BMC-110FT2

Šesťosové vyvrtávacie a frézovacie centrum s lícovacou hlavou v osi U — sústruženie veľkých dielcov bez preupínania.

Cenová ponuka +421 907 720 678
Doprava a inštalácia v SR Odpoveď do 24 hodín

Prečo BMC-110FT2

Vyvrtávačka a sústruh v jednom stroji

FEMCO vyrába horizontálne vyvrtávačky od roku 1978 ako jeden z prvých taiwanských výrobcov. BMC-110FT2 je šesťosové CNC vyvrtávacie a frézovacie centrum s pojazdným stĺpom typu T a programovateľnou lícovacou hlavou v osi U — sústružnícke operácie na veľkých dielcoch zvládne bez preupínania na iný stroj.

Programovateľná os U

Lícovacia a sústružnícka hlava s priemerom 720 mm a radiálnym zdvihom 230 mm sústruží kužele, rádiusy aj závity jedným nožom — priamo na vyvrtávačke.

Pojazdný stĺp typu T

Konštrukcia s T-stĺpom a mohutnou základňou osi X zvyšuje tuhosť stroja a umožňuje vyššie zaťaženie stola — základ presného ťažkého obrábania.

Vreteno ø 110 mm

Pracovné vreteno s priemerom 110 mm, kužeľom ISO 50 a motorom 22/26 kW pracuje v dvoch rozsahoch — od 5 ot/min pre ťažké rezy až po 2 500 ot/min.

Odmeriavanie v štandarde

Lineárne snímače polohy na osiach X, Y a Z tvoria uzavretú spätnú väzbu — vyššia presnosť polohovania aj pri veľkých pojazdoch.

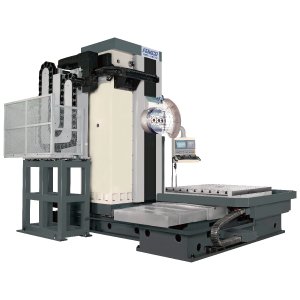

FEMCO BMC-110FT2 — horizontálne vyvrtávacie a frézovacie centrum s lícovacou hlavou

Použitie

Armatúry, čerpadlá a prevodovkové skrine

Lícovacia hlava v osi U bola navrhnutá presne pre dielce, kde sa kombinuje vyvrtávanie s veľkopriemerovým sústružením — telesá ventilov, čerpadiel či opracovanie koncov rúr a prírub. Plnohodnotná otočná os B otáča dielcom do 8 000 kg.

  • Armatúry a čerpadlá — sústruženie tesniacich plôch a závitov hlavou s max. priemerom obrábania 1 050 mm.
  • Prevodovkové skrine — súosové vyvrtávanie dlhých otvorov s výsuvom vretena (os W) 500 mm.
  • Energetika a potrubné systémy — príprava koncov rúr a spojov na jedno upnutie.
  • Ťažké zvárané rámy — obrobenie zo štyroch strán vďaka otočnému stolu 1 440 × 1 600 mm.

8 000 kg

nosnosť otočného stola (os B)

2 000 mm

pojazd v osi X (Y 2 100, Z 1 500 mm)

ø 720 mm

lícovacia hlava v programovateľnej osi U

6 osí

CNC riadených (X, Y, Z, W, B, U), 4 súvisle

Výbava

Postavený na dlhé nasadenie v ťažkej výrobe

Stroj s hmotnosťou 24 000 kg riadi CNC systém Fanuc a dopĺňa ho výbava, ktorá skracuje vedľajšie časy pri veľkých dielcoch.

ATC

60 alebo 90 nástrojov

Zásobník s dvojramenným meničom drží ďalší nástroj pripravený v pohotovostnej pozícii. Nástroje CAT-50 do hmotnosti 25 kg.

Os U

Sústruženie do ø 1 050 mm

Suport hlavy beží na krížových valčekových ložiskách a poháňajú ho dvojité guľôčkové skrutky — 5 až 250 ot/min pre čelné aj tvarové sústruženie.

Os W

Výsuv vretena 500 mm

Výsuvné pracovné vreteno sa dostane hlboko do dutín a otvorov, kam frézovacie vreteno s priemerom 225 mm nedosiahne.

Dodávka na kľúč: stroj dovezieme, usadíme, zameriame geometriu a zaškolíme obsluhu. Servis a náhradné diely riešime priamo z Trenčína — po slovensky a bez prostredníkov.

Časté otázky

Čo sa nás zákazníci pýtajú

Čím sa líši verzia FT od bežných modelov BMC-110T?

Písmeno F označuje zabudovanú programovateľnú lícovaciu hlavu v osi U. Kým BMC-110T2 riadi 5 osí, FT2 má šesť CNC osí a zvládne aj čelné a tvarové sústruženie — kužele, rádiusy či rezanie závitu jedným nožom.

Pre aké dielce sa os U reálne oplatí?

Typicky telesá ventilov a čerpadiel, prevodovkové skrine a konce rúr a prírub — všade tam, kde by ste inak veľký dielec museli prepínať medzi vyvrtávačkou a karuselom. Jedno upnutie znamená kratší priebežný čas aj lepšiu súosovosť.

Aký veľký a ťažký dielec stroj upne?

Otočný stôl má rozmer 1 440 × 1 600 mm a nosnosť 8 000 kg, pojazdy sú 2 000 × 2 100 × 1 500 mm. Plnohodnotná os B umožňuje obrábanie dielca zo štyroch strán na jedno upnutie.

Ako prebieha inštalácia a servis?

Inštaláciu, geometrické zameranie aj zaškolenie zabezpečujeme my ako výhradné zastúpenie. Servisní technici vyrážajú z Trenčína, komunikujete po slovensky a bežné diely držíme skladom.

Video

Stroj v reálnej prevádzke

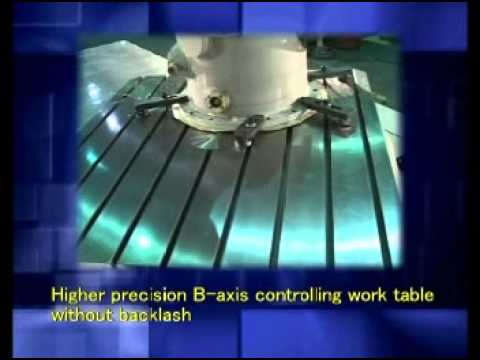

Náhľad videa
Výrobca

FEMCO

FEMCO

FEMCO (Far East Machinery Co.) vyrába obrábacie stroje od roku 1978 a patrí k priekopníkom taiwanských horizontálnych vyvrtávačiek. Stolové vyvrtávacie a frézovacie centrá radu BMC stavia na tuhej liatinovej konštrukcii, výsuvnom pracovnom vretene a kuželi ISO 50.Stroje FEMCO pracujú v energetike, ťažkom strojárstve a vo výrobe foriem po celom svete…
