EA rotary tables

Jednovretenový kompaktný a flexibilný 4-osí indexovací stôl

Cenová ponuka +421 907 720 678
Doprava a inštalácia v SR Odpoveď do 24 hodín

Prečo otočné stoly EA

Štvrtá os do takmer každého obrábacieho centra

Jednovretenové 4-osé indexovacie stoly pL LEHMANN radu EA sú kompaktné a flexibilné — nainštalujete ich prakticky do každého obrábacieho centra. Švajčiarsky výrobca ich vyvíja a vyrába už vyše 40 rokov a pozicionuje ich ako reálnu alternatívu k drahému 4-osému stroju.

Kompaktná 4. os

Menší stôl znamená lepšiu prístupnosť pracovného priestoru, stabilnejší proces obrábania a nižšiu spotrebu energie — bez toho, aby ste sa vzdali tuhosti upnutia.

Bezvôľová prevodovka PGD

Predopnutý prevod bez vôle zvláda polohovanie aj súvislé obrábanie a výrobca ho označuje za prakticky odolný voči kolíziám. Na výber je verzia T s vysokým momentom alebo rýchla verzia S.

Otočenie o 90° za 0,31 s

Model EA-510 sa pretočí o 90° za 0,31 sekundy a štandardne točí 80 ot/min. Indexovanie tak nebrzdí cyklus ani pri krátkych operáciách.

Monitoring v základe

Zabudovaný booster upínania vretena, interné sledovanie všetkých dôležitých funkcií a WLAN pre vzdialený servis — diagnostika bez rozoberania stola.

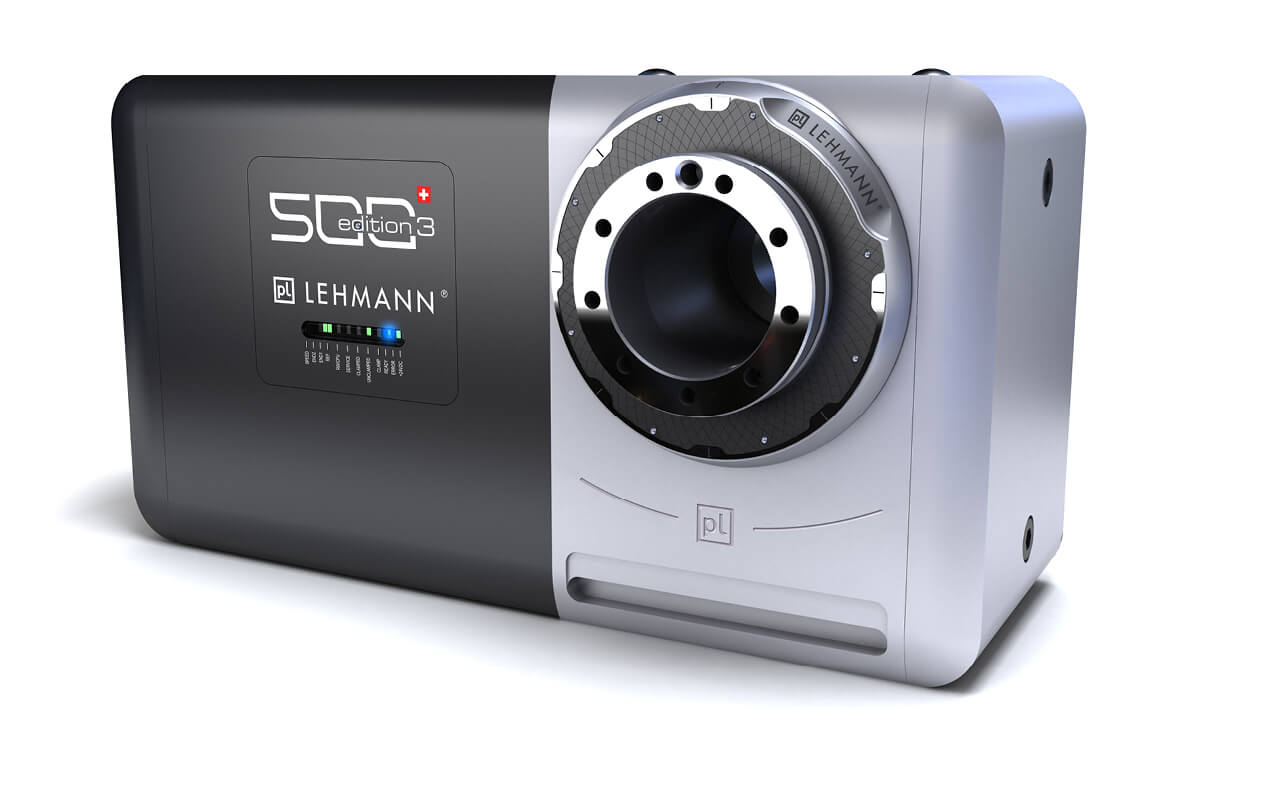

pL LEHMANN EA — kompaktný 4-osí otočný stôl

Použitie

Malé a stredné dielce v štyroch osiach

Stoly EA sú určené pre všetky druhy 4-osého obrábania malých a stredne veľkých obrobkov — od frézovania a vŕtania cez brúsenie a laserové gravírovanie až po elektroerozívne obrábanie a metrológiu.

  • Automotive — sériové dielce s rýchlym indexovaním medzi operáciami.
  • Medicína a dentál — presné obrábanie drobných komponentov z jedného upnutia.
  • Letectvo — stabilný proces vďaka tuhému upnutiu a bezvôľovému prevodu.
  • Presná mikromechanika — od obrábania po meranie na tom istom systéme.

800 Nm

upínací moment 4. osi (EA-510)

0,31 s

otočenie o 90° (EA-510, bez upnutia)

80 ot/min

štandardné otáčky vretena stola

35 kg

hmotnosť EA-510 vrátane motora — jednoduchá inštalácia

Stavebnica combiFLEX

Zostavu si nakonfigurujete presne podľa dielca

Rad EA je súčasťou modulárneho systému combiFLEX® — veľkosť stola, upínanie obrobku aj stupeň automatizácie sa skladajú zo štandardizovaných dielov.

EA-507 až EA-530

Šesť veľkostí stola

Od najmenšieho EA-507 po EA-530 — veľkosť vyberáme podľa rozmeru dielca a pracovného priestoru vášho centra.

20+ systémov

Upínanie obrobkov

Štandardné rozhrania na viac ako 20 upínacích systémov a značiek — od ručného upínania cez mostíky rotoFIX až po plne automatické riešenia.

quickpLex

Prestavba za 15 minút

Systém quickpLex umožňuje prestaviť stôl na novú úlohu do 15 minút — flexibilita, ktorú subdodávateľská výroba ocení každý týždeň.

Alternatíva k novému stroju: namiesto investície do 4-osého centra doplníme štvrtú os do stroja, ktorý už máte. Konfiguráciu navrhneme a stôl integrujeme vrátane nastavenia riadiaceho systému.

Časté otázky

Čo sa nás zákazníci pýtajú

Zmestí sa stôl EA do nášho obrábacieho centra?

Takmer určite — stoly EA sú navrhnuté tak, aby sa dali nainštalovať do prakticky každého obrábacieho centra, a dodávajú sa v šiestich veľkostiach. Model EA-510 váži aj s motorom len 35 kg. Pošlite nám typ stroja a dielec, navrhneme konkrétnu zostavu.

Oplatí sa 4. os namiesto kúpy 4-osého stroja?

Výrobca pozicionuje rad EA ako reálnu alternatívu k drahým 4-osým strojom — existujúce 3-osé centrum rozšírite o štvrtú os za zlomok ceny nového stroja a stôl si pri zmene výroby prenesiete inam.

Zvládne stôl aj súvislé obrábanie, nie len polohovanie?

Áno. Vďaka bezvôľovej predopnutej prevodovke PGD sú stoly vhodné na polohovanie aj simultánne obrábanie. Pre metrológiu existuje aj špeciálna verzia EA-Mxx s bezolejovou prevádzkou.

Kto rieši integráciu a servis?

My — z Trenčína a po slovensky. Stôl dodáme, mechanicky aj elektricky integrujeme do vášho centra vrátane nastavenia riadenia a postaráme sa o servis. Vzdialenú diagnostiku uľahčuje zabudovaný monitoring s WLAN.

Vlastnosti

Kľúčové prvky, ktoré robia rozdiel

Prečo Lehmann?

Inštalaciou otočného stolu do 3-osého CNC centra získate okamžite výhody 4 až 5-osých CNC centier za zlomok ich ceny.

Vysoká rýchlosť

Rýchlost cyklu 2 násobná oproti konkurencii 220rpm. Denné vyrobíte pomocou rotačného stola Lehmann až 2x viac komponentov ako pri konkurenčných riešeniach.

Švajčiarska presnosť

pl Lehmann je svetový líder vyroby rotačných stolov prináša bezkonkurenčná švajčiarsku kvalitu a presnosť.

Integrácia

Inštalácia je možná takmer do každého moderného CNC obrábacieho centra so systémami riadenia Siemens, Fanuc, Heidenhain, Brother, Hass.

Video

Stroj v reálnej prevádzke

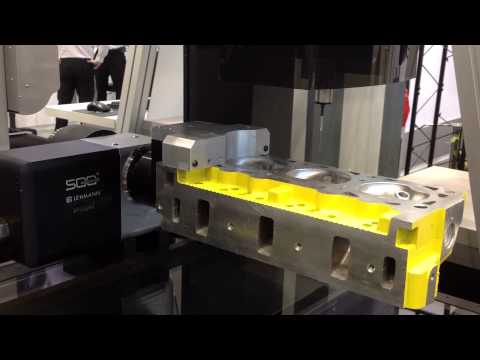

pl LEHMANN otočný stôl EA-507

Náhľad videa
Výrobca

pl Lehmann

pl Lehmann

pL LEHMANN — a family-run business since 1960
