FNG40CNC-A – FNG50CNC-A

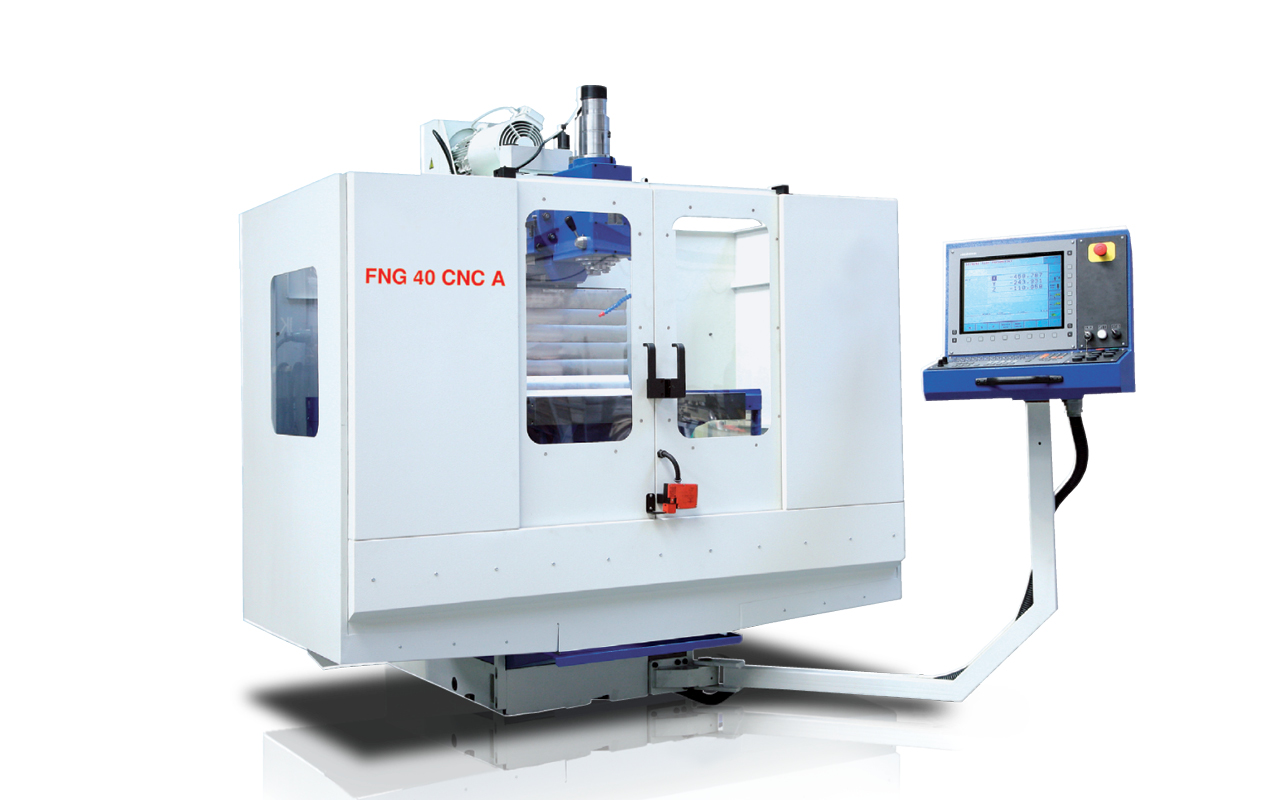

Stroj FNG 40 CNC je nástrojárska frézka so súvislým riadením v troch súradniciach, určená pre frézovacie, vyvŕtavacie a závitovacie operácie na obrobkoch do hmotnosti 350 kg. Nájde uplatnenie vo všetkých oblastiach priemyselnej výroby, najmä v nástrojárňa
- rozmer pracovnej plochy (mm)
- 800 (900) x 400 (500)
- počet
- 7 (9)
- šírka a rozostup (mm)
- 14 x 50
- max. zaťaženie stola (kg)
- 350
Prečo FNG CNC
Nástrojárska frézka so súvislým riadením v troch osiach
FNG 40 CNC a FNG 50 CNC sú nástrojárske frézky TOS Olomouc so súvislým CNC riadením v troch súradniciach — pre frézovanie, vyvŕtavanie a závitovanie na obrobkoch do 350 kg. Kombinujú horizontálne vreteno v šmýkadlovom vreteníku a naklápateľné vertikálne vreteno v jednom kompaktnom stroji.
Horizontálne aj vertikálne vreteno
Horizontálne vreteno v šmýkadlovom vreteníku a vertikálne vreteno vo vretenovej hlave, ktorú je možné nakláňať v rozsahu ± 90 °. Jeden stroj pokryje polohovanie, ktoré by inak vyžadovalo prestavovanie obrobku.
Priame odmeriavanie v 3 osiach
Priame odmeriavanie polohy vo všetkých troch osiach eliminuje vôľu pohonu z výslednej presnosti — kľúčové pre nástrojárske a formárske dielce.
Plný výkon už od 450 ot/min
Plynulé otáčky cez frekvenčný menič v dvoch stupňoch, s plným výkonom vretena už od nízkych otáčok. Ťah pri hrubovaní aj kultúra rezu pri dokončovaní.
Pneu-hydraulické upínanie
Pneu-hydraulické upínanie nástroja v horizontálnom i vertikálnom vretene zaisťuje spoľahlivé a rýchle upnutie. Kalené vodiace plochy s protiplochami obloženými TURCITE.
Použitie
Doma v nástrojárňach a kusovej výrobe
Stroj nájde uplatnenie vo všetkých oblastiach priemyselnej výroby, najmä v nástrojárňach. Široké technologické možnosti, vysoká tuhosť a účelné zakrytovanie pracovného priestoru z neho robia univerzálny základ dielne.
- Nástrojárne a formárne — presné frézovanie tvarových dielcov s priamym odmeriavaním.
- Kusová a malosériová výroba — vyvŕtavanie a závitovanie na jednom upnutí.
- Ťažšie obrobky — pevný uhlový stôl a zaťaženie stola do 350 kg.
- Univerzálna dielňa — horizontálne aj vertikálne operácie bez zmeny stroja.
4 000
ot/min — max. otáčky vretena
± 90 °
natočenie vertikálneho vretena
350 kg
max. zaťaženie stola
5,5 kW
výkon hlavného pohonu
Modely
Dve veľkosti pracovného priestoru
Rad sa dodáva v dvoch veľkostiach — FNG 40 CNC pre kompaktnejšie dielce a FNG 50 CNC s väčším stolom a pojazdmi. Obidva modely zdieľajú rovnakú koncepciu vretien, upínania a odmeriavania.
FNG 40 CNC
Stôl 800 × 400 mm
Pojazdy 600 / 400 / 400 mm v osiach X / Y / Z. Kompaktnejšia verzia pre bežné nástrojárske dielce a hustejšie rozmiestnenie strojov.
FNG 50 CNC
Stôl 900 × 500 mm
Pojazdy 700 / 500 / 500 mm v osiach X / Y / Z. Väčší pracovný priestor pre rozmernejšie obrobky pri rovnakej dynamike vretena.
ISO 40
Spoločná výbava
Horizontálne i vertikálne vreteno ISO 40, otáčky 50 – 4000 ot/min v dvoch stupňoch, pneu-hydraulické upínanie a priame odmeriavanie na oboch modeloch.
Servis a uvedenie do prevádzky: Dodávku, inštaláciu aj servis stroja zabezpečujeme priamo z Trenčína, po slovensky. Poradíme s voľbou veľkosti radu aj s CNC riadením podľa vašej výroby.
Časté otázky
Čo sa nás zákazníci pýtajú
Aký je rozdiel medzi FNG 40 CNC a FNG 50 CNC?
Predovšetkým veľkosť pracovného priestoru. FNG 40 CNC má stôl 800 × 400 mm a pojazdy 600 / 400 / 400 mm, FNG 50 CNC má stôl 900 × 500 mm a pojazdy 700 / 500 / 500 mm. Koncepcia vretien, upínania a odmeriavania je rovnaká.
Prečo má stroj horizontálne aj vertikálne vreteno?
Horizontálne vreteno v šmýkadlovom vreteníku a vertikálne vreteno v naklápateľnej hlave (± 90 °) umožňujú frézovať, vyvŕtavať a závitovať v rôznych rovinách bez prestavovania obrobku. Pre nástrojárske dielce to znamená menej upnutí a vyššiu presnosť.
Ako je zabezpečená presnosť polohovania?
Stroj má priame odmeriavanie polohy vo všetkých troch osiach, kalené vodiace plochy a protiplochy obložené hmotou TURCITE. Súvislé CNC riadenie v troch osiach zvláda aj tvarovo náročné dielce.
Kto zabezpečuje servis a náhradné diely?
Servis, náhradné diely aj uvedenie do prevádzky zabezpečujeme priamo my — po slovensky a z Trenčína. TOS Olomouc je zavedený český výrobca konzolových a nástrojárskych frézok, takže dostupnosť dielov je dlhodobo stabilná.
Parametre v štandardnej konfigurácii
| STÔL | |
|---|---|
| rozmer pracovnej plochy (mm) | 800 (900) x 400 (500) |
| UPÍNACIE DRÁŽKY | |
| počet | 7 (9) |
| šírka a rozostup (mm) | 14 x 50 |
| max. zaťaženie stola (kg) | 350 |
| PRACOVNÝ POJAZD | |
| v osiach X (pozdĺžny)/ Y(priečny)/ Z(zvislý) (mm) | 600 (700) / 400 (500) / 400 (500) |
| Rýchloposuv | |
| os X, Y (mm) | 8500 |
| os Z (mm) | 7000 |
| VRETENO | |
| horizontálne vreteno | ISO 40 |
| vzdialenosť osi vretena od plochy pevného stola (mm/min.) | 148 – 548 |
| rozsah otáčok – plynule (ot./min.) | 50 – 4000 |
| počet rýchlostných stupňov | 2 |
| radenie otáčok | plynulé |
| vertikálne vreteno | ISO 40 |
| vzdialenosť osi vretena od stojana (mm) | 250 – 650 |
| rozsah otáčok – plynule (ot /min.) | 50 – 4000 |
| počet rýchlostných stupňov | 2 |
| radenie otáčok | plynulé |
| natočenie vretena | ± 90 ° |
| výsuv pinoly (mm) | 80 |
| STROJ | |
| výkon hlavného pohonu (kW) | 5,5 |
| celkový príkon (kVA) | 20 |
| hmotnosť (kg) | 3300 (2120) |
| rozmery stroja: š x h x v (m) | 3,6 (3,7) x 2,8 x 2,2 |
| výška troja (mm) | 2120 |
