FGU 32
Konzolová frézka FGU 32 je vysoko výkonná produkčná frézka s vodorovným vretenom.
- rozmer pracovnej plochy (mm)
- 320 x 1250
- počet
- 4
- šírka a rozostup (mm)
- 18 x 63
- natočenie stola
- ± 45 °
Prečo FGU 32
Produkčná konzolová frézka s vodorovným vretenom
FGU 32 je vysoko výkonná produkčná frézka TOS Olomouc s vodorovným vretenom, určená pre presné a výkonné frézovanie plochých a skriňových obrobkov do 250 kg — v kusovej i sériovej výrobe. Delený priečny stôl umožňuje natáčať pozdĺžny stôl a výrazne tak rozširuje technologické využitie stroja.
Natáčanie stola ± 45 °
Delený priečny stôl umožňuje natáčať pozdĺžny stôl okolo zvislej osi v rozsahu ± 45 °. Rozširuje záber stroja o šikmé plochy a uhlové frézovanie bez zložitých prípravkov.
Vysoká tuhosť
Robustná konštrukcia a kalené vodiace plochy zaisťujú výkonné súsledné frézovanie v pozdĺžnej osi aj pri náročných záberoch na plochých a skriňových obrobkoch.
Automatické cykly v osi X
Automatické pracovné cykly v pozdĺžnej osi s poklesom konzoly a plynulo nastaviteľné posuvy vo všetkých troch osiach cez frekvenčný menič uľahčujú sériovú prevádzku.
Vreteno ISO 50
Silné vodorovné vreteno ISO 50 s 12 rýchlostnými stupňami umožňuje hospodárne obrábanie najrôznejších materiálov nástrojmi z rýchloreznej ocele i tvrdokovov.
Použitie
Ploché a skriňové obrobky v kuse aj sérii
Rozsah otáčok vretena a pracovných posuvov umožňuje hospodárne obrábanie najrôznejších druhov materiálu. Technologické možnosti stroja ďalej rozširuje zvláštne príslušenstvo z našej ponuky.
- Ploché a skriňové obrobky — presné a výkonné frézovanie do 250 kg.
- Kusová i sériová výroba — automatické cykly v pozdĺžnej osi.
- Uhlové frézovanie — natáčanie pozdĺžneho stola ± 45 °.
- Rýchlorezná oceľ aj tvrdokov — 12 rýchlostných stupňov vretena.
2 000
ot/min — zvýšený rozsah otáčok
± 45 °
natočenie pozdĺžneho stola
850 mm
pozdĺžny pojazd v osi X
250 kg
max. zaťaženie stola
Vybavenie a rozmery: Stôl 320 × 1250 mm, pojazdy 850 / 275 / 420 mm v osiach X / Y / Z, vzdialenosť osi vretena od stojana 370 mm, výkon motora 5,5 kW a hmotnosť 2900 kg. Technologické možnosti rozširuje zvláštne príslušenstvo z našej ponuky. Dodávku a servis zabezpečujeme priamo z Trenčína, po slovensky.
Časté otázky
Čo sa nás zákazníci pýtajú
Aký je rozdiel medzi FGU 32 a FGV 32?
FGU 32 má vodorovné (horizontálne) vreteno, FGV 32 má zvislé (vertikálne) vreteno v naklápacej hlave. Obidva stroje sú produkčné konzolové frézky pre obrobky do 250 kg; voľba závisí od prevažujúcich operácií a orientácie obrábaných plôch.
Na čo slúži natáčanie pozdĺžneho stola?
Delený priečny stôl umožňuje natáčať pozdĺžny stôl okolo zvislej osi v rozsahu ± 45 °. Rozširuje to technologické využitie stroja o šikmé a uhlové frézovanie priamo na stroji, bez zložitých upínacích prípravkov.
Aké materiály a nástroje stroj zvládne?
Rozsah otáčok vretena (12 stupňov, základ 31,5 – 1400 ot/min, zvýšený 45 – 2000 ot/min) a pracovných posuvov umožňuje hospodárne obrábanie najrôznejších druhov materiálu nástrojmi z rýchloreznej ocele i z tvrdokovov.
Kto zabezpečuje servis a náhradné diely?
Servis, náhradné diely aj uvedenie do prevádzky zabezpečujeme priamo my — po slovensky a z Trenčína. TOS Olomouc je zavedený český výrobca konzolových frézok, takže dostupnosť dielov je dlhodobo stabilná.
Parametre v štandardnej konfigurácii
| STÔL | |
|---|---|
| rozmer pracovnej plochy (mm) | 320 x 1250 |
| UPÍNACIE DRÁŽKY | |
| počet | 4 |
| šírka a rozostup (mm) | 18 x 63 |
| natočenie stola | ± 45 ° |
| max. zaťaženie stola (kg) | 250 |
| PRACOVNÝ POJAZD | |
| v osiach X (pozdĺžny) / Y (priečny) / Z (zvislý) (mm) | 850 / 275 / 420 |
| POSUVY | |
| počet stupňov | plynule |
| rozsah X, Y (mm/min.) | 20 – 900 |
| rozsah Z (mm/min.) | 05.07.50 |
| RÝCHLOPOSUV | |
| X, Y (mm/min.) | 1600 |
| Z (mm/min.) | 450 |
| VRETENO | |
| typ | ISO 50 |
| vzdialenosť osi vretena od stojana (mm) | 370 |
| OTÁČKY | |
| počet stupňov | 12 |
| základný rozsah (ot./min.) | 31,5 – 1 400 |
| zvýšený rozsah (ot./min.) | 45 – 2 000 |
| výkon motora (kW) | 5,5 |
| ŠPECIFIKÁCIA ZARIADENIA | |
| celkový príkon (kVA) | 7,3 |
| hmotnosť (kg) | 2900 |
| rozmery stroja: š x h x v (m) | 2,7 x 2,0 x 1,7 |
Stroj v reálnej prevádzke

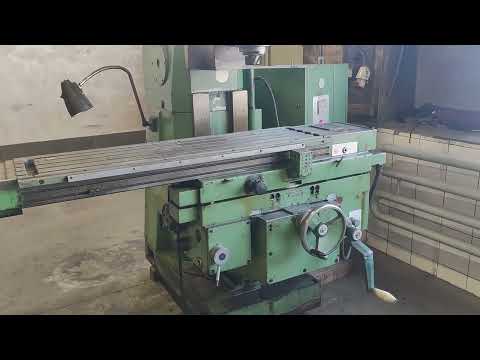

Produkčná konzolová frézka TOS Olomouc FGU 32 s horizontálnym vretenom v prevádzke.
