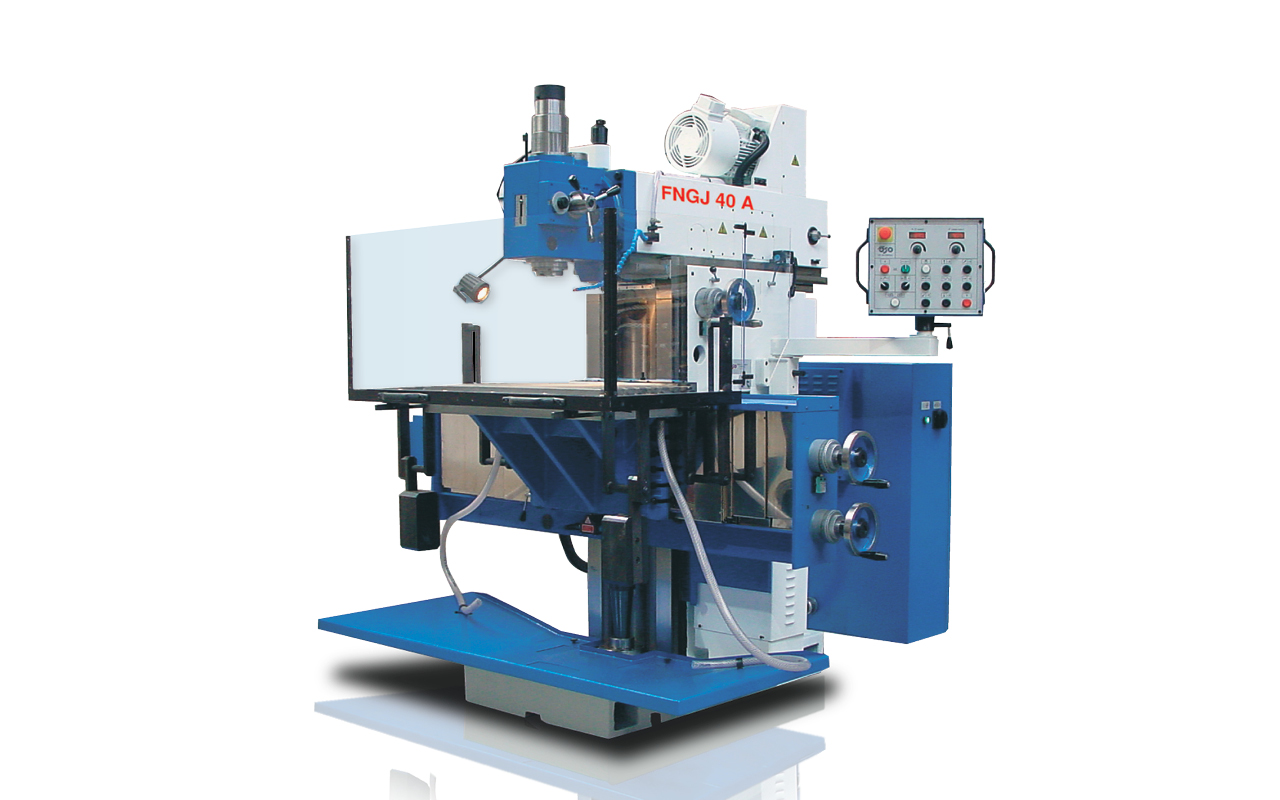

FNGJ40-A / FNGJ50-A
Stroj FNGJ 40A/50A je konvenčná nástrojárska frézka určená pre frézovacie, vŕtacie, vyvrtávacie a závitovacie operácie na obrobkoch do 350 kg v malosériovej výrobe, najmä v náraďovniach.
Prečo FNGJ
Konvenčná nástrojárska frézka pre náraďovne
FNGJ 40 A a FNGJ 50 A sú konvenčné nástrojárske frézky TOS Olomouc určené pre frézovacie, vŕtacie, vyvrtávacie a závitovacie operácie na obrobkoch do 350 kg v malosériovej výrobe, najmä v náraďovniach. Horizontálne vreteno v šmýkadlovom vreteníku dopĺňa vertikálna hlava s odklápačom.
Horizontálne aj vertikálne vreteno
Horizontálne vreteno v šmýkadlovom vreteníku a vertikálna hlava s odklápačom a pevným uhlovým stolom. Vreteno vo vertikálnej hlave je možné nakláňať v rozsahu ± 90 °.
Hrubý aj jemný výsuv pinoly
Vertikálna hlava obsahuje pinolu s ručným i strojovým výsuvom — hrubý pre rýchle prisunutie, jemný pre presné vyvŕtavanie a doladenie hĺbky.
Plynulé otáčky a posuvy
Plynulo nastaviteľné otáčky pomocou frekvenčného meniča v dvoch stupňoch a plynulé posuvy vo všetkých troch osiach — takisto cez frekvenčný menič.
Pneu-hydraulické upínanie
Pneu-hydraulické upínanie nástroja v horizontálnom i vertikálnom vretene a kalené vodiace plochy — spoľahlivé upnutie a vysoká tuhosť, presnosť aj spoľahlivosť.
Použitie
Doma v náraďovniach a malosériovej výrobe
Konvenčné ovládanie, široké technologické možnosti a vysoká tuhosť robia z FNGJ spoľahlivý základ nástrojárskej dielne. Kompaktné usporiadanie a ľahká údržba znamenajú nízke nároky na prevádzku.
- Náraďovne a nástrojárne — frézovanie, vŕtanie, vyvrtávanie a závitovanie na jednom stroji.
- Malosériová a kusová výroba — flexibilita bez nutnosti CNC programovania.
- Ťažšie obrobky — pevný uhlový stôl pre obrobky do 350 kg.
- Presné vyvŕtavanie — pinola s hrubým a jemným výsuvom.
4 000
ot/min — max. otáčky vretena
± 90 °
natočenie vertikálneho vretena
350 kg
max. hmotnosť obrobku
ISO 40
horizontálne i vertikálne vreteno
Modely
Dve veľkosti pre rôzne dielce
Rad sa dodáva v dvoch veľkostiach — FNGJ 40 A a väčšia FNGJ 50 A. Obidva modely zdieľajú rovnakú koncepciu horizontálneho vretena, vertikálnej hlavy s odklápačom a pevného uhlového stola.
FNGJ 40 A
Stôl 800 × 400 mm
Kompaktnejší model radu s vretenom ISO 40 a plynulými otáčkami 50 – 4000 ot/min. Vhodný pre bežné nástrojárske dielce v náraďovni.
FNGJ 50 A
Väčší pracovný priestor
Väčšia verzia radu pre rozmernejšie obrobky pri zachovaní rovnakej koncepcie vretien, upínania a ovládania.
Konvenčné
Bez CNC programovania
Konvenčné ručné ovládanie s plynulou reguláciou otáčok a posuvov — jednoduchá a komfortná obsluha bez potreby programovania.
Servis a uvedenie do prevádzky: Dodávku, inštaláciu aj servis stroja zabezpečujeme priamo z Trenčína, po slovensky. Radi poradíme s voľbou veľkosti radu podľa vašich obrobkov.
Časté otázky
Čo sa nás zákazníci pýtajú
Je FNGJ konvenčná alebo CNC frézka?
FNGJ 40 A / 50 A je konvenčná nástrojárska frézka s ručným ovládaním. Otáčky aj posuvy vo všetkých troch osiach sú plynulo nastaviteľné pomocou frekvenčného meniča, no stroj nemá súvislé CNC riadenie. Ak potrebujete CNC verziu, pozrite si rad FNG CNC.
Aký je rozdiel medzi FNGJ 40 A a FNGJ 50 A?
Modely sa líšia predovšetkým veľkosťou pracovného priestoru — FNGJ 50 A je väčšia verzia radu. Koncepcia horizontálneho vretena, vertikálnej hlavy s odklápačom, pevného uhlového stola a upínania nástrojov je pri oboch rovnaká.
Načo slúži hrubý a jemný výsuv pinoly?
Vertikálna hlava má pinolu s ručným i strojovým výsuvom. Hrubý výsuv slúži na rýchle prisunutie nástroja, jemný na presné nastavenie hĺbky pri vyvŕtavaní a závitovaní. Vreteno je navyše možné nakláňať v rozsahu ± 90 °.
Kto zabezpečuje servis a náhradné diely?
Servis, náhradné diely aj uvedenie do prevádzky zabezpečujeme priamo my — po slovensky a z Trenčína. TOS Olomouc je zavedený český výrobca konzolových a nástrojárskych frézok, takže dostupnosť dielov je dlhodobo stabilná.
Stroj v reálnej prevádzke

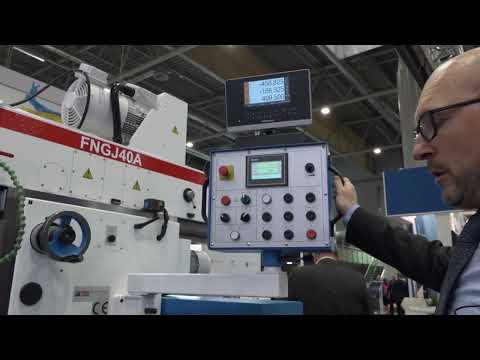

Nástrojárska frézka TOS Olomouc FNGJ 40 A predstavená na veľtrhu MSV 2022.
