DP700
Digitálna zobrazovacia jednotka DP700 nahrádza doteraz používané zobrazovacie jednotky B60 a C80.
- Počet osí
- 1, 2, alebo 3
- Absolútne/prírastkové odmeriavanie
- Ano
- Konverzia palce/metre
- Ano
- Vyhľadávanie stredu
- Ano
Prečo DP700
Digitálne odmeriavanie do prašnej a vlhkej dielne
DP700 nahrádza staršie jednotky B60 a C80. Kompaktná, ergonomická a odolná zobrazovacia jednotka pre 1 až 3 osi, ktorá spolupracuje s indukčnými snímačmi Newall Spherosyn a Microsyn. Jednoduchá obsluha, dlhá životnosť a bezúdržbový systém navrhnutý priamo pre strojné obrábanie.
1, 2 alebo 3 osi
Jedna jednotka pre frézky, sústruhy, vyvŕtavačky aj brúsky. Rozlíšenie sa volí podľa typu snímača — od 1 µm pri Microsyn 5 po 50 µm pri Spherosyn.
Odolná v ostrej prevádzke
Pevné a odolné telo, bezúdržbový systém a schopnosť pracovať v prašnom a vlhkom prostredí. Snímače Newall si zachovávajú presnosť aj pri ponorení do reznej kvapaliny.
Funkcie pre reálnu prácu
Absolútne aj prírastkové odmeriavanie, konverzia palce/metre a vyhľadávanie stredu sú súčasťou výbavy. Rýchle a jednoznačné čítanie polohy nástroja.
Nízka spotreba, ľahká montáž
Nízka spotreba energie, jednoduchá inštalácia a nenáročná údržba. K jednotke dodávame 2 roky bezplatného servisu.
Použitie
Univerzálna jednotka pre dielňu aj prototypovú výrobu
DP700 je vhodná pre frézovacie, vŕtacie, sústružnícke, brúsiace aj ostatné všeobecné strojné operácie. Konštrukcia z pevného materiálu a hermeticky chránené snímače zvládnu bežnú aj ostrú prevádzku.
- Frézky a vyvŕtavačky — presné polohovanie v troch osiach s vyhľadávaním stredu.
- Sústruhy — jednoznačné čítanie priemeru aj dĺžky obrobku.
- Brúsky — jemné rozlíšenie od 1 µm pri snímačoch Microsyn 5.
- Modernizácia starších strojov — plnohodnotná náhrada za jednotky B60 a C80.
1 – 3
počet osí na jednu jednotku
1 µm
najjemnejšie rozlíšenie (Microsyn 5)
2 roky
bezplatný servis v cene
IP67
krytie snímačov Newall proti kvapaline
DP700 dodávame ako komplet so snímačmi. Podľa stroja a požadovaného rozlíšenia navrhneme správnu kombináciu jednotky a pravítok Spherosyn alebo Microsyn, dodáme montážne diely a jednotku uvedieme do prevádzky. Väčší stroj alebo potreba RS232 a rozšírených funkcií? Odporučíme jednotku DP1200. Všetko riešime z Trenčína, po slovensky.
Časté otázky
Čo sa nás zákazníci pýtajú
S akými snímačmi DP700 pracuje?
Jednotky série DP sú určené výhradne pre analógové snímače Newall Spherosyn a Microsyn. Rozlíšenie závisí od typu: Spherosyn 5/10/20/50 µm, Microsyn 10 rovnako 5/10/20/50 µm a Microsyn 5 jemnejšie 1/2/5/10 µm.
Nahradí DP700 staršie jednotky B60 alebo C80?
Áno, DP700 je priamou náhradou za doteraz používané jednotky B60 a C80. Vďaka jednoduchej montáži ju bez problémov nasadíte aj na existujúci stroj so snímačmi Newall.
Zvládne jednotka prašnú a vlhkú dielňu?
Áno. DP700 je bezúdržbový systém navrhnutý pre prácu v prašnom a vlhkom prostredí. Snímače Newall sú hermeticky chránené a merajú spoľahlivo aj pri ponorení do reznej kvapaliny, vody alebo oleja.
Ako je to so servisom a zárukou?
K jednotke DP700 dodávame 2 roky bezplatného servisu. Predaj, montáž aj servisné zásahy zabezpečujeme priamo my — po slovensky a z Trenčína.
Parametre v štandardnej konfigurácii
| Technické údaje | DP7OO | ||||||
| Použitie | Frézky, sústruhy, vyvŕtavačky, brúsky | ||||||
| Počet osí | 1, 2, alebo 3 | ||||||
| Rozlíšenie | |||||||
| Spherosyn | 5 µm, 10 µm, 20 µm, 50 µm | ||||||
| Microsyn 10 | 5 µm, 10 µm, 20 µm, 50 µm | ||||||
| Microsyn 5 | 1 µm, 2 µm, 5 µm, 10 µm | ||||||
| Absolútne/prírastkové odmeriavanie | Ano | ||||||
| Konverzia palce/metre | Ano | ||||||
| Vyhľadávanie stredu | Ano | ||||||
Stroj v reálnej prevádzke

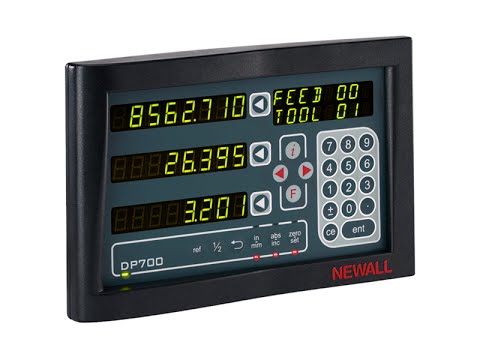

Digitálne odmeriavanie polohy Newall DP700 pre frézky, sústruhy a brúsky.
