DP1200
DP1200 je vhodná špeciálne pre väčšie obrábacie stroje.
Prečo DP1200
Zobrazovacia jednotka pre väčšie a náročnejšie stroje
DP1200 je vrcholom série DP — 1, 2 a 3-osá jednotka pre frézky a sústruhy, ktorá pridáva to, čo väčšie stroje a presnejšia výroba potrebujú: kompenzáciu chýb v 200 bodoch, programovateľné pozície, výstup RS232 a variantné funkcie Mill a Lathe. Spolupracuje s indukčnými snímačmi Newall Spherosyn a Microsyn.
Kompenzácia chýb
Lineárna kompenzácia v 200 bodoch aj segmentová kompenzácia chyby — kľúčové pri dlhých pojazdoch väčších strojov, kde sa presnosť nesmie strácať po celej dráhe.
Varianty Mill a Lathe
Variant Mill s výpočtom rozostupu otvorov po kružnici (PCD), variant Lathe s nastavením korekcií nástrojov. Jedna platforma pre frézovanie aj sústruženie.
RS232 a programovateľné pozície
Výstup RS232, programovateľné pozície, sčítavanie osí a absolútny referenčný bod. Jednotka pripravená na opakované série a prenos dát.
Vlastná diagnostika, český jazyk
Vlastná diagnostika, záloha pamäte, spiaci režim a lokalizované menu. Signál priblíženia k nule a funkcia krok späť uľahčujú každodennú obsluhu.
Použitie
Keď na presnosti záleží po celej dĺžke pojazdu
DP1200 je určená špeciálne pre väčšie obrábacie stroje. Kompletná sada funkcií — od kompenzácie chýb po programovateľné pozície — z nej robí zobrazovaciu jednotku pre dielne, kde sa vyrábajú väčšie a náročnejšie dielce.
- Väčšie frézky a vyvŕtavačky — dlhé pojazdy s presnosťou udržanou kompenzáciou chýb.
- Sústruhy — nastavenie a správa korekcií nástrojov vo variante Lathe.
- Rozvrtávanie roztečí — funkcia PCD pre rozostup otvorov po kružnici.
- Opakované série — programovateľné pozície, absolútny referenčný bod a výstup RS232.
Funkcie
Kompletná výbava v troch skupinách
DP1200 zvláda základné odmeriavanie aj pokročilé funkcie pre produkčnú výrobu. Nižšie prehľad toho, čo jednotka ponúka priamo z výroby.
Odmeriavanie
Základ pod kontrolou
Absolútne aj inkrementálne odmeriavanie, konverzia palce/metre, prepínanie rozlíšenia, nastavenie nuly, polomer/priemer a vyhľadanie stredu.
Presnosť
Pre väčšie stroje
Kompenzácia lineárnej chyby v 200 bodoch, segmentová kompenzácia chyby, absolútny referenčný bod a signál priblíženia k nule.
Produkcia
Séria a prenos dát
Programovateľné pozície, sčítavanie osí, výstup RS232, predvoľba a podržanie údajov, záloha pamäte, vlastná diagnostika a spiaci režim.
DP1200 dodávame ako komplet so snímačmi Newall. Pre menšie stroje alebo jednoduchšie aplikácie stačí jednotka DP700 — radi porovnáme obe a odporučíme správnu konfiguráciu pre váš stroj. Montáž, uvedenie do prevádzky aj servis zabezpečujeme z Trenčína.
Časté otázky
Čo sa nás zákazníci pýtajú
Čím sa DP1200 líši od DP700?
DP1200 je vhodná špeciálne pre väčšie obrábacie stroje a pridáva pokročilé funkcie — kompenzáciu lineárnej chyby v 200 bodoch, segmentovú kompenzáciu, programovateľné pozície, sčítavanie osí, výstup RS232 a variantné funkcie Mill (PCD) a Lathe (korekcie nástrojov). Obe jednotky pracujú so snímačmi Newall Spherosyn a Microsyn.
Podporuje jednotka frézovanie aj sústruženie?
Áno. DP1200 sa dodáva vo variante Mill s funkciou PCD (rozostup otvorov po kružnici) aj vo variante Lathe s nastavením korekcií nástrojov. Zvláda 1, 2 a 3-osé aplikácie.
Prečo je vhodná práve pre väčšie stroje?
Väčšie stroje majú dlhé pojazdy, kde sa aj drobná odchýlka pravítka po dráhe prejaví. DP1200 to rieši kompenzáciou lineárnej chyby v 200 bodoch a segmentovou kompenzáciou — presnosť sa udrží po celej dĺžke merania.
Ako je to s inštaláciou a servisom?
Jednotku aj snímače dodávame ako komplet, uvedieme ich do prevádzky a nastavíme podľa vášho stroja. Servis zabezpečujeme priamo my — po slovensky a z Trenčína.
Stroj v reálnej prevádzke

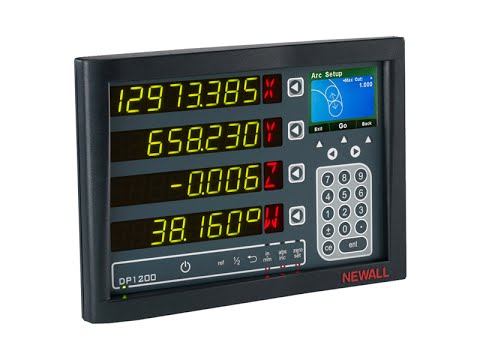

Digitálne odmeriavanie polohy Newall DP1200 pre stroje s dlhými pojazdmi – frézky a sústruhy.
