Lineárne vedenie
Stroj je vybavený s vysoko presnými lineárnymi vedeniami HIWIN. Použitie 35mm hrubých vodiacich koľají v celom stroji zvyšuje stabilitu a presnosť, a umožňuje docieliť náročnejšie rezy.
i-42 Eco
4-osí sústruh, cenovo dostupná alternatíva k sústruhom s otočným zásobníkom
- Ukončenie vretena
- ISO(DIN) A2-5/ A2-6
- Priemer držiaka nástrojov; mm
- 20,0
- Boring Bar
- ER-20/20,0mm
- Max. priemer závitu
- M10 X P1,25
Doprava a inštalácia v SR
Odpoveď do 24 hodín
Prečo i-42 Eco
Sústruženie a frézovanie v jednej operácii — za cenu bežného sústruhu
i-42 Eco je 4-osové sústružnícko-frézovacie centrum navrhnuté ako cenovo dostupná alternatíva k sústruhom s otočným zásobníkom. Tuhá konštrukcia zvláda presné rezanie aj veľmi tvrdých materiálov a 6 poháňaných nástrojov s pojazdom v osiach X a Y dokončí aj zložité obrobky na jedno upnutie.
Done-in-one
6 poháňaných nástrojov (3 axiálne, 3 radiálne) a súvislá os C umožňujú vŕtanie, závitovanie aj frézovanie bez preupnutia — hotový dielec vypadne z jedného stroja.
Tuhá konštrukcia
Robustné liatinové lôžko a lineárne valivé vedenia tlmia vibrácie a udržia presnosť aj pri obrábaní veľmi tvrdých materiálov v dlhých sériách.
Kratší cyklus
Jedinečná konštrukcia umožňuje rýchlu výmenu kusu (chip-to-chip) a indexáciu nástroja za 0,3 s — vo všeobecnosti lepší výkon ako sústruhy s otočným zásobníkom.
Riadenie Mitsubishi
Riadiaci systém Mitsubishi M70 s presnosťou polohovania osi C 0,001° a servopohonmi vretien X/Z v základnej výbave.
Použitie
Zložité dielce z tyčoviny do priemeru 42 mm
Eco je stavaný na kompletné opracovanie malých a stredných obrobkov z tyčoviny do priemeru 42 mm (opcia 60 mm). Kombinácia sústruženia, poháňaných nástrojov a osi C pokryje široké spektrum dielcov v jednom upnutí — od jednoduchých po tie najzložitejšie.
- Presné strojárstvo — hriadeľky, čapy a rotačné dielce v sérii.
- Hydraulika a pneumatika — fitingy a spojky s vnútornou aj vonkajšou geometriou.
- Automotive — komponenty z tvrdých materiálov v dlhých sériách.
- Subdodávatelia — cenovo dostupný vstup do sústružnícko-frézovacej výroby.
42 mm
max. priemer obrábania (opcia 60 mm)
6
poháňaných nástrojov (3 axiálne, 3 radiálne)
0,3 s
čas indexácie nástroja (one)
0,001°
presnosť polohovania osi C
Rodina i-42
Kde je Eco v sérii
Eco je základný, cenovo najdostupnejší model rodiny i-42. Ak potrebujete vyššiu produktivitu, protivreteno alebo automatizáciu, séria pokračuje ďalšími variantmi na rovnakej platforme.
i-42 Eco
Základ série
4 osi, 6 poháňaných nástrojov a os C — najlepší pomer ceny a výkonu pre kompletné opracovanie na jedno upnutie.
i-42 Plus
Dva programy naraz
18 nástrojov a schopnosť spustiť dva NC programy súčasne pre paralelné opracovanie komplexných obrobkov.
i-42 Robo / Twin
Automatizácia a B-os
Robo s integrovaným robotom pre bezobslužnú prevádzku, Twin s frézovaním v osi B a 30 nástrojmi pre najkomplexnejšie dielce.
Servis a zaškolenie z Trenčína: Stroj u vás uvedieme do prevádzky, zaškolíme obsluhu po slovensky a zabezpečíme servis aj náhradné diely. Radi navrhneme aj nástrojové vybavenie pre vaše konkrétne dielce.
Časté otázky
Čo sa nás zákazníci pýtajú
V čom je Eco lepší ako sústruh s otočným zásobníkom?
Konštrukcia i-42 Eco umožňuje rýchlu výmenu kusu (chip-to-chip) a indexáciu nástroja za 0,3 s, čím skracuje dobu cyklu. Vo všeobecnosti tak dosahuje lepší výkon ako sústruhy s otočným zásobníkom — a pritom ostáva cenovo dostupný.
Aký veľký materiál stroj zvládne?
Max. priemer obrábania je 42 mm, s opciou 60 mm. Max. dĺžka sústruženia je 150 mm a max. priemer vŕtania 12 mm. Pre väčšie priemery je v ponuke príbuzný model i-60.
Zvláda i-42 Eco aj tvrdé materiály?
Áno. Tuhá liatinová konštrukcia a lineárne vedenia umožňujú presné rezanie aj veľmi tvrdých materiálov. So 6 poháňanými nástrojmi a osou C zvládne aj zložité obrobky na jedno upnutie.
Ako je to so servisom na Slovensku?
Servis, náhradné diely aj zaškolenie obsluhy zabezpečujeme priamo my z Trenčína — po slovensky. Stroj u vás nainštalujeme, oživíme a pomôžeme s prvým nábehom výroby.
Vlastnosti
Kľúčové prvky, ktoré robia rozdiel
Vreteno
Kazetové vreteno využíva vysoko presné ložiska P4 a dosahuje vysokú radiálnu a axiálnu stabilitu a preto dokáže opracovať aj veľmi tvrdé materiály.
Vreteno nevyžaduje takmer žiadnu údržbu, pretože je zostavené, testované a uzavreté v laboratórne čistom prostredí. Puzdro vretena je symetricky rebrované pre lepší odvod tepla a tepelnú stabilitu.
Technické špecifikácie
Parametre v štandardnej konfigurácii
| Mitsubishi Controller M70 | |||||
| Vreteno | Max. priemer obrábania; mm | 42,0/60,0 (opcia) | Mitsubishi Motor | Hlavné vreteno; kW | AC 7,5/11,0(opcia) |
|---|---|---|---|---|---|
| Max. dĺžka sústruženia; mm | 150,0 | Vreteno pre os X/Z; kW | AC Servo 1,0 | ||
| Typ klieštiny | KK5-173E42B/KK6-185E60B(opcia) | ||||
| Ukončenie vretena | ISO(DIN) A2-5/ A2-6 | ||||
| Max. dĺžka vŕtania; mm | 44,0/62,0(opcia) | Poháňané nástroje; kW | AC Servo 1,0/1,5 (opcia) | ||
| Rozsah otáčok vretena; rpm | 3000/4000 (4000 /6000 opcia) | Hydraulický systém | Hydromotor; kW | 0,75 | |
| Os C | Presnosť polohovania; ° | 0,001 | Max. tlak | 50 kg/cm2 | |
| Pojazd | Pojazdy pre os X/Y/Z; mm | 150,0/415,0/230,0 | Kapacita nádrže; l | 50 | |
| Mazacia sústava | Pohon mazacej sústavy; W | 25 | |||
| Systém automatickej výmeny nástroja | OD nástroje | 6 | Max. tlak | 15kg/cm2 | |
| ID nástroje | 4 | Kapacita nádrže; l | 2 | ||
| Priemer držiaka nástrojov; mm | 20,0 | ||||
| Boring Bar | ER-20/20,0mm | ||||
| Poháňané nástroje | Čas indexovania; s | 0,3(one)/0,6(full) | |||
| Počet poháňaných nástrojov | 6 (3 Axial,3 Radial) | Chladiaca sústava | Motor chladiacej sústavy; HP | 2HP; 4T5-5 | |
| Otáčky; rpm | 4000(Max.) | Kapacita nádrže s chladiacou kvapalinou; l | 160 | ||
| Rozmer | ER-20 | Rozmery stroja | Dĺžka/Šírka/Výška; mm | 2000/1500/1900 | |
| Max. priemer vŕtania; mm | 12,0 | Hmotnosť stroja; kg | 2750 | ||
| Max. priemer závitu | M10 X P1,25 | ||||
Video
Stroj v reálnej prevádzke

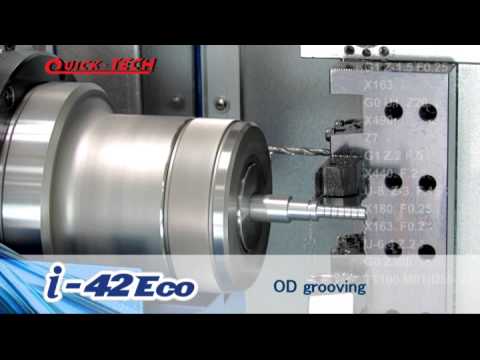

Quicktech i-42 Eco
Výrobca
Quick-TECH
Quick-TECH
Quick-Tech je výrobca s 25-ročnou tradíciou a sa zameriava predovšetkým na vývoj a výrobu strojov, ktoré sú úplne odlišné od konkurencie ktorá sa zameriava na výrobu štandardizovaných strojov.
i-42 Plus
CNC sústruh ktorý dokáže spustiť dva NC programy súčasne.
Detail
DLFn – Modulárna výrobná linka
Modulárne obrábanie ešte nikdy nebolo také rýchle a flexibilné.
Detail
ALPHA XS
Sústruhy ideálne na obrábanie malých až stredných sérií výrobkov s vysokou opakovateľnosťou a excelentnou presnosťou.
Detail
ALPHA XC
The ultimate turning machine just stepped up a gear... introducing the Alpha XC CNC combination lathe
Detail
