Nástrojová sada
Simultálne obrábanie je možné z vonkajšej strany, ako aj z vnútornej strany. Skrátenie pracovnej doby v závislosti na obrobku až o 50%.
i-42 Plus
CNC sústruh ktorý dokáže spustiť dva NC programy súčasne.
- Ukončenie vretena
- ISO(DIN) A2-5/ A2-6
- ID nástroje (protivreteno)
- 4
- Priemer držiaka nástrojov; mm
- 20,0
- Boring Bar (hlavné vreteno)
- ER-20/20,0mm
Doprava a inštalácia v SR
Odpoveď do 24 hodín
Prečo i-42 Plus
Dva NC programy súčasne — dvojnásobná produktivita na jednom stroji
i-42 Plus je CNC sústruh, ktorý dokáže spustiť dva NC programy naraz. Celkovo 18 nástrojov (z toho 6 poháňaných) a druhý súbor osí X-1/Z-1 sú navrhnuté pre paralelné, efektívne opracovanie komplexných obrobkov.
Dva programy naraz
Druhý súbor osí X-1/Z-1 umožňuje spustiť dva NC programy súčasne — kým jeden nástroj obrába, druhý pracuje paralelne. Kratší cyklus pri komplexných dielcoch.
18 nástrojov
Celkom 18 nástrojov, z toho 6 poháňaných — vrátane OD a ID nástrojov pre hlavné vreteno aj protivreteno. Dosť kapacity na kompletné opracovanie na jedno upnutie.
Os C a poháňané nástroje
Súvislá os C s presnosťou polohovania 0,001° a poháňané nástroje otvárajú vŕtanie, závitovanie aj frézovanie mimo osi — komplexné obrobky bez preupnutia.
Riadenie Mitsubishi
Riadiaci systém Mitsubishi M70 zvláda synchronizáciu dvoch programov a poháňané nástroje s otáčkami do 4 000 ot/min.
Použitie
Komplexné dielce, kratší cyklus
Paralelné spracovanie dvoch programov robí z i-42 Plus ideálny stroj tam, kde na jednom dielci treba veľa operácií a záleží na dobe cyklu. Max. priemer obrábania je 42 mm (opcia 60 mm), max. dĺžka sústruženia 200 mm.
- Presné strojárstvo — viacoperačné dielce s kombináciou sústruženia a frézovania.
- Hydraulika a fitingy — vnútorná aj vonkajšia geometria na jedno upnutie.
- Automotive — dlhé série komponentov s krátkou dobou cyklu.
- Zákazková výroba — flexibilita pri zmiešaných zákazkách.
2
NC programy spustené súčasne
18
nástrojov (6 poháňaných)
42 mm
max. priemer obrábania (opcia 60 mm)
200 mm
max. dĺžka sústruženia
Rodina i-42
Kde je Plus v sérii
Plus stojí medzi základným Eco a plne vybavenými variantmi. Prináša paralelné spracovanie dvoch programov a väčšiu kapacitu nástrojov, pričom zdieľa platformu s ostatnými modelmi i-42.
i-42 Eco
Cenový základ
4 osi a 6 poháňaných nástrojov — dostupná alternatíva k sústruhom s otočným zásobníkom.
i-42 Plus
Paralelný výkon
18 nástrojov a dva NC programy naraz — vyššia produktivita pri komplexných obrobkoch.
i-42 Robo / Twin
Vyššia trieda
Robo pridáva integrovaného robota pre bezobslužnú prevádzku, Twin frézovanie v osi B a 30 nástrojov.
Podpora pri programovaní: Paralelné spracovanie dvoch programov si vyžaduje premyslené rozdelenie operácií. Pomôžeme s prvým nábehom, zaškolíme obsluhu po slovensky a servis riešime priamo z Trenčína.
Časté otázky
Čo sa nás zákazníci pýtajú
Čo znamená „spustiť dva NC programy súčasne“?
i-42 Plus má okrem hlavných osí X/Z aj druhý súbor osí X-1/Z-1. Riadiaci systém dokáže riadiť dva programy paralelne, takže na dielci prebiehajú dve operácie naraz. Skracuje to dobu cyklu pri komplexných obrobkoch.
Koľko nástrojov stroj pojme?
Celkovo 18 nástrojov, z toho 6 poháňaných. Zahŕňa OD aj ID nástroje pre hlavné vreteno aj protivreteno, plus vyvrtávacie tyče ER-20. Kapacita stačí na kompletné opracovanie väčšiny dielcov bez preupnutia.
Aký materiál a rozmery stroj zvládne?
Max. priemer obrábania je 42 mm (opcia 60 mm), max. dĺžka sústruženia 200 mm a max. priemer vŕtania 10 mm. Hlavné vreteno má výkon 7,5 kW (opcia 11 kW) a otáčky do 4 000 ot/min (opcia 6 000).
Zabezpečíte servis a zaškolenie na Slovensku?
Áno. Stroj u vás nainštalujeme a oživíme, obsluhu zaškolíme po slovensky a servis aj náhradné diely riešime priamo z Trenčína.
Vlastnosti
Kľúčové prvky, ktoré robia rozdiel
Vreteno
Kazetové vreteno využíva vysoko presné ložiska P4 a dosahuje vysokú radiálnu a axiálnu stabilitu a preto dokáže opracovať aj veľmi tvrdé materiály.
Vreteno nevyžaduje takmer žiadnu údržbu, pretože je zostavené, testované a uzavreté v laboratórne čistom prostredí. Puzdro vretena je symetricky rebrované pre lepší odvod tepla a tepelnú stabilitu.
Technické špecifikácie
Parametre v štandardnej konfigurácii
| Mitsubishi Controller M70 | |||||
| Vreteno | Max. priemer obrábania; mm | 42,0/60,0 (opcia) | Mitsubishi Motor | Hlavné vreteno; kW | AC 7,5/11,0(opcia) |
|---|---|---|---|---|---|
| Max. dĺžka sústruženia; mm | 200,0 | Vreteno pre os X/Z a X-1/Z-1; kW | AC Servo 1,0 | ||
| Typ klieštiny | KK5-173E42B/KK6-185E60B(opcia) | ||||
| Ukončenie vretena | ISO(DIN) A2-5/ A2-6 | ||||
| Max. dĺžka vŕtania; mm | 44,0/62,0(opcia) | Poháňané nástroje; kW | AC Servo 1,0/1,5 (opcia) | ||
| Rozsah otáčok vretena; rpm | 4000/6000 opcia | Hydraulický systém | Hydromotor; hp | 1 | |
| Os C | Presnosť polohovania; ° | 0,001 | Max. tlak; PSI | 400 | |
| Pojazd | Pojazdy pre os X/Y/Z; mm | 150,0/415,0/230,0 | Kapacita nádrže; l | 40 | |
| Pojazdy pre os X-1/Y-1/Z-1; mm | X1-235,0/Z1-335,0 | Mazacia sústava | Pohon mazacej sústavy; W | 25 | |
| Systém automatickej výmeny nástroja | OD nástroje (hlavné vreteno) | 5 | Max. tlak | 15kg/cm2 | |
| ID nástroje (hlavné vreteno) | 3 | Kapacita nádrže; l | 2 | ||
| ID nástroje (protivreteno) | 4 | ||||
| Priemer držiaka nástrojov; mm | 20,0 | ||||
| Boring Bar (hlavné vreteno) | ER-20/20,0mm | ||||
| Boring Bar (protivreteno) | ER-20/20,0mm | ||||
| Poháňané nástroje | Čas indexovania; s | 0,3(one)/0,6(full) | |||
| Počet poháňaných nástrojov | 6 | Chladiaca sústava | Motor chladiacej sústavy; HP | 1 | |
| Otáčky; rpm | 4000(Max.) | Kapacita nádrže s chladiacou kvapalinou; l | 125 | ||
| Rozmer | ER-20 | Rozmery stroja | Dĺžka/Šírka/Výška; mm | 3100/1870/2200 | |
| Max. priemer vŕtania; mm | 10,0 | Hmotnosť stroja; kg | 3200 | ||
| Max. priemer závitu | M8 X P1,25 | ||||

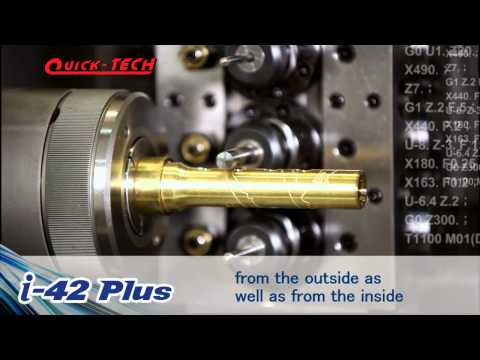

Video
