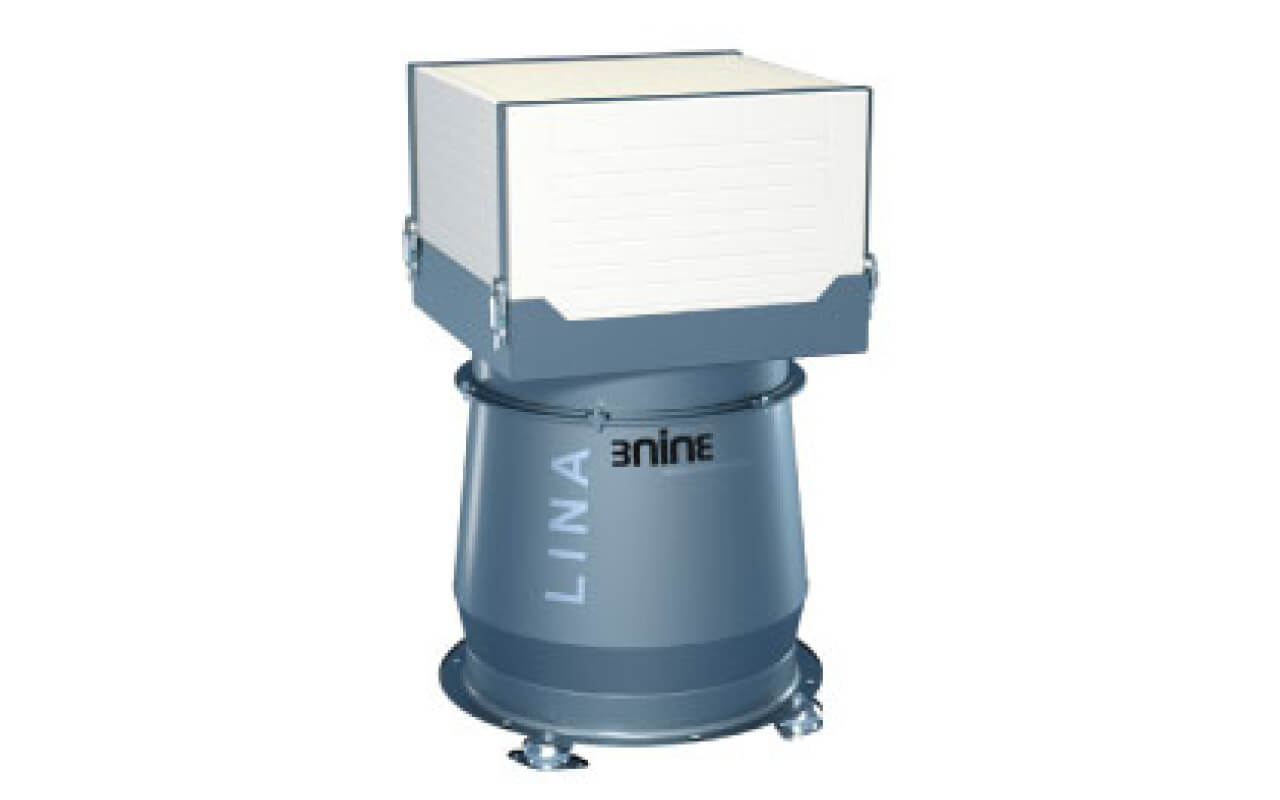

Odlučovač Lina 500 je najmenším zo séria BLUE Line špeciálne navrhnutý pre kabíny menšie ako 5m³.
Prečo Lina 500
Lina 500 je najmenší odlučovač olejovej hmly série BLUE LINE od švédskeho výrobcu 3nine — navrhnutý pre uzatvorené obrábacie stroje s kabínou do 5 m³. Patentovaný rotujúci diskový zväzok prináša aj do malých prevádzok konštantnú účinnosť a minimálnu údržbu, ktoré poznajú užívatelia veľkých modelov.
Priemer 480 mm a hmotnosť 54 kg. Montuje sa priamo na stroj, na stenu alebo stĺpový stojan — bez dodatočných potrubí a bez záberu podlahovej plochy.
Častice olejovej hmly od 1 do 10 µm zachytáva rotujúci diskový zväzok so 100 % účinnosťou — žiadne neustále menenie zanesených filtračných vložiek.
Odlúčená rezná kvapalina sa vracia priamo do stroja na okamžité opätovné použitie. Menej dolievania emulzie, menej odpadu na likvidáciu.
V porovnaní s bežnými filtračnými jednotkami ušetrí približne 50 % ročných prevádzkových nákladov — pri malých strojoch sa investícia vráti veľmi rýchlo.
Použitie
Lina 500 čistí olejovú hmlu z rezných a chladiacich kvapalín v dielenskom prostredí. Je navrhnutá pre menšie uzatvorené CNC stroje — tam, kde sa veľké odsávacie jednotky nevyplatia priestorovo ani cenovo.
500 m³/h
kapacita odsávania
5 m³
max. objem kabíny stroja
54 kg
najľahší model série BLUE LINE
<65 dB(A)
hlučnosť počas prevádzky
Technológia
Srdcom odlučovačov 3nine je rotujúci zväzok 95 diskov s medzerou 0,5 mm. Znečistený vzduch z kabíny stroja prechádza tromi stupňami čistenia:
01
Častice väčšie ako 10 µm sa odlúčia hneď pri vstupe prúdením vzduchu okolo rotora.
02
Častice 1–10 µm sa zachytia na diskoch so 100 % účinnosťou, spoja sa do kvapiek a stečú späť do stroja.
03
Submikrónové častice zachytí koncový HEPA filter s priemernou životnosťou okolo 30 mesiacov.
Dodávka a montáž: Odlučovač nainštalujeme priamo na váš stroj vrátane vhodného príslušenstva — konzoly, stenového držiaka alebo stĺpového stojana. Poradenstvo aj servis riešite po slovensky s nami v Trenčíne.
Časté otázky
Hlavnú prácu robí rotujúci diskový zväzok, ktorý sa na rozdiel od filtračných vložiek nezanáša — účinnosť zostáva konštantná. Jediným spotrebným dielom je koncový HEPA filter s priemernou životnosťou okolo 30 mesiacov.
Vracia sa priamo do stroja na okamžité opätovné použitie. Znižujete tak spotrebu emulzie aj množstvo odpadu na likvidáciu.
Lina 500 je stavaná predovšetkým na sústruženie, frézovanie a vŕtanie s reznými kvapalinami. Pri aplikáciách s vysokým podielom pevných častíc odporúčame model Petra 1000 alebo sériu GREEN LINE — s výberom radi pomôžeme.
Servis zabezpečujeme priamo my — po slovensky a z Trenčína. Dodáme náhradné diely, HEPA filtre aj príslušenstvo pre celý sortiment 3nine.
3nine šetrí životné prostredie od tisícov použitých filtrov, ktoré by inak museli byť zlikvidované ako nebezpečný odpad.
Menší počet spotrebovaných filtrov má dopad na zníženie nákladov na dopravu a likvidáciu použitých filtrov, čím pomáha znížiť CO2 emisie spoločnosti.
Na základe údajov z prevádzky odlučovacov 3nine po celom svete,
je priemerná životnosť našej finálneho filtra pri jednozmennej prevádzke 12-18 mesiacov.
Všetko odlúčená (separovaná) olejová hmla smeruje späť do obrábacieho stroja, pre opakované použitie. Vo finálnej fáze čistenia prechádza vzduch HEPA filtrom ktorý zabezpečuje dokonalú čistotu odvádzaného vzduchu až 99,9%
| Unit | Lina 500 | Clara 1000 | Petra 1000 | Emma 2500 |
| Použitie | Čistenie olejovej hmly (rezná kvapalina /chladiaca kvapalina) v dielenskom prostredí | |||
| Inštalácia | Priamo na stroj, stenu alebo stĺpový stojan | |||
| Maximálny rozmer priestoru stroja | <5m3 | <10m3 | <10m3 | <20m3 |
| Kapacita | 500m³/h | 1000m³/h | 1000m³/h | 2500m³/h |
| Prevádzkové podmienky | 5-50°C | 5-50°C | 5-50°C | 5-50°C |
| Elektrické napájanie | 16 A/400 V/3/50 Hz | 16 A/400 V/3/50 Hz | 16 A/400 V/3/50 Hz | 16 A/400 V/3/50 Hz |
| Výkon motora | 0,55 kW | 1,5 kW | 1,5 kW | 5,5 kW |
| Menovitý prúd | 1,4A | 3,2A | 3,2A | 11,3A |
| Otáčky | 2790 rpm | 2835 rpm | 2835 rpm | 2600 rpm |
| Výška | 54 kg | 89 kg | 96 kg | 131 kg |
| Výška s HEPA filtrom | 840 mm | 1145 mm | 1145 mm | 1145 mm |
| Priemer | 480 mm | 640 mm | 500 mm | 670 mm |
| Dolná príruba | 520 mm | – | 520 mm | 700 mm |
| Vstupné potrubie | 125 mm | 161 mm | 160 mm | 315 mm |
| Hlučnosť | < 65 dB (A) | < 65 dB (A) | < 70 dB (A) | < 70 dB (A) |
3NINE princíp fungovania odlučovačov
