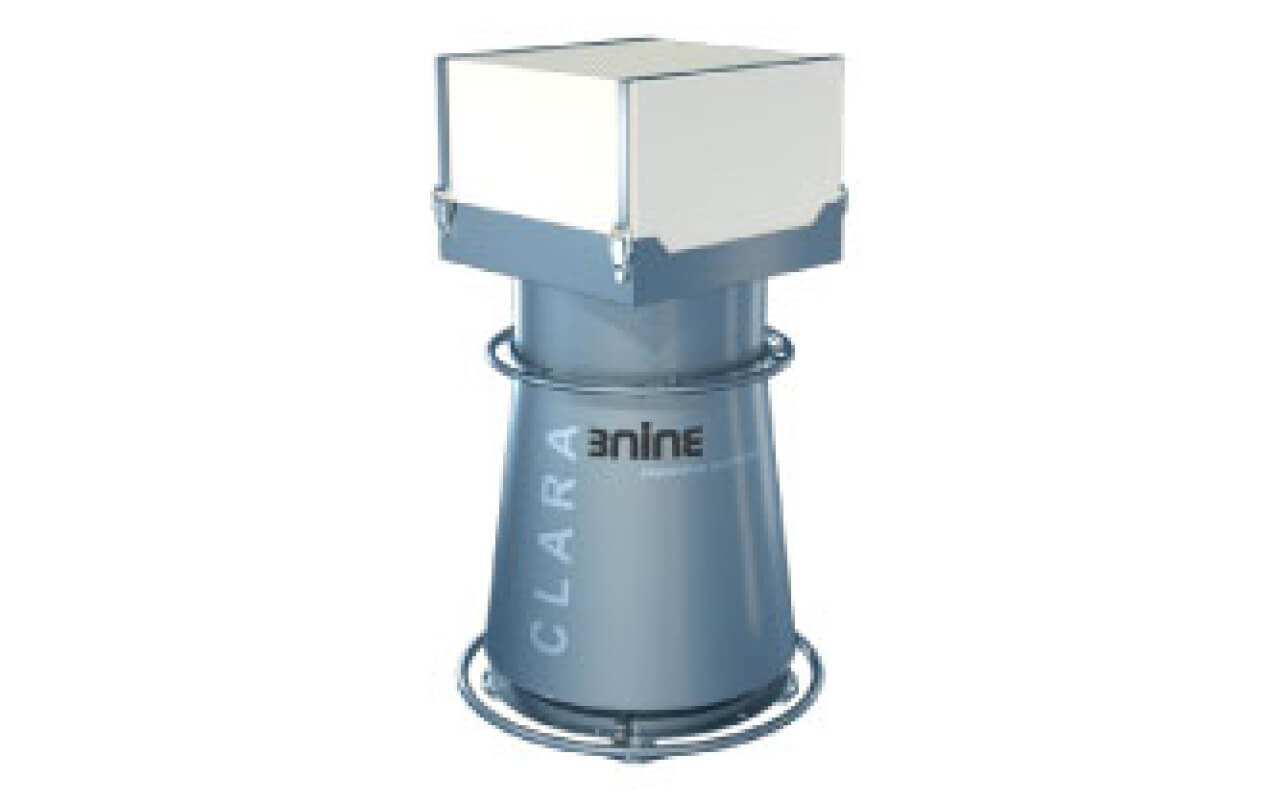

Najpredávanejší odlučovač zo série BLUE LINE navrhnutý pre stroje s objemom kabíny do 10m³ a s prietokom vzduchu do 1000 m³/h.
Prečo Clara 1000
Clara 1000 je najpredávanejší odlučovač olejovej hmly švédskeho výrobcu 3nine. Patentovaný rotujúci diskový zväzok odlučuje hmlu účinnejšie než filtračné aj odstredivé systémy — a s kabínami do 10 m³ pokryje väčšinu bežných CNC strojov v dielni.
Odlúči 99,9 % častíc olejovej hmly až do veľkosti 1 µm. Vzduch v dielni, ktorý môže obsluha bez obáv dýchať celú zmenu.
Hlavnú separáciu robí rotujúci diskový zväzok, ktorý sa nezanáša. Jediný spotrebný diel je koncový HEPA filter s priemernou životnosťou okolo 30 mesiacov.
Odlúčená emulzia či rezný olej stečú späť do stroja na okamžité opätovné použitie — menej dolievania, menej odpadu.
V porovnaní s bežnými filtračnými jednotkami ušetrí približne 50 % prevádzkových nákladov ročne — na filtroch, údržbe aj kvapaline.
Použitie
Clara 1000 je navrhnutá pre široké spektrum obrábacích strojov s objemom kabíny do 10 m³ a prietokom vzduchu do 1 000 m³/h. Ľahká a kompaktná konštrukcia umožňuje montáž priamo na stroj — bez dodatočných potrubných rozvodov.
1 000 m³/h
kapacita odsávania
10 m³
max. objem kabíny stroja
99,9 %
odlúčených častíc hmly do 1 µm
<65 dB(A)
hlučnosť počas prevádzky
Technológia
Srdcom odlučovačov 3nine je rotujúci zväzok 95 diskov s medzerou 0,5 mm. Znečistený vzduch z kabíny stroja prechádza tromi stupňami čistenia:
01
Častice väčšie ako 10 µm sa odlúčia hneď pri vstupe prúdením vzduchu okolo rotora.
02
Častice 1–10 µm sa zachytia na diskoch so 100 % účinnosťou, spoja sa do kvapiek a stečú späť do stroja.
03
Submikrónové častice zachytí koncový HEPA filter s priemernou životnosťou okolo 30 mesiacov.
Automatické čistenie CIP: Claru 1000 dodávame aj s patentovaným systémom CIP (Clean-In-Place), ktorý počas prevádzky priebežne preplachuje rotor a bráni jeho zanášaniu — údržba sa tak blíži k nule. K dispozícii je aj HEPA filter a kompletné montážne príslušenstvo.
Časté otázky
Patentovaný rotujúci disk oddeľuje olejovú hmlu účinnejšie než filtre aj odstredivé technológie ako cyklóny a rotačné filtre. Na rozdiel od filtračných vložiek sa nezanáša, takže účinnosť zostáva konštantná počas celej prevádzky.
Keďže väčšinu hmly odlúči diskový zväzok ešte pred filtrom, HEPA filter vydrží v priemere okolo 30 mesiacov. Výmenu aj dodávku filtrov zabezpečíme.
Clara je optimálna pre sústruženie a frézovanie s reznými kvapalinami. Na aplikácie s veľmi vysokým podielom pevných častíc je v ponuke 3nine určený model Petra 1000 s rovnakým prietokom, prípadne séria GREEN LINE — poradíme s výberom.
Servis zabezpečujeme priamo my — po slovensky a z Trenčína. Dodávame HEPA filtre, náhradné diely aj montážne príslušenstvo pre celý sortiment 3nine.
3nine šetrí životné prostredie od tisícov použitých filtrov, ktoré by inak museli byť zlikvidované ako nebezpečný odpad.
Menší počet spotrebovaných filtrov má dopad na zníženie nákladov na dopravu a likvidáciu použitých filtrov, čím pomáha znížiť CO2 emisie spoločnosti.
Na základe údajov z prevádzky odlučovacov 3nine po celom svete,
je priemerná životnosť našej finálneho filtra pri jednozmennej prevádzke 12-18 mesiacov.
Všetko odlúčená (separovaná) olejová hmla smeruje späť do obrábacieho stroja, pre opakované použitie. Vo finálnej fáze čistenia prechádza vzduch HEPA filtrom ktorý zabezpečuje dokonalú čistotu odvádzaného vzduchu až 99,9%
| Unit | Lina 500 | Clara 1000 | Petra 1000 | Eemm 2500 |
| Použitie | Čistenie olejovej hmly (rezná kvapalina /chladiaca kvapalina) v dielenskom prostredí | |||
| Inštalácia | Priamo na stroj, stenu alebo stĺpový stojan | |||
| Maximálny rozmer priestoru stroja | <5m3 | <10m3 | <10m3 | <20m3 |
| Kapacita | 500m³/h | 1000m³/h | 1000m³/h | 2500m³/h |
| Prevádzkové podmienky | 5-50°C | 5-50°C | 5-50°C | 5-50°C |
| Elektrické napájanie | 16 A/400 V/3/50 Hz | 16 A/400 V/3/50 Hz | 16 A/400 V/3/50 Hz | 16 A/400 V/3/50 Hz |
| Výkon motora | 0,55 kW | 1,5 kW | 1,5 kW | 5,5 kW |
| Menovitý prúd | 1,4A | 3,2A | 3,2A | 11,3A |
| Otáčky | 2790 rpm | 2835 rpm | 2835 rpm | 2600 rpm |
| Výška | 54 kg | 89 kg | 96 kg | 131 kg |
| Výška s HEPA filtrom | 840 mm | 1145 mm | 1145 mm | 1145 mm |
| Priemer | 480 mm | 640 mm | 500 mm | 670 mm |
| Dolná príruba | 520 mm | – | 520 mm | 700 mm |
| Vstupné potrubie | 125 mm | 161 mm | 160 mm | 315 mm |
| Hlučnosť | < 65 dB (A) | < 65 dB (A) | < 70 dB (A) | < 70 dB (A) |
3NINE princíp fungovania odlučovačov
