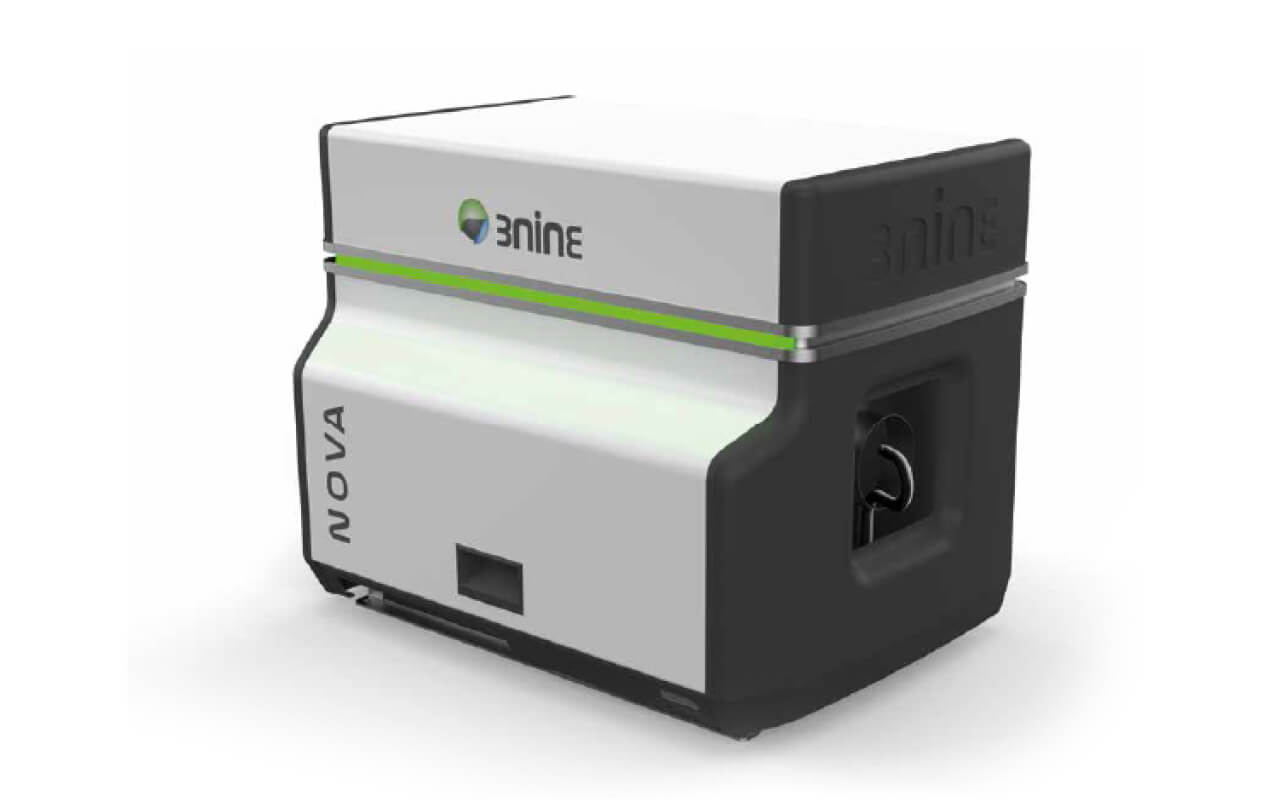

Odlučovač olejovej hmly pre všetky obrábacie strojov s objemom kabíny až do 2m³ a s prietokom do 300 m³/h
Prečo Nova 300
Nova 300 je najkompaktnejší člen série GREEN LINE švédskeho výrobcu 3nine — pre menšie CNC stroje s kabínou do 2 m³ a prietokom do 300 m³/h. Kombinuje patentovaný diskový zásobník s technológiou spätného prietoku, takže si poradí aj s veľkým množstvom olejovej hmly a vysokým obsahom pevných častíc.
Diskový zásobník odlúči častice olejovej hmly až do 1 µm s účinnosťou 99,9 %. Vzduch, ktorý môže obsluha bez obáv dýchať celú zmenu.
Spätný prietok bráni zanášaniu rotora, takže Nova 300 zvládne brúsenie a obrábanie liatiny — nielen sústruženie a frézovanie.
Odlúčená emulzia či rezný olej stečú späť do stroja na okamžité opätovné použitie — menej dolievania, menej odpadu.
Najľahší model série sa montuje priamo na stroj, na stenu alebo stĺpový stojan — bez dodatočných potrubných rozvodov.
Použitie
Nova 300 je určená pre menšie obrábacie stroje s objemom kabíny do 2 m³ a prietokom vzduchu do 300 m³/h. Séria GREEN LINE je navrhnutá na aplikácie s reznou aj chladiacou kvapalinou vrátane tých najnáročnejších.
300 m³/h
max. prietok vzduchu
2 m³
max. objem kabíny stroja
0,37 kW
výkon motora
<65 dB(A)
hlučnosť počas prevádzky
Technológia
Srdcom odlučovačov 3nine je rotujúci zväzok 95 diskov s medzerou 0,5 mm. Znečistený vzduch z kabíny stroja prechádza tromi stupňami čistenia:
01
Efekt spätného prietoku zabráni časticiam väčším ako 10 µm vniknúť medzi disky — odlúčia sa hneď pri vstupe.
02
Častice 1–10 µm sa zachytia na diskoch so 100 % účinnosťou, spoja sa do kvapiek a stečú späť do stroja.
03
Submikrónové častice zachytí koncový HEPA filter s priemernou životnosťou okolo 30 mesiacov.
Séria GREEN LINE: Nova 300 je najmenší zo štyroch modelov série — pre väčšie kabíny nadväzujú Anna 600 (do 6 m³), Lova 900 (do 9 m³) a Nina 1200 (do 12 m³). Radi vám pomôžeme vybrať správnu veľkosť podľa objemu kabíny a typu obrábania.
Časté otázky
Nova 300 pokrýva menšie CNC stroje s objemom kabíny do 2 m³ a prietokom vzduchu do 300 m³/h. Pri väčších kabínach odporúčame vyššie modely série GREEN LINE — Anna 600, Lova 900 alebo Nina 1200.
Áno. Séria GREEN LINE bola navrhnutá práve na aplikácie s vysokým obsahom pevných častíc — spätný prietok bráni zanášaniu rotora, takže brúsenie aj liatina sú v poriadku. Rovnako zvládne bežné sústruženie a frézovanie.
Väčšinu hmly odlúči diskový zásobník ešte pred filtrom, takže HEPA filter vydrží v priemere okolo 30 mesiacov. Výmenu aj dodávku filtrov zabezpečíme.
Servis zabezpečujeme priamo my — po slovensky a z Trenčína. Dodávame HEPA filtre, náhradné diely aj montážne príslušenstvo pre celý sortiment 3nine.
3nine šetrí životné prostredie od tisícov použitých filtrov, ktoré by inak museli byť zlikvidované ako nebezpečný odpad.
Menší počet spotrebovaných filtrov má dopad na zníženie nákladov na dopravu a likvidáciu použitých filtrov, čím pomáha znížiť CO2 emisie spoločnosti.
Na základe údajov z prevádzky odlučovacov 3nine po celom svete,
je priemerná životnosť našej finálneho filtra pri jednozmennej prevádzke 12-18 mesiacov.
Plná kontrola nad výkonom a mechanickým stavom, informuje o stave HEPA filtra, stave hnacieho remeňa, rotora a motora.
Stav sa pomocou LED pásikov zobrazuje na prednej a zadnej strane zariadenia.
Všetko odlúčená (separovaná) olejová hmla smeruje späť do obrábacieho stroja, pre opakované použitie. Vo finálnej fáze čistenia prechádza vzduch HEPA filtrom ktorý zabezpečuje dokonalú čistotu odvádzaného vzduchu až 99,9%
| Nova 300 | Anna 600 | Lova 900 | Nina 1200 | |
| Použitie | Čistenie olejovej hmly (rezná kvapalina /chladiaca kvapalina) v dielenskom prostredí | |||
| Inštalácia | Priamo na stroj, stenu alebo stĺpový stojan | |||
| Maximálny rozmer priestoru stroja | <2m3 | <6m3 | <9m3 | <12m3 |
| Prevádzkové podmienky | 5-50°C | 5-50°C | 5-50°C | 5-50°C |
| Elektrické napájanie (základné) |
3-fázové 280-400V 50Hz 6A
|
|||
| Elektrické napájanie (rozšírené) |
3-fázové 380-480V 50/60Hz 6A
|
|||
| Výkon motora | 0,37 kW | 0,75kW | 1,5 kW | 1,5 kW |
| Menovitý prúd | 1A | 1,9A | 3,3A | 3,3A |
| Otáčky | 6700 rpm | 6700 rpm | 6700 rpm | 6700 rpm |
| Hmotnosť | 35 kg | 77 kg | 115 kg | 120 kg |
| Výška | 550 mm | 936 mm | 936 mm | 936 mm |
| Dĺžka | 694 mm | 547 mm | 776 mm | 776 mm |
| Hĺbka | 475 mm | 753 mm | 773 mm | 773 mm |
| Vstupné potrubie | 100 mm | 200 mm | 200 mm | 200 mm |
| Hlučnosť | <65 dB (A) | < 70 dB (A) | < 70 dB (A) | < 70 dB (A) |
