Tornado

Rada strojov navrhnutá tak, aby mala vo svojej triede najväčší priechod tyčového materiálu vretenom a najmenší pôdorys.

Sklon lôžka
60°
Rýchloposuvy Z/X
30/30m/min.
Presnosť polohovania / opakovateľnosť
±0,005 / 0,002mm
Počet nástrojových pozícií
12
Cenová ponuka +421 907 720 678
Doprava a inštalácia v SR Odpoveď do 24 hodín

Prečo Tornado

Šikmé lôžko, veľký priechod tyče, malý pôdorys

Colchester Tornado je rada 2-osých a 3-osých CNC sústružníckych centier so šikmou ložou, navrhnutá tak, aby mala vo svojej triede najväčší priechod tyčoviny vretenom a najmenší pôdorys. Jednoliaty odliatok tuhej lože zaisťuje presnosť aj vynikajúci povrch obrobku.

Malý pôdorys

Ľahký prístup k zadnej časti stroja umožňuje umiestniť ho tesne k stene alebo k inému stroju — zásadne lepšie využitie priestoru vo výrobe.

Indexácia pod 0,29 s

Revolverová hlava indexuje v oboch smeroch kratšie ako 0,29 sekundy a rýchloposuv dosahuje 30 m/min — menej prestojov, kratšie cykly.

Tuhá šikmá lôža 60°

Jednoliaty odliatok so sklonom 60° uľahčuje upínanie obrobku a zoraďovanie nástrojov, neblokovaný odvod triesok drží presnosť aj kvalitu povrchu.

Riadenie Fanuc

Sústruhy sú vybavené riadiacim systémom Fanuc OiTD a sklučovadlom „Gripfast“, ktoré spája vysokú rýchlosť s rýchlou výmenou materiálu.

Colchester Tornado — CNC sústružnícke centrum so šikmou ložou

Použitie

Univerzálne produkčné sústruženie

Nech sú vaše výrobné potreby akékoľvek, Tornado je vhodné na každé použitie — od jednoduchých rotačných dielcov po komplexné súčiastky na 3-osých modeloch M s poháňanými nástrojmi. Rada pokrýva stroje s obežným priemerom od 440 do 600 mm.

  • Tyčová výroba — najväčší priechod tyčoviny vo svojej triede.
  • Sériové rotačné dielce — rýchla indexácia a rýchloposuv 30 m/min.
  • Komplexné súčiastky (M verzie) — poháňané nástroje pre frézovanie a vŕtanie.
  • Výroba s obmedzeným priestorom — minimálny pôdorys, prístup zozadu.

6 000

ot/min — max. otáčky vretena

0,29 s

indexácia revolverovej hlavy

30 m/min

rýchloposuv v osiach Z a X

0,002 mm

opakovateľnosť polohovania

Modely

Štyri veľkosti, 2 aj 3 osi

Rada Tornado siaha od kompaktného T2 po výkonné T10 s obežným priemerom 600 mm. Každý model má aj 3-osú verziu M s poháňanými nástrojmi (VDI, do 5 000 ot/min, výkon 5,5 kW).

T2

Kompaktný — ø 440 mm

Obežný priemer 440 mm, priechod tyče 46 mm a otáčky až 6 000 ot/min. Vreteno A2-5, nástroje VDI 30 — pre menšie dielce v hustej výrobe.

T6 / T8

Stredná trieda

Priechod tyče 52 – 66 mm, vreteno A2-6/A2-8 a výkon až 26 kW (T8). Najuniverzálnejšia voľba pre zmiešanú tyčovú aj kusovú výrobu.

T10

Výkonný — ø 600 mm

Obežný priemer 600 mm, sústružený priemer do 360 mm a priechod tyče 81 mm. Vreteno A2-8, nástroje VDI 40 — na väčšie a ťažšie dielce.

3-osé verzie M: Modely T2M – T10M pridávajú 12 poháňaných staníc (VDI 30 / VDI 40, do 5 000 ot/min, výkon 5,5 kW) a os C — frézovanie, vŕtanie mimo osi a závitovanie priamo na sústruhu. Radi vám pomôžeme s výberom podľa vašich dielcov.

Časté otázky

Čo sa nás zákazníci pýtajú

Ktorý model Tornado si vybrať?

Rozhoduje najmä priechod tyčoviny a veľkosť dielca. T2 (priechod 46 mm, ø 440 mm) je pre menšie dielce, T6/T8 pokrývajú väčšinu zmiešanej výroby a T10 (priechod 81 mm, ø 600 mm) je pre najväčšie a najťažšie kusy. Radi vám pomôžeme vybrať podľa vašich najčastejších obrobkov.

Aký je rozdiel medzi 2-osou a 3-osou (M) verziou?

2-osé Tornado je klasický sústruh. Verzie M (T2M – T10M) pridávajú 12 poháňaných nástrojových staníc (do 5 000 ot/min, výkon 5,5 kW) a os C, takže na stroji zvládnete aj frézovanie, vŕtanie mimo osi a závitovanie — komplexný dielec na jedno upnutie.

Prečo šikmá lôža?

Šikmá lôža so sklonom 60° uľahčuje upínanie a zoraďovanie nástrojov a najmä zaisťuje neblokovaný odvod triesok, čo drží presnosť aj kvalitu povrchu. Jednoliaty odliatok pridáva tuhosť a spolu s prístupom zozadu umožňuje umiestniť stroj na menší pôdorys.

Ako je to so servisom?

Uvedenie do prevádzky, zaškolenie obsluhy aj servis riadiaceho systému Fanuc zabezpečujeme priamo my z Trenčína — po slovensky a s vlastným skladom náhradných dielov. Diagnostiku a bežné zásahy tak riešime rýchlo.

Technické špecifikácie

Parametre v štandardnej konfigurácii

Video

Stroj v reálnej prevádzke

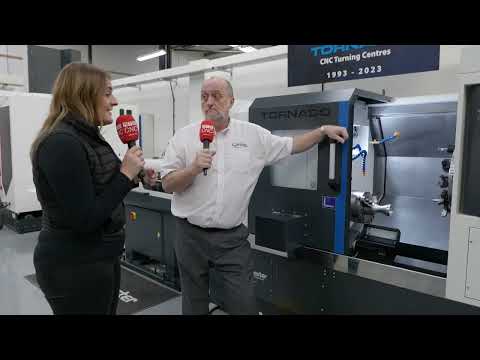

Colchester Tornado CNC sústružnícke centrá — predstavenie novej rady.
