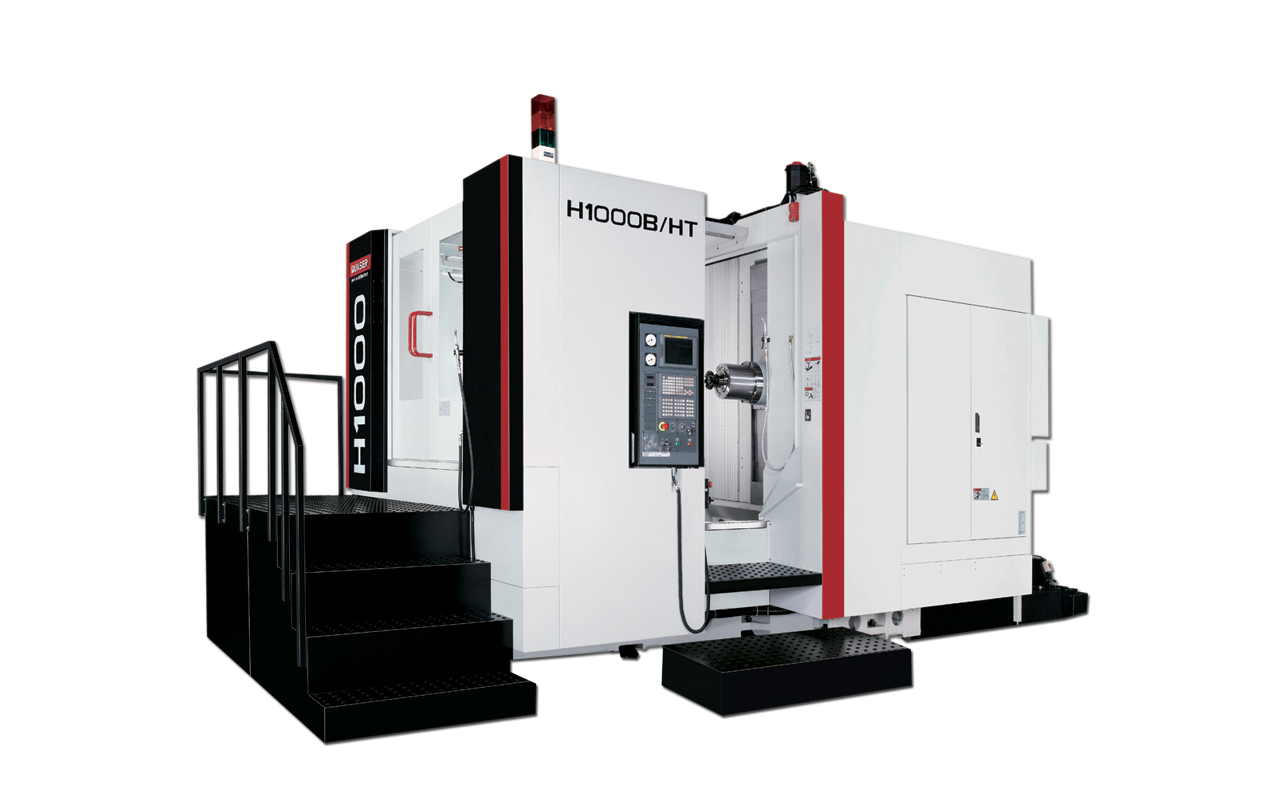

Horizontálne obrábacie centum QUASER H-1005 s rozmerom stola 1000 × 1000 mm sa vyrába v dvoch základných prevedeniach:
Stroje sú vybavené riadiacim systémom Fanuc 18iM-B/0i MD, s možnosťou výmeny za riadiaci systém Fanuc i31.
| Technické špecifikácie | H-1005 A | H-1005 B | ||||||
| Pohon (ot/min) R – remeň, S – priamy + spojka | 6000/7500 | 10000 S | 6000/7500 | 10000 S | ||||
| Pojazd v osi X (mm) | 1200 | |||||||
| Pojazd v osi Y (mm) | 1000 | |||||||
| Pojazd v osi Z (mm) | 950 | |||||||
| Rozmery palety (mm) | 1000 × 1000 | |||||||
| Maximálny priemer obrobku (mm) | ø 1200/ø 1400 (závisí od dĺžky nástroja) | |||||||
| Minimálne otočenie stola (°) | 1 | 0,001 | ||||||
| Vzdialenosť stredu vretena od palety (mm) | 30 ~ 1030 | |||||||
| Vzdialenosť konca vretena od stredu palety (mm) | 150 ~ 1100 | |||||||
| Zaťaženie stola (kg) | 1800 | |||||||
| Rýchloposuv v osi X (m/min) | 40 | |||||||
| Rýchloposuv v osi Y (m/min) | 40 | |||||||
| Rýchloposuv v osi Z (m/min) | 36 | |||||||
| Rýchloposuv v osi B (s/90°) | 5 | |||||||
| Zrýchlenie v osiach X/Y/Z (m/s2) | 4/5/4 | |||||||
| Guličková skrutka | ø 50/P16 | |||||||
| Presnosť polohovania ISO 230-2/JIS v X/Y/Z (mm) | 0,008/0,004 mm (lineárny enkodér) | |||||||
| Kužeľ vretena | BBT/BT/ISO DIN 50 | |||||||
| Maximálne otáčky vretena (ot/min) | 6000/7500 | 10000 | 6000/7500 | 10000 | ||||
| Základné otáčky vretena (ot/min) | 312/375 | 460 | 312/375 | 460 | ||||
| Výkon vretena (kW) S6 – 40 % | 30 | 37 | 30 | 37 | ||||
| Krútiaci moment vretena (Nm) S6 – 40 % | 955/764 | 456 | 955/764 | 456 | ||||
| Pohon vretena | remeň + ZF prevodovka | priamy + spojka | remeň + ZF prevodovka | priamy + spojka | ||||
| Výber nástrojov | systém „random“ – náhodný výber | |||||||
| Priemer vretena (mm) | ø 100 | |||||||
| Počet nástrojov | 60 | |||||||
| Maximálny priemer nástroja (mm) | ø 120 | |||||||
| Maximálny priemer nástroja pri vynechanej susednej pozícii v zásobníku (mm) | ø 230 | |||||||
| Maximálna dĺžka nástroja (mm) | 600/370 | |||||||
| Maximálna hmotnosť nástroja (kg) | 25 | |||||||
| Kapacita nádrže na chladivo (l) | 1200 | |||||||
| Chladiaca tryska (l/min; bar) | 60; 4 | |||||||
| Chladenie stredom vretena (l/min; bar) | 25; 20 | |||||||
| Oplach vnútorného priestoru (l/min; bar) | 200; 1,5 | |||||||
| Výška stroja (mm) | 3610 | |||||||
| Podlahová plocha stroja – Š × H (mm) | 3925 × 7780 | |||||||
| Hmotnosť stroja (kg) | 24000 | |||||||
| Napájanie stroja (V/Hz) | 200/60 alebo 400/50 | |||||||
| Príkon stroja (kVA) | 50/55 | 55 | 50/55 | 55 | ||||
| Technické špecifikácie | H-1005 A | H-1005 B | ||||||
| Pohon (ot/min) R – remeň, S – priamy + spojka | 6000/7500 | 10000 S | 6000/7500 | 10000 S | ||||
| Pojazd v osi X (mm) | 1200 | |||||||
| Pojazd v osi Y (mm) | 1000 | |||||||
| Pojazd v osi Z (mm) | 950 | |||||||
| Rozmery palety (mm) | 1000 × 1000 | |||||||
| Maximálny priemer obrobku (mm) | ø 1200/ø 1400 (závisí od dĺžky nástroja) | |||||||
| Minimálne otočenie stola (°) | 1 | 0,001 | ||||||
| Vzdialenosť stredu vretena od palety (mm) | 30 ~ 1030 | |||||||
| Vzdialenosť konca vretena od stredu palety (mm) | 150 ~ 1100 | |||||||
| Zaťaženie stola (kg) | 1800 | |||||||
| Rýchloposuv v osi X (m/min) | 40 | |||||||
| Rýchloposuv v osi Y (m/min) | 40 | |||||||
| Rýchloposuv v osi Z (m/min) | 36 | |||||||
| Rýchloposuv v osi B (s/90°) | 5 | |||||||
| Zrýchlenie v osiach X/Y/Z (m/s2) | 4/5/4 | |||||||
| Guličková skrutka | ø 50/P16 | |||||||
| Presnosť polohovania ISO 230-2/JIS v X/Y/Z (mm) | 0,008/0,004 mm (lineárny enkodér) | |||||||
| Kužeľ vretena | BBT/BT/ISO DIN 50 | |||||||
| Maximálne otáčky vretena (ot/min) | 6000/7500 | 10000 | 6000/7500 | 10000 | ||||
| Základné otáčky vretena (ot/min) | 312/375 | 460 | 312/375 | 460 | ||||
| Výkon vretena (kW) S6 – 40 % | 30 | 37 | 30 | 37 | ||||
| Krútiaci moment vretena (Nm) S6 – 40 % | 955/764 | 456 | 955/764 | 456 | ||||
| Pohon vretena | remeň + ZF prevodovka | priamy + spojka | remeň + ZF prevodovka | priamy + spojka | ||||
| Výber nástrojov | systém „random“ – náhodný výber | |||||||
| Priemer vretena (mm) | ø 100 | |||||||
| Počet nástrojov | 60 | |||||||
| Maximálny priemer nástroja (mm) | ø 120 | |||||||
| Maximálny priemer nástroja pri vynechanej susednej pozícii v zásobníku (mm) | ø 230 | |||||||
| Maximálna dĺžka nástroja (mm) | 600/370 | |||||||
| Maximálna hmotnosť nástroja (kg) | 25 | |||||||
| Kapacita nádrže na chladivo (l) | 1200 | |||||||
| Chladiaca tryska (l/min; bar) | 60; 4 | |||||||
| Chladenie stredom vretena (l/min; bar) | 25; 20 | |||||||
| Oplach vnútorného priestoru (l/min; bar) | 200; 1,5 | |||||||
| Výška stroja (mm) | 3610 | |||||||
| Podlahová plocha stroja – Š × H (mm) | 3925 × 7780 | |||||||
| Hmotnosť stroja (kg) | 24000 | |||||||
| Napájanie stroja (V/Hz) | 200/60 alebo 400/50 | |||||||
| Príkon stroja (kVA) | 50/55 | 55 | 50/55 | 55 | ||||
Taiwanská firma QUASER pôsobí na trhu s obrábacími strojmi už od roku 1991 a patrí k najlepším výrobcom obrábacích strojov nielen v Ázii, ale na celom svete. To dokazuje aj fakt, že až 90 % produkcie sa predá na západoeurópskom trhu. QUASER používa najmodernejšie technologické postupy, neváha investovať do progresívnych metód či vysokokvalifikovaných pracovníkov a odborníkov.
V roku 2009 QUASER otvoril vo švajčiarskom meste Widnau pobočku Quaser Europe. Nachádza sa v nej showroom a sklad zhruba 30 strojov rôznych typov, od najmenších vertikálnych centier až po veľké horizontálne obrábacie centrá. Naši zákazníci môžu kedykoľvek tento showroom navštíviť a na vlastné oči sa presvedčiť o kvalitách strojov QUASER. Súčasťou európskej pobočky QUASER je aj rozsiahly sklad náhradných dielov. Preto v prípade potreby záručnej alebo pozáručnej opravy a s ňou spojenej výmeny súčiastok nie je potrebné čakať dlhšiu dobu, kým náhradný diel dorazí priamo zo skladov výrobcu a opravu možno vykonať podstatne rýchlejšie. Tým sa skracujú časy prestojov z dôvodu technických porúch.
