Päťosé obrábacie centrum

Zefektívnite svoju výrobu, opracujte obrábaný diel jediným upnutím a buďte v predstihu pred konkurenciou

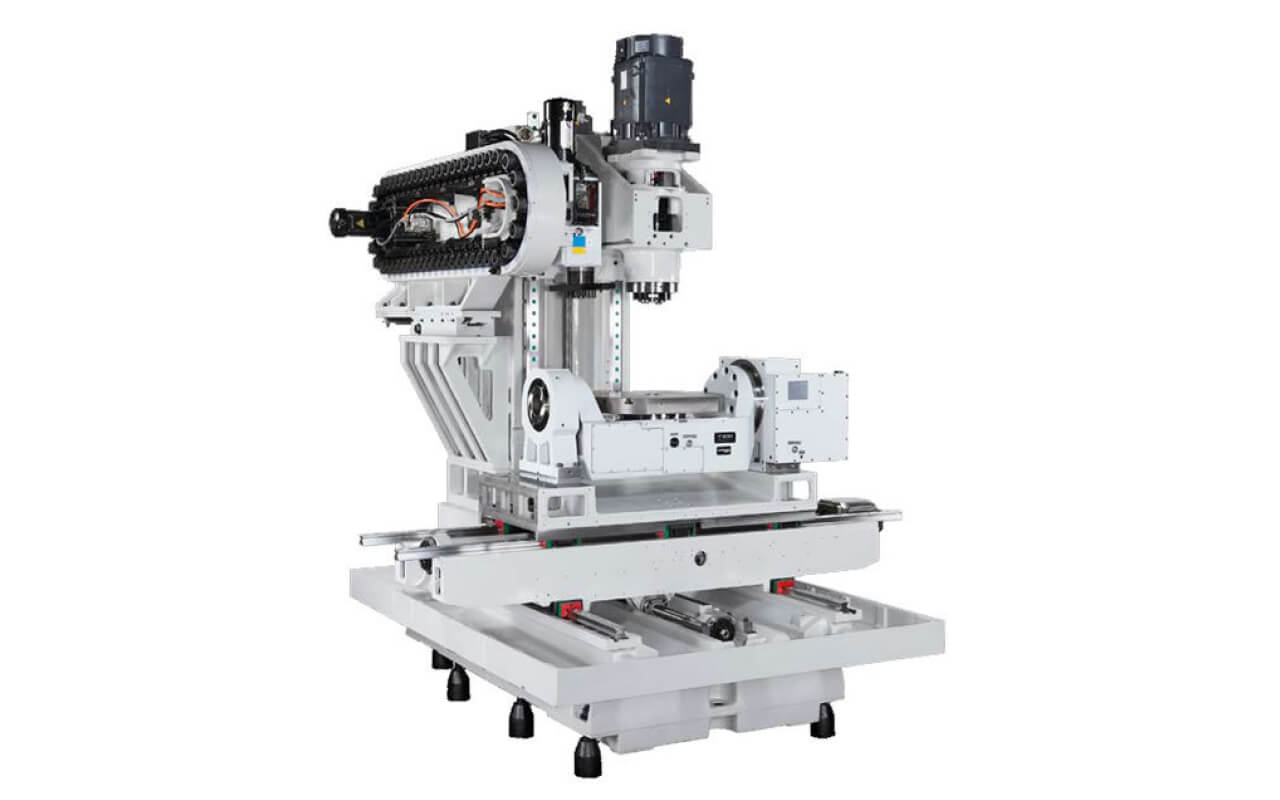

Päťosé vertikálne obrábacie centrá QUASER MF 630 sa radia svojou konštrukciou, vyhotovením a technologickou disciplínou k špičkovým obrábacím centrám. K dispozícii sú vretená s priamym pohonom cez spojku.

Stroj je vybavený štvrtou + piatou osou: vysokopresným otočno-sklopným stolom. Upínanie obrobku na stole je manuálne. Princíp brzdenia stola je pneumaticko-hydraulický, prostredníctvom brzdiaceho krúžku. Tento stroj je vhodný na obrábanie väčších obrobkov s rozmermi do ø 630 × 300 mm a hmotnosťou do 300 kg.



Vlastnosti

Vreteno

Široká škála vretien na výber. Otáčky vretena 10 000,  12 000 alebo 15 000 ot/min. K dispozícii sú vretená s priamym pohonom cez spojku. Kužeľ vretena BBT/ISO DIN 40.

Valčekové lineárne vedenia

Pohyb vo všetkých osiach je po valčekových lineárnych vedeniach značky Rexroth.

Pevná konštrukcia

Pevná konštrukcia, ktorá je typická pre stroje značky Quaser, zaručí obrábanie s vysokou presnosťou počas celej doby životnosti.Loža , stojan a suport pre stôl sú odliatky zo sivej liatiny s odstráneným vnútorným pnutím, pre zabezpečenie trvalého tvaru a rozmerov, ktoré sú dimenzované tak, aby zniesli vysoké rezné podmienky v procese obrábania.

Videá

Päťosové vertikálne obrábacie centrum pri práci

Quaser MF 630 skladom

Technické špecifikácie

Technické parametre
Technické údaje MF 630C a MF 630U
Pohon (ot/min) S – spojka 10000 S 12000 S 15000 S
Priemer stola (mm) ø 500
Pojazd v osi X/Y/Z (mm) 800/700/610
Pojazd v osi A (°) + 30 ~ – 120
Pojazd v osi C (°) 360 (kontinuálne)
Maximálny rozmer obrobku (mm) ø 630 × 300
Zaťaženie stola (kg) 300
Vzdialenosť plochy stola od čela vretena (mm) 25 – 585
Vzdialenosť čela vretena od stredu stola po 90° (mm) 25 – 585
Rýchloposuv v osi X/Y/Z (m/min) 32/32/16
Rýchloposuv v osi A (m/min) 11,1
Rýchloposuv v osi C (m/min) 16,6
Zrýchlenie v osiach X/Y/Z (m/s2) 3/3/2
Guličková skrutka ø 45 P = 12/12/8
Presnosť polohovania (mm)
ISO 230 – 2
JIS 6338
VDI3441
0,008/0,004
± 0,003/± 0,002
0,008/0,004
Kužeľ vretena MAS 403 BT alebo DIN 69871
Veľkosť kužela SK 40
Ukončenie vretena BIG PLUS (BBT)
Otáčky vretena (ot/min) 10000 12000 15000
Posuvy v osiach X/Y/Z – výkon FANUC (N) 11,519/11,519/17,279 11,519/11,519/17,279 11,519/11,519/17,279
Posuvy v osiach X/Y/Z – výkon SIEMENS (N) 14,137/14,137/21,206 14,137/14,137/21,206 14,137/14,137/21,206
Posuvy v osiach X/Y/Z – výkon MITSUBISHI (N) 11,519/11,519/17,279 11,519/11,519/17,279 –/–/–
Posuvy v osiach X/Y/Z – výkon HEIDENHAIN (N) –/–/– 11,310/11,310/29,845 11,310/11,310/29,845
Pohon vretena priamy + spojka
Priemer vretena (mm) ø 70
Výber nástrojov systém „random“ – náhodný výber
Počet nástrojov 30 štandard (48/60 opcia)
Maximálny priemer nástroja (mm) 76,2
Maximálny priemer nástroja pri vynechanej susednej pozícii v zásobníku (mm) 125
Maximálna dĺžka nástroja (mm) 280
Maximálna hmotnosť nástroja ( kg) 7
CTC (čas výmeny) ISO10791-9 (s) 5 (F) 1
4,5 (S) 1
4,8 (M) 1
5 (T) 1
Kapacita nádrže na chladivo (l) 600
Chladiaca tryska (l/min; bar) 60; 3,5
Oplach vnútorného priestoru (l/min; bar) 60; 3,5
Výška stroja (mm) 3230
Zastavaná plocha stroja – Š × H (mm) 3705 × 2520 (30/48 ATC)
3705 × 2870 (48 ATC)
Hmotnosť stroja (kg) 8750 (30 ATC)
9050 (48 ATC)
9250 (60 ATC)
Napájanie stroja (V/Hz) 200/60 alebo 400/50
Celkový príkon (kVA) 27 (F) 1
30 (S) 1
26 (M) 1
27 (F) 1
30 (S) 1
37 (M) 1
36 (T) 1
31 (F) 1
33 (S) 1
36 (T) 1

F – Fanuc, S – Siemens, M – Mitsubishi, T – Heidenhain

Technické špecifikácie

Technické parametre
Technické údaje MF 630C a MF 630U
Pohon (ot/min) S – spojka 10000 S 12000 S 15000 S
Priemer stola (mm) ø 500
Pojazd v osi X/Y/Z (mm) 800/700/610
Pojazd v osi A (°) + 30 ~ – 120
Pojazd v osi C (°) 360 (kontinuálne)
Maximálny rozmer obrobku (mm) ø 630 × 300
Zaťaženie stola (kg) 300
Vzdialenosť plochy stola od čela vretena (mm) 25 – 585
Vzdialenosť čela vretena od stredu stola po 90° (mm) 25 – 585
Rýchloposuv v osi X/Y/Z (m/min) 32/32/16
Rýchloposuv v osi A (m/min) 11,1
Rýchloposuv v osi C (m/min) 16,6
Zrýchlenie v osiach X/Y/Z (m/s2) 3/3/2
Guličková skrutka ø 45 P = 12/12/8
Presnosť polohovania (mm)
ISO 230 – 2
JIS 6338
VDI3441
0,008/0,004
± 0,003/± 0,002
0,008/0,004
Kužeľ vretena MAS 403 BT alebo DIN 69871
Veľkosť kužela SK 40
Ukončenie vretena BIG PLUS (BBT)
Otáčky vretena (ot/min) 10000 12000 15000
Posuvy v osiach X/Y/Z – výkon FANUC (N) 11,519/11,519/17,279 11,519/11,519/17,279 11,519/11,519/17,279
Posuvy v osiach X/Y/Z – výkon SIEMENS (N) 14,137/14,137/21,206 14,137/14,137/21,206 14,137/14,137/21,206
Posuvy v osiach X/Y/Z – výkon MITSUBISHI (N) 11,519/11,519/17,279 11,519/11,519/17,279 –/–/–
Posuvy v osiach X/Y/Z – výkon HEIDENHAIN (N) –/–/– 11,310/11,310/29,845 11,310/11,310/29,845
Pohon vretena priamy + spojka
Priemer vretena (mm) ø 70
Výber nástrojov systém „random“ – náhodný výber
Počet nástrojov 30 štandard (48/60 opcia)
Maximálny priemer nástroja (mm) 76,2
Maximálny priemer nástroja pri vynechanej susednej pozícii v zásobníku (mm) 125
Maximálna dĺžka nástroja (mm) 280
Maximálna hmotnosť nástroja ( kg) 7
CTC (čas výmeny) ISO10791-9 (s) 5 (F) 1
4,5 (S) 1
4,8 (M) 1
5 (T) 1
Kapacita nádrže na chladivo (l) 600
Chladiaca tryska (l/min; bar) 60; 3,5
Oplach vnútorného priestoru (l/min; bar) 60; 3,5
Výška stroja (mm) 3230
Zastavaná plocha stroja – Š × H (mm) 3705 × 2520 (30/48 ATC)
3705 × 2870 (48 ATC)
Hmotnosť stroja (kg) 8750 (30 ATC)
9050 (48 ATC)
9250 (60 ATC)
Napájanie stroja (V/Hz) 200/60 alebo 400/50
Celkový príkon (kVA) 27 (F) 1
30 (S) 1
26 (M) 1
27 (F) 1
30 (S) 1
37 (M) 1
36 (T) 1
31 (F) 1
33 (S) 1
36 (T) 1

F – Fanuc, S – Siemens, M – Mitsubishi, T – Heidenhain
