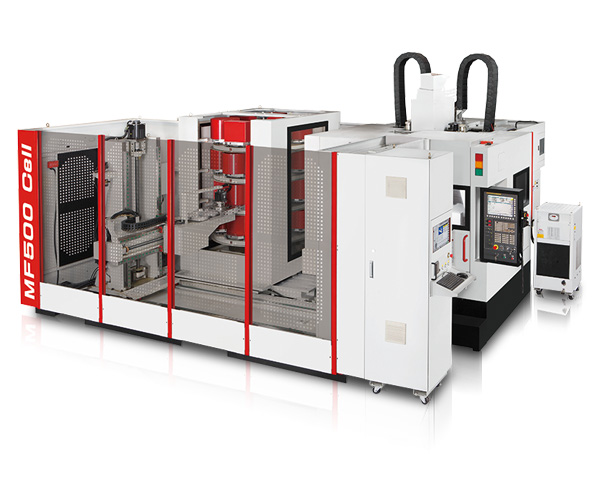

Päťosá obrábacia bunka

Technické špecifikácie

Technické parametre
Technické údaje MF500C Cell, MF500U Cell
Pohon (ot/min) C – spojka, R – remeň, E – elektrovreteno 10C 12C 15C
Priemer stola (mm) ø 350
Pojazd v osi X (mm) 550
Pojazd v osi Y (mm) 830
Pojazd v osi Z (mm) 610
Pojazd v osi A (°) +30 ~ – 120
Pojazd v osi C (°) 360 (kontinuálne)
Maximálny rozmer obrobku (mm) ø400 x 300
Zaťaženie stola (kg) 200
Rýchloposuv v osi X (m/min) 36
Rýchloposuv v osi Y (m/min) 36
Rýchloposuv v osi Z (m/min) 24
Rýchloposuv v osi A (m/min) 11,1
Rýchloposuv v osi C (m/min) 16,6
Zrýchlenie v osiach X/Y/Z (m/s2) 3/3/2
Guličková skrutka ø 45/P = 12/12/12 (F); ø 45/P = 12/12/8(S, T)
Presnosť polohovania ISO 230-2/JIS v X/Y/Z (mm) 0,008/0,004 (lineárne pravítka)
Kužeľ vretena BBT 40
Maximálne otáčky vretena (ot/min) 10000 12000 15000
Základné otáčky vretena (ot/min); (F/S/T) 1,350/1,500/1,500 1,350/1,500/1,500 1,400/2,000/2,000
Výkon vretena (kW) S6 – 25 %; (F/S/T) 15/13,3/17 15/13,3/17 26/27,7/27,7
Krútiaci moment vretena (Nm) S6 – 25 %; (F/S/T) 106/85/108 106/85/108 177/132/132
Výber nástrojov systém „random“ – náhodný výber, Fixed
Počet nástrojov 120 štandard
Maximálny priemer nástroja (mm) 76,2
Maximálny priemer nástroja pri vynechanej susednej pozícii v zásobníku (mm) 125
Maximálna dĺžka nástroja (mm) 280
Maximálna hmotnosť nástroja (kg) 7
Výmena nástroja trieska-trieska ISO10791-9 (s) 5(F), 4.5(S), 4,6(T)
Kapacita nádrže na chladiacu kvapalinu (l) 350
Chladiaca tryska (l/min; bar) 75; 3
Oplach vnútorného priestoru (l/min; bar) 75; 3
Výška stroja (mm) 3550
Zastavaná plocha stroja – Š × H (mm) 6100 × 4920
Hmotnosť stroja (kg) 24000
Napájanie stroja (V/Hz) 220/60 alebo 400/50
Príkon stroja (kVA) 36(F) 34(S) 41(F) 41(T) 45(F) 41(S) 47(F) 46(T)

*(F) – Fanuc, (T) – Heidenhain, (S) – Siemens

Technické špecifikácie

Technické parametre
Technické údaje MF500C Cell, MF500U Cell
Pohon (ot/min) C – spojka, R – remeň, E – elektrovreteno 10C 12C 15C
Priemer stola (mm) ø 350
Pojazd v osi X (mm) 550
Pojazd v osi Y (mm) 830
Pojazd v osi Z (mm) 610
Pojazd v osi A (°) +30 ~ – 120
Pojazd v osi C (°) 360 (kontinuálne)
Maximálny rozmer obrobku (mm) ø400 x 300
Zaťaženie stola (kg) 200
Rýchloposuv v osi X (m/min) 36
Rýchloposuv v osi Y (m/min) 36
Rýchloposuv v osi Z (m/min) 24
Rýchloposuv v osi A (m/min) 11,1
Rýchloposuv v osi C (m/min) 16,6
Zrýchlenie v osiach X/Y/Z (m/s2) 3/3/2
Guličková skrutka ø 45/P = 12/12/12 (F); ø 45/P = 12/12/8(S, T)
Presnosť polohovania ISO 230-2/JIS v X/Y/Z (mm) 0,008/0,004 (lineárne pravítka)
Kužeľ vretena BBT 40
Maximálne otáčky vretena (ot/min) 10000 12000 15000
Základné otáčky vretena (ot/min); (F/S/T) 1,350/1,500/1,500 1,350/1,500/1,500 1,400/2,000/2,000
Výkon vretena (kW) S6 – 25 %; (F/S/T) 15/13,3/17 15/13,3/17 26/27,7/27,7
Krútiaci moment vretena (Nm) S6 – 25 %; (F/S/T) 106/85/108 106/85/108 177/132/132
Výber nástrojov systém „random“ – náhodný výber, Fixed
Počet nástrojov 120 štandard
Maximálny priemer nástroja (mm) 76,2
Maximálny priemer nástroja pri vynechanej susednej pozícii v zásobníku (mm) 125
Maximálna dĺžka nástroja (mm) 280
Maximálna hmotnosť nástroja (kg) 7
Výmena nástroja trieska-trieska ISO10791-9 (s) 5(F), 4.5(S), 4,6(T)
Kapacita nádrže na chladiacu kvapalinu (l) 350
Chladiaca tryska (l/min; bar) 75; 3
Oplach vnútorného priestoru (l/min; bar) 75; 3
Výška stroja (mm) 3550
Zastavaná plocha stroja – Š × H (mm) 6100 × 4920
Hmotnosť stroja (kg) 24000
Napájanie stroja (V/Hz) 220/60 alebo 400/50
Príkon stroja (kVA) 36(F) 34(S) 41(F) 41(T) 45(F) 41(S) 47(F) 46(T)

*(F) – Fanuc, (T) – Heidenhain, (S) – Siemens

Na stiahnutie

Výrobca

Taiwanská firma QUASER pôsobí na trhu s obrábacími strojmi už od roku 1991 a patrí k najlepším výrobcom obrábacích strojov nielen v Ázii, ale na celom svete. To dokazuje aj fakt, že až 90 % produkcie sa predá na západoeurópskom trhu. QUASER používa najmodernejšie technologické postupy, neváha investovať do progresívnych metód či vysokokvalifikovaných pracovníkov a odborníkov.

V roku 2009 QUASER otvoril vo švajčiarskom meste Widnau pobočku Quaser Europe. Nachádza sa v nej showroom a sklad zhruba 30 strojov rôznych typov, od najmenších vertikálnych centier až po veľké horizontálne obrábacie centrá. Naši zákazníci môžu kedykoľvek tento showroom navštíviť a na vlastné oči sa presvedčiť o kvalitách strojov QUASER. Súčasťou európskej pobočky QUASER je aj rozsiahly sklad náhradných dielov. Preto v prípade potreby záručnej alebo pozáručnej opravy a s ňou spojenej výmeny súčiastok nie je potrebné čakať dlhšiu dobu, kým náhradný diel dorazí priamo zo skladov výrobcu a opravu možno vykonať podstatne rýchlejšie. Tým sa skracujú časy prestojov z dôvodu technických porúch.
