Loža, stojan a suport pre stôl sú odliatky zo sivej liatiny s odstráneným vnútorným pnutím pre zabezpečenie trvalého tvaru a rozmerov. Ide o veľmi tuhé odliatky, ktoré sú dimenzované tak, aby zniesli vysoké rezné podmienky v procese obrábania.
Základný stojan stroja sa vyznačuje najvyššou tuhosťou vo svojej triede. Suport odoláva deformácii. Pohyb vo všetkých osiach je po valčekových lineárnych vedeniach značky Rexroth.

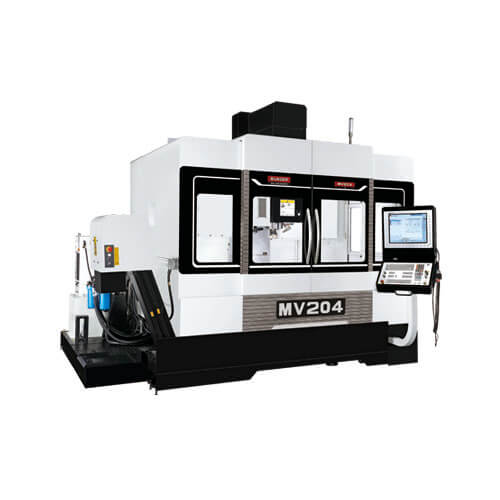

Tieto trojosé vertikálne obrábacie centrá Quaser sú k dispozícii v dvoch prevedeniach – MV 204 C a 205 C. Obe sa svojou konštrukciou, vyhotovením a technologickou disciplínou radia k špičkovým obrábacím centrám.
Technické údaje | MV 204CV | MV 204CP/MV 204CPL | MV 205 | ||||
Pohon (ot/min) R – remeň, S – spojka | 9000 R | 12000 R | 9000 R | 12000 R | 15000 S | 7500 R | 15000 S |
Rozmery stola (mm) | 1400 × 700 | 1400 × 700/1700 × 700 | 1400 × 700 | ||||
Pojazd v osi X (mm) | 1270 | 1270/1524 | 1270 | ||||
Pojazd v osi Y (mm) | 700 | ||||||
Pojazd v osi Z (mm) | 610 | ||||||
Vzdialenosť konca vretena od stola (mm) | 150 ~ 760 | 150 ~ 760 | 190 ~ 800 | ||||
Zaťaženie stola (kg) | 1000 | 1800/2000 | 1800 | ||||
Rýchloposuv v osi X (m/min) | 36 | ||||||
Rýchloposuv v osi Y (m/min) | 36 | ||||||
Rýchloposuv v osi Z (m/min) | 36 | ||||||
Zrýchlenie v osiach X/Y/Z (m/s2) | 3/3/3 | 4/4/4 | 4/4/2 | ||||
Guličková skrutka | ø 45/P = 12/12/12 | ||||||
Presnosť polohovania ISO 230-2/JIS v X/Y/Z (mm) | 0,008/0,004 (lineárny enkodér) – JIS | ||||||
Kužeľ vretena | BBT40 | BBT50 | |||||
Maximálne otáčky vretena (ot/min) | 9000 | 12000 | 9000 | 12000 | 15000 | 7500 | 15000 |
Základné otáčky vretena (ot/min) | 1125 | 1500 | 1125 | 1500 | 1400 | 375/500 | 500 |
Výkon vretena (kW) S6 – 40 % | 22 | 30 | 22 | ||||
Krútiaci moment vretena (Nm) S6 – 40 % | 187 | 140 | 255 | 191 | 150 | ||
Pohon vretena | remeň | remeň | priamy + spojka | remeň | priamy + spojka | ||
Priemer vretena (mm) | ø 70 | ø 100 | |||||
Výber nástrojov | systém „random“ – náhodný výber | ||||||
Počet nástrojov štandard | 30 | 30/48 | 30 | ||||
Počet nástrojov opcia | 48/60 | 48 a 60/60 | 48 | ||||
Maximálny priemer nástroja (mm) | 76,2 | 125 | |||||
Maximálny priemer nástroja pri vynechanej susednej pozícii v zásobníku (mm) | 125/200 | 200 | |||||
Maximálna dĺžka nástroja (mm) | 300 | 350 | |||||
Maximálna hmotnosť nástroja (kg) | 7 | 15 | |||||
Kapacita nádrže na chladivo (l) | 600 | ||||||
Chladiaca tryska (l/min; bar) | 60; 3,5 | ||||||
Chladenie stredom vretena (l/min; bar) | 25; 20 | ||||||
Oplach vnútorného priestoru (l/min; bar) | 60; 4 | 60; 4,5 | |||||
Výška stroja (mm) | 3050 | 3050/3080 | 3400 | 3320 | |||
Zastavaná plocha stroja – Š × H (mm) | 2900 × 2635 | 3675 × 2530/– | – | ||||
BBT/ISO 40 – 30 nástrojov | |||||||
BBT/ISO 40 – 48 nástrojov | 3675 × 2870/4475 × 2870 | – | |||||
BBT/ISO 40 – 60 nástrojov | 3675 × 3332/4475 × 3250 | – | |||||
BBT/ISO 50 – 30 nástrojov | – | 3700 × 3760 | |||||
BBT/ISO 50 – 40 nástrojov | – | 3700 × 4360 | |||||
Hmotnosť stroja (kg) | 8500 | 8500 – 9100/9500 – 10100 | 10000 – 10600 | ||||
Napájanie stroja (V/Hz) | 220/60 alebo 400/50 | ||||||
Príkon stroja (kVA) | 25 | 35 | 35 | 35 | 40/42 | 45 |
Tieto trojosé vertikálne obrábacie centrá Quaser sú k dispozícii v dvoch prevedeniach – MV 204 C a 205 C. Obe sa svojou konštrukciou, vyhotovením a technologickou disciplínou radia k špičkovým obrábacím centrám.
Technické údaje | MV 204CV | MV 204CP/MV 204CPL | MV 205 | ||||
Pohon (ot/min) R – remeň, S – spojka | 9000 R | 12000 R | 9000 R | 12000 R | 15000 S | 7500 R | 15000 S |
Rozmery stola (mm) | 1400 × 700 | 1400 × 700/1700 × 700 | 1400 × 700 | ||||
Pojazd v osi X (mm) | 1270 | 1270/1524 | 1270 | ||||
Pojazd v osi Y (mm) | 700 | ||||||
Pojazd v osi Z (mm) | 610 | ||||||
Vzdialenosť konca vretena od stola (mm) | 150 ~ 760 | 150 ~ 760 | 190 ~ 800 | ||||
Zaťaženie stola (kg) | 1000 | 1800/2000 | 1800 | ||||
Rýchloposuv v osi X (m/min) | 36 | ||||||
Rýchloposuv v osi Y (m/min) | 36 | ||||||
Rýchloposuv v osi Z (m/min) | 36 | ||||||
Zrýchlenie v osiach X/Y/Z (m/s2) | 3/3/3 | 4/4/4 | 4/4/2 | ||||
Guličková skrutka | ø 45/P = 12/12/12 | ||||||
Presnosť polohovania ISO 230-2/JIS v X/Y/Z (mm) | 0,008/0,004 (lineárny enkodér) – JIS | ||||||
Kužeľ vretena | BBT40 | BBT50 | |||||
Maximálne otáčky vretena (ot/min) | 9000 | 12000 | 9000 | 12000 | 15000 | 7500 | 15000 |
Základné otáčky vretena (ot/min) | 1125 | 1500 | 1125 | 1500 | 1400 | 375/500 | 500 |
Výkon vretena (kW) S6 – 40 % | 22 | 30 | 22 | ||||
Krútiaci moment vretena (Nm) S6 – 40 % | 187 | 140 | 255 | 191 | 150 | ||
Pohon vretena | remeň | remeň | priamy + spojka | remeň | priamy + spojka | ||
Priemer vretena (mm) | ø 70 | ø 100 | |||||
Výber nástrojov | systém „random“ – náhodný výber | ||||||
Počet nástrojov štandard | 30 | 30/48 | 30 | ||||
Počet nástrojov opcia | 48/60 | 48 a 60/60 | 48 | ||||
Maximálny priemer nástroja (mm) | 76,2 | 125 | |||||
Maximálny priemer nástroja pri vynechanej susednej pozícii v zásobníku (mm) | 125/200 | 200 | |||||
Maximálna dĺžka nástroja (mm) | 300 | 350 | |||||
Maximálna hmotnosť nástroja (kg) | 7 | 15 | |||||
Kapacita nádrže na chladivo (l) | 600 | ||||||
Chladiaca tryska (l/min; bar) | 60; 3,5 | ||||||
Chladenie stredom vretena (l/min; bar) | 25; 20 | ||||||
Oplach vnútorného priestoru (l/min; bar) | 60; 4 | 60; 4,5 | |||||
Výška stroja (mm) | 3050 | 3050/3080 | 3400 | 3320 | |||
Zastavaná plocha stroja – Š × H (mm) | 2900 × 2635 | 3675 × 2530/– | – | ||||
BBT/ISO 40 – 30 nástrojov | |||||||
BBT/ISO 40 – 48 nástrojov | 3675 × 2870/4475 × 2870 | – | |||||
BBT/ISO 40 – 60 nástrojov | 3675 × 3332/4475 × 3250 | – | |||||
BBT/ISO 50 – 30 nástrojov | – | 3700 × 3760 | |||||
BBT/ISO 50 – 40 nástrojov | – | 3700 × 4360 | |||||
Hmotnosť stroja (kg) | 8500 | 8500 – 9100/9500 – 10100 | 10000 – 10600 | ||||
Napájanie stroja (V/Hz) | 220/60 alebo 400/50 | ||||||
Príkon stroja (kVA) | 25 | 35 | 35 | 35 | 40/42 | 45 |
Taiwanská firma QUASER pôsobí na trhu s obrábacími strojmi už od roku 1991 a patrí k najlepším výrobcom obrábacích strojov nielen v Ázii, ale na celom svete. To dokazuje aj fakt, že až 90 % produkcie sa predá na západoeurópskom trhu. QUASER používa najmodernejšie technologické postupy, neváha investovať do progresívnych metód či vysokokvalifikovaných pracovníkov a odborníkov.
V roku 2009 QUASER otvoril vo švajčiarskom meste Widnau pobočku Quaser Europe. Nachádza sa v nej showroom a sklad zhruba 30 strojov rôznych typov, od najmenších vertikálnych centier až po veľké horizontálne obrábacie centrá. Naši zákazníci môžu kedykoľvek tento showroom navštíviť a na vlastné oči sa presvedčiť o kvalitách strojov QUASER. Súčasťou európskej pobočky QUASER je aj rozsiahly sklad náhradných dielov. Preto v prípade potreby záručnej alebo pozáručnej opravy a s ňou spojenej výmeny súčiastok nie je potrebné čakať dlhšiu dobu, kým náhradný diel dorazí priamo zo skladov výrobcu a opravu možno vykonať podstatne rýchlejšie. Tým sa skracujú časy prestojov z dôvodu technických porúch.
