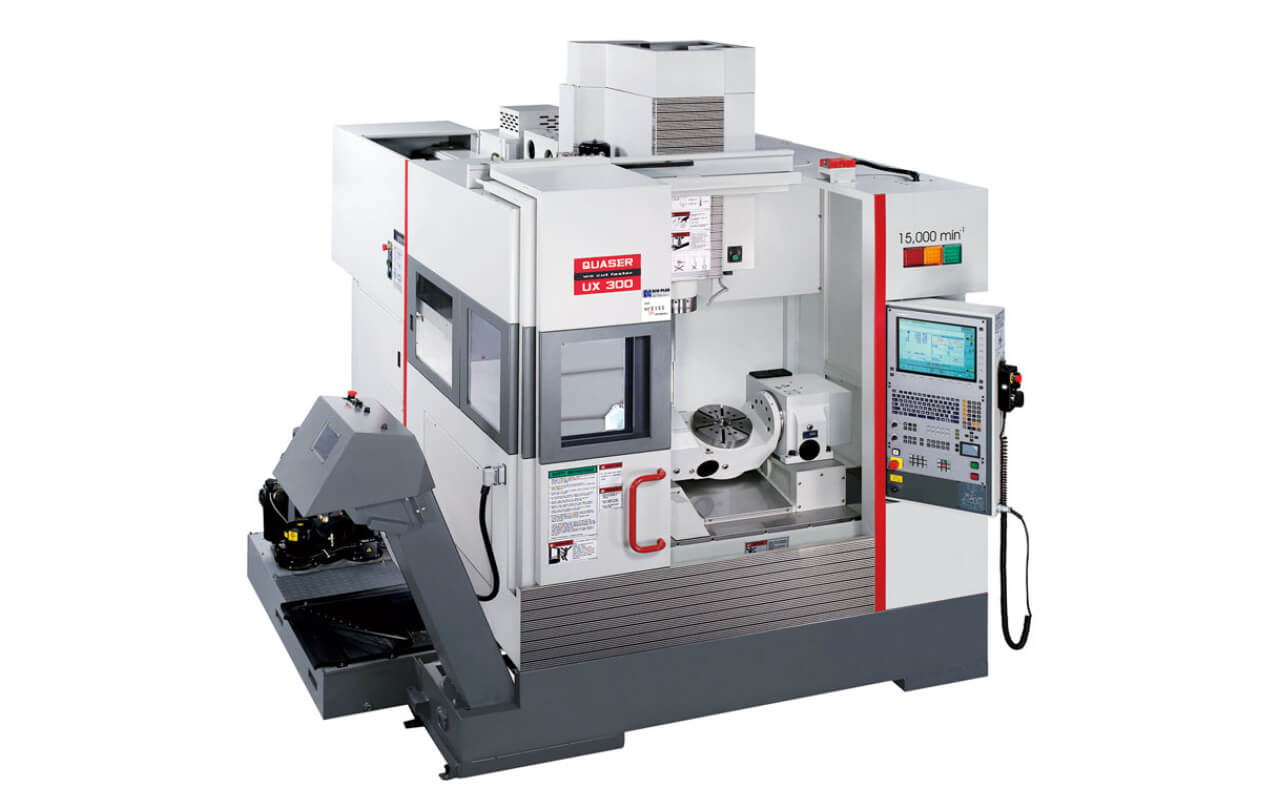

Päťosé obrábacie centrum

Najmenší stroj rady UX svojou flexibilitou uspokojí aj náročné požiadavky európskych používateľov

Stroj je dodávaný s riadiacim systémom nemeckej firmy HEIDENHAIN – model TNC i530. Pre slovenských používateľov je k dispozícii česká verzia riadiaceho systému. Stroj je vhodný na obrábanie menších obrobkov s rozmermi do ø 300 × 300 mm a hmotnosťou do 100 kg.

UX 300 je schopný pracovať s maximálnym výkonom prakticky neobmedzenú dobu, počas ktorej stále dosahuje vysokú presnosť. K obrábaciemu centru sú k dispozícii vretená hnané remeňom alebo vretená s priamym pohonom cez spojku.

Quaser UX 300 skladom

Technické špecifikácie

Technické parametre
Technické údaje UX 300
Pohon (ot/min) S – spojka, R – remeň 9000 R 12000 R 15000 S
Priemer stola (mm) ø 255
Pojazd v osi X (mm) 410
Pojazd v osi Y (mm) 610 (± 305)
Pojazd v osi Z (mm) 500
Pojazd v osi A (°) +30 ~ – 120
Pojazd v osi C (°) 360 (kontinuálne)
Maximálny rozmer obrobku (mm) ø 300 × 300
Zaťaženie stola (kg) 100
Rýchloposuv v osi X (m/min) 36
Rýchloposuv v osi Y (m/min) 36
Rýchloposuv v osi Z (m/min) 32
Rýchloposuv v osi A (m/min) 25
Rýchloposuv v osi C (m/min) 25
Zrýchlenie v osiach X/Y/Z (m/s2) 5,5/5,5/5,5
Guličková skrutka ø 45/P = 12/12/12
Presnosť polohovania ISO 230-2/JIS v X/Y/Z 0,01/0,006 mm
0,008/0,004 (lineárne pravítka)
Kužeľ vretena BBT 40
Maximálne otáčky vretena (ot/min) 9000 12000 15000
Základné otáčky vretena (ot/min) 1125 1500 1500
Výkon vretena (kW) S6 – 40 % 25
Krútiaci moment vretena (Nm) S6 – 40 % 212 159 159
Pohon vretena remeň priamy + spojka
Priemer vretena (mm) ø 70
Výber nástrojov systém „random“ – náhodný výber
Počet nástrojov 48 štandard (60 opcia)
Maximálny priemer nástroja (mm) 75
Maximálny priemer nástroja pri vynechanej susednej pozícii v zásobníku (mm) 125
Maximálna dĺžka nástroja (mm) 280
Maximálna hmotnosť nástroja (kg) 7
Kapacita nádrže na chladiacu kvapalinu (l) 300
Chladiaca tryska (l/min; bar) 20; 2
Chladenie stredom vretena (l/min; bar) 25; 20
Oplach vnútorného priestoru (l/min; bar) 60; 4
Výška stroja (mm) 3065
Zastavaná plocha stroja – Š × H (mm) 2635 × 3160
Hmotnosť stroja (kg) 7400
Napájanie stroja (V/Hz) 200/60 alebo 400/50
Príkon stroja (kVA) 35

Technické špecifikácie

Technické parametre
Technické údaje UX 300
Pohon (ot/min) S – spojka, R – remeň 9000 R 12000 R 15000 S
Priemer stola (mm) ø 255
Pojazd v osi X (mm) 410
Pojazd v osi Y (mm) 610 (± 305)
Pojazd v osi Z (mm) 500
Pojazd v osi A (°) +30 ~ – 120
Pojazd v osi C (°) 360 (kontinuálne)
Maximálny rozmer obrobku (mm) ø 300 × 300
Zaťaženie stola (kg) 100
Rýchloposuv v osi X (m/min) 36
Rýchloposuv v osi Y (m/min) 36
Rýchloposuv v osi Z (m/min) 32
Rýchloposuv v osi A (m/min) 25
Rýchloposuv v osi C (m/min) 25
Zrýchlenie v osiach X/Y/Z (m/s2) 5,5/5,5/5,5
Guličková skrutka ø 45/P = 12/12/12
Presnosť polohovania ISO 230-2/JIS v X/Y/Z 0,01/0,006 mm
0,008/0,004 (lineárne pravítka)
Kužeľ vretena BBT 40
Maximálne otáčky vretena (ot/min) 9000 12000 15000
Základné otáčky vretena (ot/min) 1125 1500 1500
Výkon vretena (kW) S6 – 40 % 25
Krútiaci moment vretena (Nm) S6 – 40 % 212 159 159
Pohon vretena remeň priamy + spojka
Priemer vretena (mm) ø 70
Výber nástrojov systém „random“ – náhodný výber
Počet nástrojov 48 štandard (60 opcia)
Maximálny priemer nástroja (mm) 75
Maximálny priemer nástroja pri vynechanej susednej pozícii v zásobníku (mm) 125
Maximálna dĺžka nástroja (mm) 280
Maximálna hmotnosť nástroja (kg) 7
Kapacita nádrže na chladiacu kvapalinu (l) 300
Chladiaca tryska (l/min; bar) 20; 2
Chladenie stredom vretena (l/min; bar) 25; 20
Oplach vnútorného priestoru (l/min; bar) 60; 4
Výška stroja (mm) 3065
Zastavaná plocha stroja – Š × H (mm) 2635 × 3160
Hmotnosť stroja (kg) 7400
Napájanie stroja (V/Hz) 200/60 alebo 400/50
Príkon stroja (kVA) 35

Na stiahnutie

Výrobca

Taiwanská firma QUASER pôsobí na trhu s obrábacími strojmi už od roku 1991 a patrí k najlepším výrobcom obrábacích strojov nielen v Ázii, ale na celom svete. To dokazuje aj fakt, že až 90 % produkcie sa predá na západoeurópskom trhu. QUASER používa najmodernejšie technologické postupy, neváha investovať do progresívnych metód či vysokokvalifikovaných pracovníkov a odborníkov.

V roku 2009 QUASER otvoril vo švajčiarskom meste Widnau pobočku Quaser Europe. Nachádza sa v nej showroom a sklad zhruba 30 strojov rôznych typov, od najmenších vertikálnych centier až po veľké horizontálne obrábacie centrá. Naši zákazníci môžu kedykoľvek tento showroom navštíviť a na vlastné oči sa presvedčiť o kvalitách strojov QUASER. Súčasťou európskej pobočky QUASER je aj rozsiahly sklad náhradných dielov. Preto v prípade potreby záručnej alebo pozáručnej opravy a s ňou spojenej výmeny súčiastok nie je potrebné čakať dlhšiu dobu, kým náhradný diel dorazí priamo zo skladov výrobcu a opravu možno vykonať podstatne rýchlejšie. Tým sa skracujú časy prestojov z dôvodu technických porúch.
