ALPHA XS
Sústruhy ideálne na obrábanie malých až stredných sérií výrobkov s vysokou opakovateľnosťou a excelentnou presnosťou.
Prečo Alpha XS
Manuálny sústruh a CNC v jednom stroji
Hrotové sústruhy Harrison Alpha XS spájajú klasické sústruženie s plnohodnotným CNC — z manuálneho do automatického režimu prepnete jediným tlačidlom. Ideálne pre malé až stredné série s vysokou opakovateľnosťou a výbornou kvalitou povrchu pri nízkych výrobných nákladoch.
Manuál aj CNC jedným prepnutím
Fanuc 0i TD s farebným dotykovým displejom 10,4″ umožňuje manuálnu aj automatickú prevádzku — obsluha si režim vyberie jednoduchým prepnutím tlačidla.
Alpha System — povestne jednoduché ovládanie
Tisícky užívateľov označujú konverzačný Alpha systém za najjednoduchšie a užívateľsky najpriaznivejšie ovládanie sústruhu na svete. Dve ručné kolieska a páčka rýchloposuvov zachovávajú cit klasického stroja.
Presnosť podľa DIN 8605
Sústruhy Alpha XS spĺňajú normy presnosti pre nástrojárne — vysoká opakovateľná presnosť a kvalitné dokončovanie povrchu bez kompromisov.
Šesť modelov, jeden systém
Od kompaktného 1350 XS po ťažký 2800 XS s obežným priemerom 800 mm — celý rad zdieľa rovnaké ovládanie, takže obsluha prechádza medzi strojmi bez preškoľovania.
Použitie
Od kusovky po stredné série
Alpha XS je výkonný konverzačný sústruh — vie pracovať s CNC programami vytvorenými kdekoľvek a rovnako vytvárať programy použiteľné na iných strojoch. Optimálny pomer výkonu, kvality a ceny z neho robí univerzálny stroj pre dielne, kde sa strieda charakter práce.
- Nástrojárne a údržba — rýchla kusová práca v manuálnom režime s presnosťou podľa DIN 8605.
- Strojárske podniky — malé a stredné série s rýchlou opakovateľnosťou v CNC režime.
- Dlhé a veľké obrobky — modely 2800 XS s točnou dĺžkou až 4 000 mm a vŕtaním vretena až 170 mm.
- Školy a výcvikové strediská — jeden stroj naučí klasické sústruženie aj CNC programovanie.
350–800 mm
obežný priemer nad lôžkom podľa modelu
4 000 mm
max. točná dĺžka medzi hrotmi (2800 XS)
170 mm
max. vŕtanie vretena (2800 XS-170)
3 500
ot/min — max. otáčky vretena (1350 XS)
Modely
Od dielenského stroja po štvormetrové lôžko
Rad Alpha XS tvorí šesť veľkostí — 1350, 1400, 1460, 1550 a dva modely 2800 XS. Všetky s CNC systémom Fanuc 0i-TD a programovaním Manual Guide 0i.
1350 XS
Kompakt do každej dielne
Obežný priemer 350 mm, točná dĺžka 650 mm, vŕtanie vretena 42 mm a otáčky až 3 500 ot/min — najmenší a najrýchlejší model radu.
1400–1550 XS
Univerzálny stred radu
Obežné priemery 400 až 554 mm, točné dĺžky od 1 250 do 3 000 mm a vŕtanie vretena až 104 mm — najčastejšia voľba pre zmiešanú výrobu.
2800 XS
Ťažké a dlhé dielce
Obežný priemer 800 mm, točná dĺžka až 4 000 mm a vŕtanie vretena 120 alebo 170 mm — pre hriadele, tyče a prírubové dielce veľkých rozmerov.
Výbava ovládania XS: ultra rýchly CNC systém Fanuc 0i TD, dotykový displej 10,4″, štyri softvérové režimy, vysokorýchlostný prenos dát cez optický kábel a komunikačné porty PCMCIA a RS232. S výberom konfigurácie vám poradíme priamo v Trenčíne.
Časté otázky
Čo sa nás zákazníci pýtajú
Zvládne obsluha zvyknutá na klasický sústruh prechod na Alpha XS?
Áno — to je hlavná myšlienka stroja. V manuálnom režime sa Alpha XS ovláda ručnými kolieskami ako klasický hrotový sústruh a konverzačný Alpha systém vedie obsluhu krok za krokom. CNC programovanie si obsluha osvojuje postupne, bez nutnosti poznať G-kód.
Dokáže Alpha XS pracovať s programami z iných strojov?
Áno. Sústruhy Alpha XS pracujú s CNC programami vytvorenými kdekoľvek a rovnako vedia vytvárať programy použiteľné na iných strojoch. Prenos dát rieši optické rozhranie, pamäťová karta PCMCIA alebo port RS232.
Ktorý model vybrať na dlhé hriadele?
Pre dlhé obrobky je určený rad 2800 XS s točnou dĺžkou 2 000, 3 000 alebo 4 000 mm a obežným priemerom 800 mm. Pri tyčových dielcach pomôže vŕtanie vretena 120 alebo 170 mm. Radi vám pomôžeme vybrať veľkosť podľa vašich typických dielcov.
Ako je to so servisom a inštaláciou?
Dodávku, inštaláciu, zaškolenie obsluhy aj servis zabezpečujeme my — po slovensky a z Trenčína. Sústruhy Colchester-Harrison dodávame na slovenský trh dlhodobo, takže diagnostiku a bežné zásahy riešime z vlastných skúseností.
Parametre v štandardnej konfigurácii
| 1350 XS | 1400 XS | 1460 XS | 1550 XS | 2800 XS -120 | 2800 XS -170 | |
|---|---|---|---|---|---|---|
| Obežný priemer nad lôžkom (mm) | 350 | 400 | 460 | 554 | 800 | 800 |
| Obežný priemer nad priečnym posuvom (mm) | 196 | 246 | 270 | 370 | 520 | 520 |
| Max. točná dĺžka medzi hrotmi (mm) | 650 | 1250 | 1500 | 2000 / 3000 | 2000 / 3000 / 4000 | 2000 / 3000 / 4000 |
| Vŕtanie vretena (mm) | 42 | 55 | 78 | 104 | 120 | 170 |
| Rozsah otáčok vretena (ot./min.) | 86 – 3500 | 69 – 2700 | 71 – 2200 | 64 – 1970 | 153 – 1500 | 102 – 1000 |
| Typ upínania stroja | VDI 30 | VDI 30 | VDI 30 | VDI 40 | ||
| Rozmery stroja (m) | 2,4×1,7×1,5 | 2,9×1,7×1,5 | 3,6×2,0x1,8 | 4,1×2,0x1,8/ 5,1×2,0x1,8 | 4,21×2,2×1,91/ 5,21×2,2×1,91/ 6,21×2,2×1,91 | 4,21×2,2×1,91/ 5,21×2,2×1,91/ 6,21×2,2×1,91 |
| Hmotnosť stroja (kg) | 1800 | 2200 | 3200 | 3600 / 4000 | 5500 / 6200 / 6900 | 5500 / 6200 / 6900 |
| CNC systém | Fanuc 0i-TD + Manual Guide 0i | |||||
Stroj v reálnej prevádzke

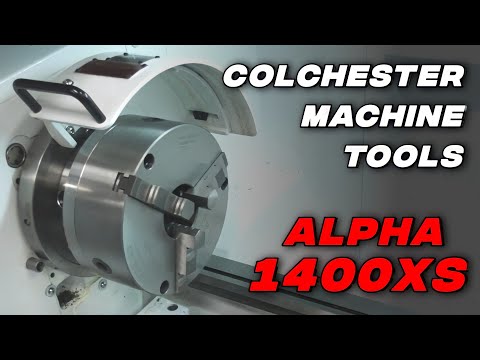

Colchester Harrison Alpha XS — kombinovaný CNC/manuálny sústruh.
