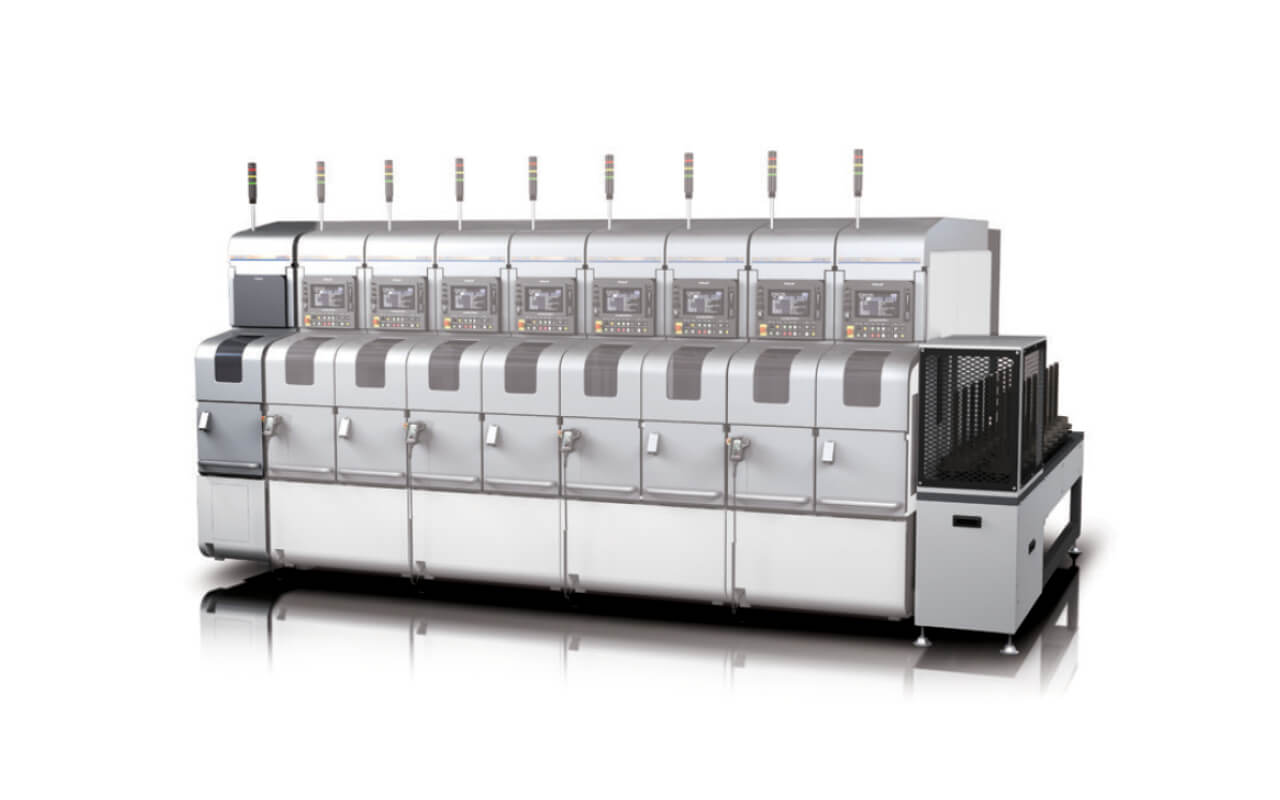

Periférne moduly
K základným obrábacích modulov, Fuji ponúka aj periférne zariadenia ako zásobník materiálov, automatický vykladač a modul pre kontrolné meranie výrobkov.
DLFn – Modulárna výrobná linka
Modulárne obrábanie ešte nikdy nebolo také rýchle a flexibilné.
Doprava a inštalácia v SR
Odpoveď do 24 hodín
Prečo DLFn
Miniatúrna továreň v jednej modulárnej linke
Fuji DLFn je modulárna výrobná linka, ktorá spracuje surový materiál až po hotový výrobok. Prináša kompletne inovatívny prístup k flexibilnej konfigurácii — moduly pridáte alebo vymeníte jednoduchým vysunutím. FUJI patrí zároveň do svetovej špičky vo výrobe strojov osádzajúcich PCB dosky a túto DNA prenáša do strojárskej výroby v súlade s Industry 4.0.
Až 10 modulov
Skombinujte až 10 modulov s celkovou dĺžkou 4,6 m. Dva moduly sa pripájajú k jednej štandardizovanej základni s integrovanými robotickými manipulátormi.
Výmena modulu za minúty
Prestavte linku na frézovanie, sústruženie, čistenie či meranie jednoduchým vysunutím modulu a výmenou za iný. Modul sa vysunie o 700 mm dopredu — ľahká prestavba aj údržba.
Zlomok miesta
DLFn zaberá zlomok plochy v porovnaní s klasickými výrobnými linkami — kompaktné moduly širokej 450 mm namiesto rozľahlých pracovísk.
Overená DNA z liniek Toyota
DLFn spája pružnosť PCB liniek s princípmi strojov, ktoré Fuji desaťročia nasadzuje do závodov Toyota — precízna technológia pre strojársku výrobu.
Použitie
Od surového materiálu po hotový diel

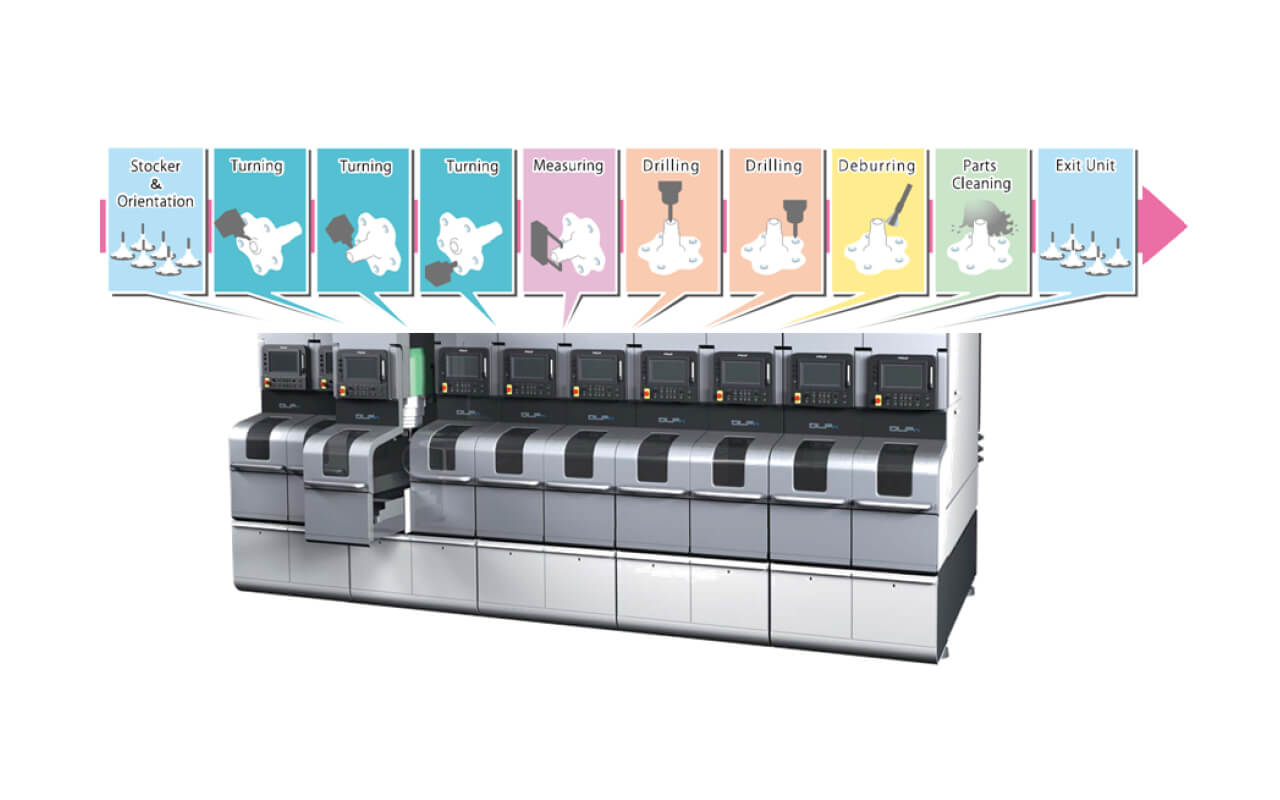

DLFn je v podstate miniatúrna továreň — na jednom konci vstupuje surový materiál, na druhom vychádza hotový produkt. Spracovanie zahŕňa sústruženie, frézovanie, vŕtanie, meranie, odhraňovanie aj čistenie v jednej linke.
- Sústruženie — modul s hlavným vretenom pre 12″ skľučovadlo a nožovou hlavou až na 8 nástrojov.
- Frézovanie a vŕtanie — modul s tuhým vretenom (7,5 HP) a vŕtaním do ø 20 mm.
- Meranie a čistenie — merací modul, odhraňovanie a čistenie priamo v linke.
- Flexibilná výroba — rýchla zmena zostavy podľa aktuálneho dielca a série.
10
modulov v jednej linke
4,6 m
celková dĺžka plne osadenej linky
450 mm
šírka jedného modulu
ø 300 mm
max. priemer spracovaného obrobku
Moduly
Poskladajte si linku podľa dielca
Každý modul plní jednu operáciu a dopĺňa ho robotický manipulátor na základni. Zostavu meníte podľa aktuálnej výroby — pridaním, výmenou alebo preusporiadaním modulov.

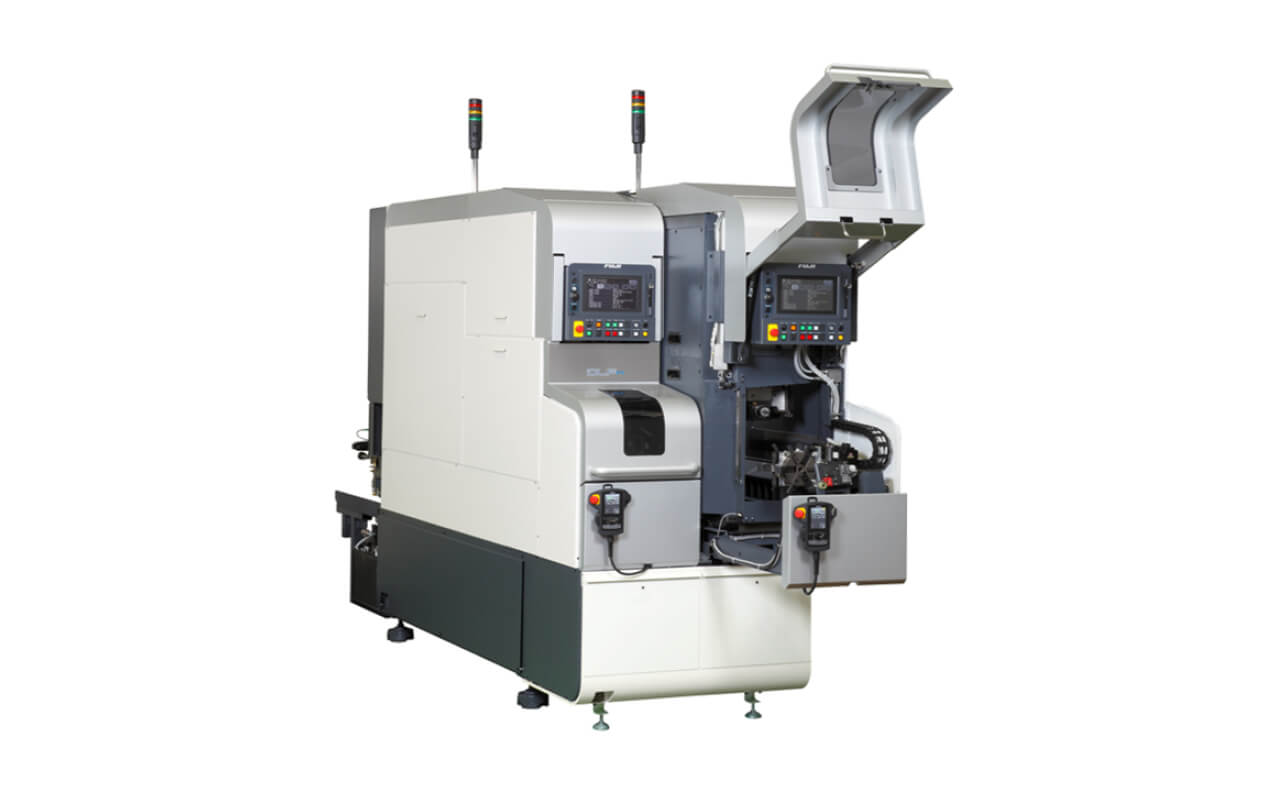

Sústruženie
Vreteno + 8 nástrojov
Modul s hlavným vretenom pre 12″ skľučovadlo a nožovou hlavou až na 8 nástrojov — jadro sústružníckych operácií linky.
Frézovanie
Tuhé vreteno 7,5 HP
Modul so 450 mm šírkou a tuhým vretenom (7,5 HP) zvláda vŕtanie do ø 20 mm — efektívne frézovanie a vŕtanie dielcov.
Meranie
Kontrola a čistenie
Merací modul, odhraňovanie a čistenie zaraďte priamo do linky — hotový a skontrolovaný diel vychádza na jej konci.
Návrh linky na mieru: zostavu modulov DLFn navrhneme podľa vášho dielca a taktu — od surového materiálu po hotový výrobok. Inštaláciu, integráciu a zaškolenie zabezpečíme my, servis a náhradné diely riešime priamo z Trenčína.
Časté otázky
Čo sa nás zákazníci pýtajú
Ako rýchlo sa dá linka prestaviť na iný dielec?
DLFn stavia na výmennosti modulov — modul sa vysunie o 700 mm dopredu a nahradí sa iným (frézovanie, sústruženie, meranie, čistenie). Prestavba je preto výrazne rýchlejšia ako pri klasickej pevnej linke.
Koľko modulov linka pojme a aké dielce spracuje?
Skombinovať možno až 10 modulov s celkovou dĺžkou 4,6 m. Dva moduly zdieľajú jednu základňu s robotickými manipulátormi. Linka spracuje obrobky do priemeru približne 300 mm — od surového materiálu po hotový diel.
Prečo Fuji ako výrobca osádzacích strojov PCB?
Fuji je svetová špička v strojoch osádzajúcich PCB dosky, kde je flexibilita a modularita základ. DLFn túto DNA spája s princípmi strojov, ktoré Fuji desaťročia dodáva do závodov Toyota — precízna technológia v súlade s Industry 4.0.
Ako prebieha návrh, inštalácia a servis?
Zostavu modulov navrhneme podľa vášho dielca a taktu, linku dovezieme, zintegrujeme a zaškolíme obsluhu. Ako zastúpenie Fuji riešime servis a náhradné diely priamo z Trenčína, po slovensky.
Vlastnosti
Kľúčové prvky, ktoré robia rozdiel
Plne automatický presun obrobku
Všetky moduly a robotický systém prechytávania obrobku sú ovládané intuitívnym systémom UNICORN s dotykovou obrazovkou.
Pre sériovú a hromadnú výrobu
Bezprestojová kontinuálna produkcia výrobkov s vysokou presnosťou obrábaných dielov do priemeru 200 mm.

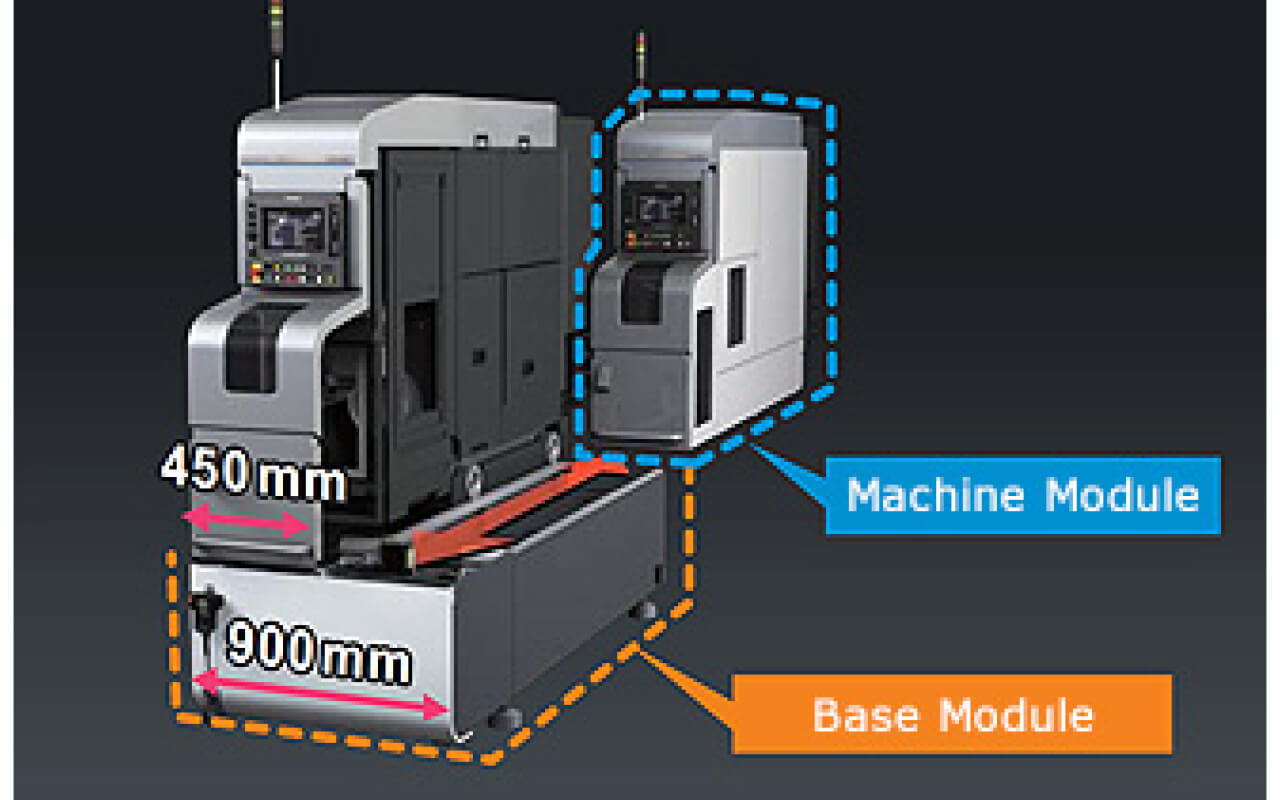

Modulárny sytém
Dva moduly sú pripojené k jednej základni. Moduly je možné flexibilne vymieňať a je ich možné vysunúť zo stroja o 700 mm dopredu pre jedno- duchšiu obsluhu a údržbu.

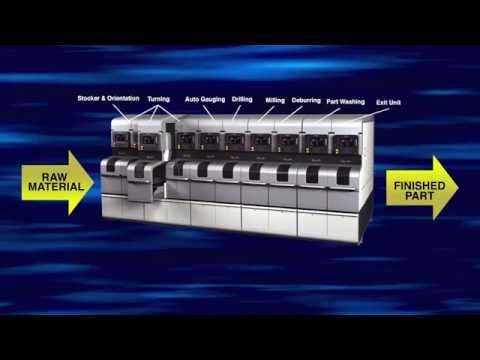

Video
Stroj v reálnej prevádzke
DLFn je miniatúrna továreň.
