HX 635

Horizontálne obrábacie centrum HX 635 je určené na vysoko produktívnu sériovú výrobu

Pojazd v osi X (mm)
1000
Pojazd v osi Y (mm)
800
Pojazd v osi Z (mm)
900
Rozmery palety (mm)
630 × 630
Cenová ponuka +421 907 720 678
Doprava a inštalácia v SR Odpoveď do 24 hodín

Prečo HX 635

Stredná trieda HX pre vysoko produktívnu sériu

HX 635 je zástupcom strednej veľkosti horizontálnych centier rady HX od firmy QUASER. Je stavaný na vysoko produktívnu sériovú výrobu — s tuhým liatinovým lôžkom, otočným stolom ako štvrtou osou a patentovaným stavebnicovým zásobníkom nástrojov.

Jednodielne T-lôžko

Konštrukcia rady HX stavia na jednodielnom lôžku v tvare T namiesto trojdielneho riešenia konkurencie — menšia deformácia pod záťažou a stabilita pri hlbokých previsoch nástroja.

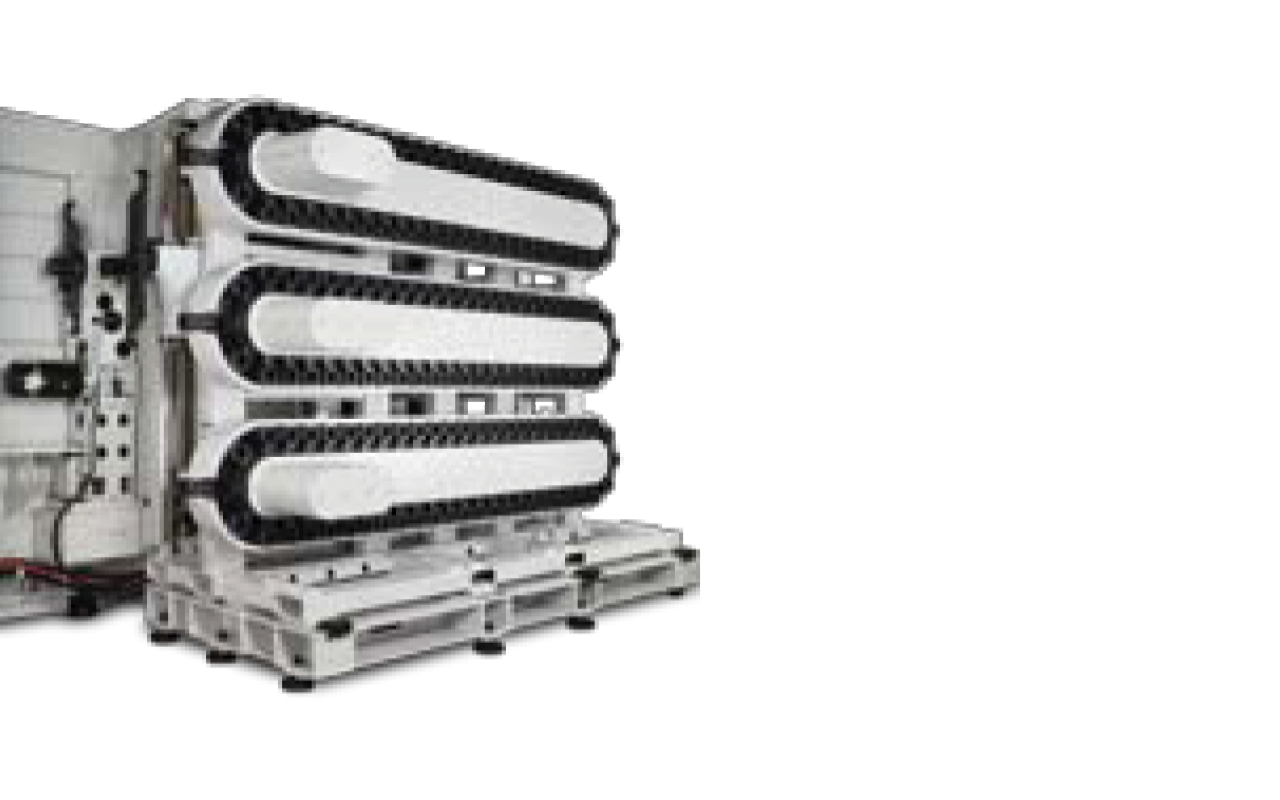

Až 240 nástrojov

Špeciálne pre tento stroj QUASER vyvinul patentovaný stavebnicový zásobník. V štandarde 40 miest, v opcii 60 a 150 — skladaním zásobníkov až do maximálnej kapacity 240 nástrojov.

Dve palety, výmena ramenom

Dvojpaletový systém s výmenou ramenom otočí paletu za 15 sekúnd — kým stroj obrába, obsluha upína ďalší kus mimo pracovného priestoru. Nulové prestoje medzi kusmi.

Lineárne odmeriavanie

Presnosť polohovania 0,008/0,004 mm podľa ISO 230-2/JIS s lineárnymi enkodérmi vo všetkých osiach — stabilná geometria dielca aj v dlhých sériách.

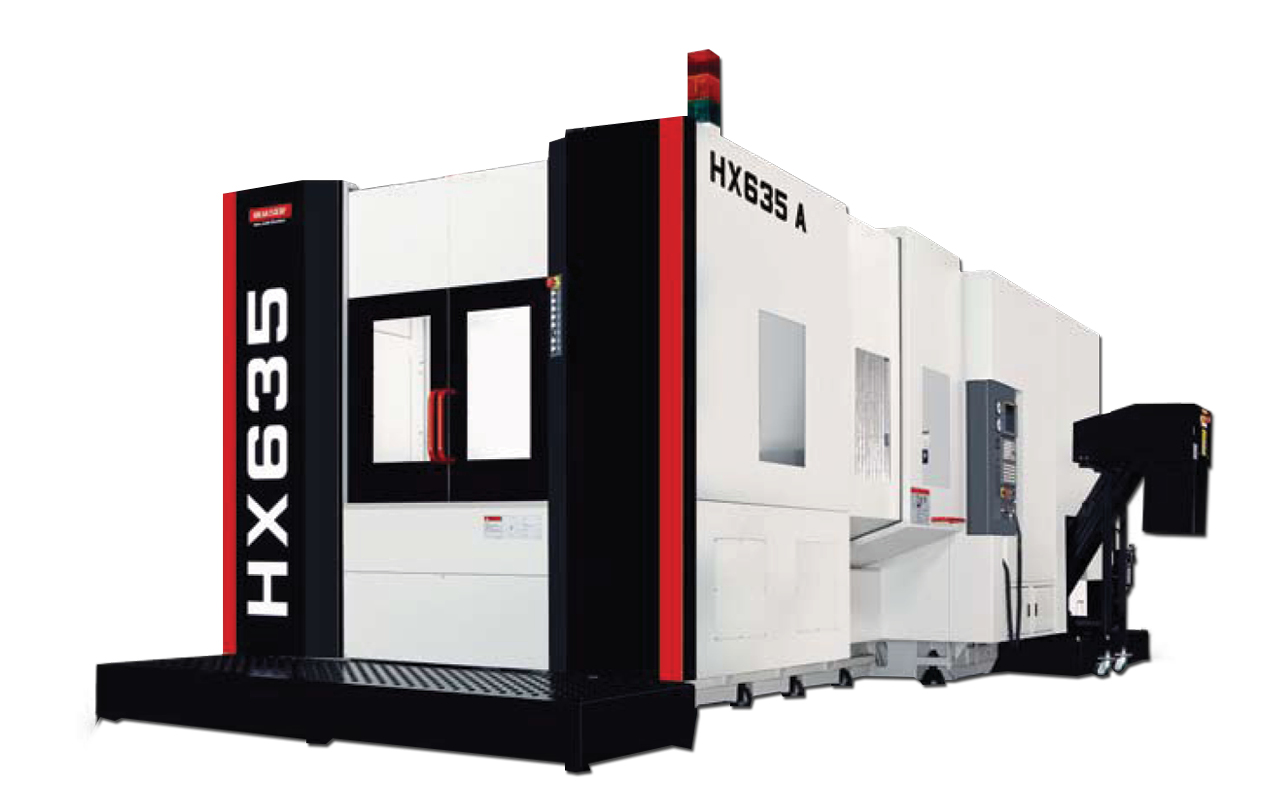

QUASER HX 635 — horizontálne obrábacie centrum

Použitie

Sériová výroba náročných dielcov

Horizontálne centrá rady HX sú navrhnuté tak, aby variabilitou prevedení uspokojili požiadavky náročných užívateľov. HX 635 so stolom 630 × 630 mm a nosnosťou 900 kg pokrýva stredne veľké dielce v strojárstve, energetike aj vo výrobe komponentov.

  • Strojárstvo a energetika — masívne dielce z ocele a liatiny v opakovaných sériách.
  • Automotive — bloky, telesá a príruby s odvodom triesky nadol pri horizontálnom vretene.
  • Výroba komponentov — vysoké nasadenie na jednu obsluhu vďaka dvom paletám.
  • Zákazková výroba — dva varianty stola (indexácia 1° alebo interpolácia 0,001°).

630 × 630

mm — rozmer palety

10 000

ot/min — max. otáčky vretena

240

max. počet nástrojov v zásobníku

900

kg — zaťaženie stola

Prevedenia

Dva varianty štvrtej osi

HX 635 sa vyrába v dvoch základných prevedeniach — podľa toho, či potrebujete polohovanie po celých stupňoch, alebo plynulú kontinuálnu štvrtú os.

HX 635 A

Indexovateľný stôl

Štvrtá os s indexáciou po 1° — robustné riešenie pre polohové obrábanie viacerých strán dielca. Pohon vretena remeňom + ZF prevodovka, 6000 ot/min.

HX 635 B

Plynulá štvrtá os

Plynule regulovateľné otáčanie stola s krokom 0,001° pre súvislé štvorosé obrábanie. Priamy pohon vretena so spojkou, 10 000 ot/min.

Riadenie

Fanuc alebo Heidenhain

Stroj dodávame s riadiacim systémom Fanuc alebo Heidenhain podľa zvyklostí vašej výroby a programátorov.

Vretenový kužeľ č. 50: HX 635 pracuje s vretenom BBT/ISO DIN 50, priemer vretena ø 100 mm, výkon až 37 kW a krútiaci moment 662 Nm — dostatočná rezerva pre ťažké hrubovanie aj do plného materiálu.

Časté otázky

Čo sa nás zákazníci pýtajú

Aký je rozdiel medzi verziou A a B?

Verzia A má indexovateľný stôl s krokom 1° — vhodný na polohové obrábanie strán dielca. Verzia B má plynulo regulovateľnú štvrtú os s krokom 0,001° pre súvislé štvorosé obrábanie. Ostatné pojazdy (X 1000, Y 800, Z 900 mm) a paleta 630 × 630 mm sú rovnaké.

Naozaj sa dá zásobník rozšíriť až na 240 nástrojov?

Áno. QUASER pre HX 635 vyvinul patentovaný stavebnicový zásobník. Štandard je 40 miest, v opcii 60 a 150, a skladaním zásobníkov sa kapacita dá zvýšiť až na 240 nástrojov — ideálne pre výrobu s veľkým počtom rôznych operácií bez preväzovania.

Prečo horizontálne centrum namiesto vertikálneho?

Pri horizontálnom vretene padá trieska sama nadol a neusadzuje sa na obrobku — čo je pri dlhých sériách a hlbokých kapsách zásadné pre stabilitu procesu a životnosť nástrojov. Spolu s dvojpaletovou výmenou (15 s) dosiahnete výrazne vyššie nasadenie stroja než pri jednopaletovom vertikálnom centre.

Ako je to so servisom na Slovensku?

Servis a záruku zabezpečujeme priamo my — po slovensky a z Trenčína. QUASER zastupujeme dlhodobo, takže inštaláciu, zaškolenie obsluhy aj bežné servisné zásahy riešime vlastnými technikmi vrátane náhradných dielov.

Technické špecifikácie

Parametre v štandardnej konfigurácii

Na stiahnutie

Technické podklady a dokumenty

Quaser HX séria — produktový katalóg PDF · 3,2 MB
Výrobca

Quaser

Quaser

QUASER patrí k najlepším výrobcom obrábacích strojov nielen v Ázii, ale na celom svete.
