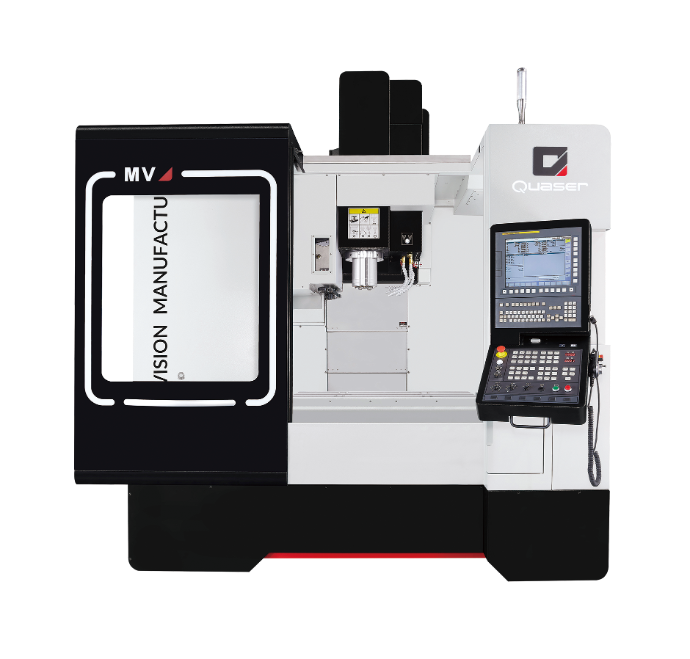

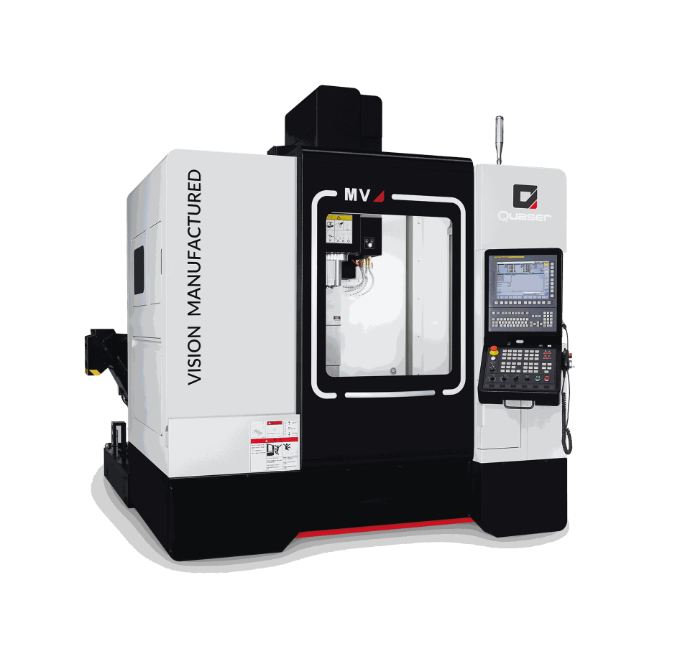

MV3
Najnovšia generácia vertikálneho centra radu MV – vysoká tuhosť a presnosť, riadenie Fanuc, Heidenhain alebo Siemens.
- Pojazd v osi X (mm)
- 1020
- Pojazd v osi Y (mm)
- 610
- Pojazd v osi Z (mm)
- 610
- Rozmery stola (mm)
- 1200 × 600
Prečo MV3
Najnovšia generácia rady MV
Quaser MV3 je priamy nástupca osvedčeného MV184 v rovnakej veľkostnej triede — rovnaké osi, stôl aj nosnosť, no s dôrazom na termálnu stabilitu, spoľahlivosť a presnosť. Vretenom s keramickými ložiskami a olejom chladenou konštrukciou posúva rad MV o generáciu ďalej.
Termálna stabilita
Olejom chladené guľôčkové skrutky, vreteno aj skriňa udržujú teplotu stroja v úzkom rozsahu — menší tepelný drift znamená stabilnejší rozmer dielca počas dlhých cyklov.
Presné vreteno
Keramické ložiská vretena a kužeľ ISO 40 s čelovým aj kužeľovým kontaktom (BIG PLUS) v štandarde zvyšujú tuhosť upnutia nástroja a opakovateľnosť pri náročnom frézovaní.
Výmena nástroja za 4,7 s
Zásobník na 30 nástrojov v štandarde (voliteľne 48 alebo 60) mení nástroj podľa normy ISO 10791-9 za 4,7 sekundy — kratšie prestoje pri kusovej aj sériovej výrobe.
Riadenie podľa výberu
MV3 sa dodáva s riadiacim systémom Fanuc, Heidenhain alebo Siemens — vyberte si podľa toho, na čo je zvyknutá vaša obsluha a programátori.
Použitie
Presné frézovanie ocele, liatiny aj hliníka
Pracovný priestor 1020 × 610 × 610 mm a stôl 1200 × 600 mm s nosnosťou 500 kg robia z MV3 univerzálny stroj pre strojársku výrobu aj formárstvo. Ergonomický dizajn s dôrazom na jednoduchú údržbu skracuje čas pri servise a prestavbe.
- Strojárska výroba a subdodávky — presné frézovanie ocele, liatiny a nerezu.
- Formárstvo — tuhá konštrukcia a stabilné vreteno pre kvalitný povrch foriem.
- Obrábanie hliníka — vyššie otáčky vretena (až 24 000 ot/min) pre ľahké zliatiny.
- Kusová aj sériová výroba — rýchla výmena nástroja a nosný stôl pre viacnásobné upnutie.
24 000
ot/min — max. otáčky vretena
4,7 s
výmena nástroja (ISO 10791-9)
40 m/min
rýchloposuv v osiach X a Y
500 kg
max. zaťaženie pracovného stola
Prevedenia
Vreteno podľa vašej výroby
MV3 sa dodáva v niekoľkých prevedeniach vretena — od štandardných otáčok pre oceľ a liatinu až po vysokootáčkové verzie pre hliník a jemné dielce. Osi, stôl aj nosnosť zostávajú rovnaké.
12C
12 000 ot/min
Základné prevedenie pre tuhé obrábanie ocele a liatiny s vysokým krútiacim momentom.
15C
15 000 ot/min
Univerzálna voľba pre zmiešanú výrobu — vyváženie krútiaceho momentu a otáčok.
20C
20 000 ot/min
Vyššie otáčky pre ľahšie zliatiny a jemnejšie dokončovacie operácie.
24M
24 000 ot/min
Vysokootáčkové vreteno pre hliník a jemné dielce s dôrazom na kvalitu povrchu.
Riadenie a servis podľa vás: MV3 dodávame s riadiacim systémom Fanuc, Heidenhain alebo Siemens. Dopravu, inštaláciu aj servis zabezpečujeme priamo z Trenčína — po slovensky a z prvej ruky, keďže stroje Quaser máme v ponuke dlhodobo.
Časté otázky
Čo sa nás zákazníci pýtajú
Aký je rozdiel oproti staršiemu MV184?
MV3 je najnovšia generácia rovnakej veľkostnej triedy — osi 1020 × 610 × 610 mm, stôl 1200 × 600 mm aj nosnosť 500 kg zostávajú rovnaké ako pri MV184. Novinkou je dôraz na termálnu stabilitu (olejom chladené skrutky, vreteno aj skriňa), keramické ložiská vretena a ergonomický dizajn pre jednoduchšiu údržbu — teda vyššiu spoľahlivosť a presnosť.
Aké riadenie si môžem k MV3 vybrať?
Na výber je riadiaci systém Fanuc, Heidenhain alebo Siemens. Vyberte si podľa toho, na aké prostredie sú zvyknutí vaši operátori a programátori — pomôžeme vám s výberom aj s prvým nastavením.
Aké materiály MV3 obrába?
Stroj je určený na presné frézovanie ocele, liatiny, hliníka a nerezu. Vďaka výberu prevedenia vretena od 12 000 do 24 000 ot/min ho vyladíte na tuhé obrábanie ocele aj na vysokootáčkové obrábanie ľahkých zliatin.
Ako je to so servisom a dodaním?
Dopravu, inštaláciu aj servis zabezpečujeme priamo z Trenčína, v slovenčine. Stroje Quaser máme v dlhodobej ponuke, takže vieme poradiť s výberom prevedenia, riadenia aj nástrojového vybavenia podľa vašej výroby.
Parametre v štandardnej konfigurácii
| Pracovný rozsah | |
| Pojazd v osi X (mm) | 1020 |
| Pojazd v osi Y (mm) | 610 |
| Pojazd v osi Z (mm) | 610 |
| Rozmery stola (mm) | 1200 × 600 |
| Max. zaťaženie stola (kg) | 500 |
| Vzdialenosť čela vretena od stola (mm) | 100 – 710 |
| Vreteno | |
| Kužeľ vretena | ISO 40 (BT40), BIG PLUS |
| Max. otáčky vretena (ot/min) | 12 000 / 15 000 / 20 000 / 24 000 |
| Posuv | |
| Rýchloposuvy X/Y/Z (m/min) | 32/32/32, resp. 40/40/36 |
| Zásobník nástrojov | |
| Kapacita zásobníka | 30 (štandard) / 48 / 60 |
| Čas výmeny nástroja ISO 10791-9 (s) | 4,7 |
| Max. priemer nástroja (mm) | Ø 76,2 (Ø 125 pri vynechaní susednej pozície) |
| Max. dĺžka nástroja (mm) | 280 |
| Max. hmotnosť nástroja (kg) | 7 |
| Rozmery a napájanie | |
| Hmotnosť stroja (kg) | 7 090 |
| Výška stroja (mm) | 3 030 |
| Pôdorys (mm) | 2 830 × 3 340 |
| Riadiaci systém | Fanuc, Heidenhain alebo Siemens |
| Napájanie | 220 – 230 V / 380 – 415 V, 50 – 60 Hz |
Stroj v reálnej prevádzke
Vertikálne obrábacie centrum Quaser radu MV — reportáž MTDCNC.
