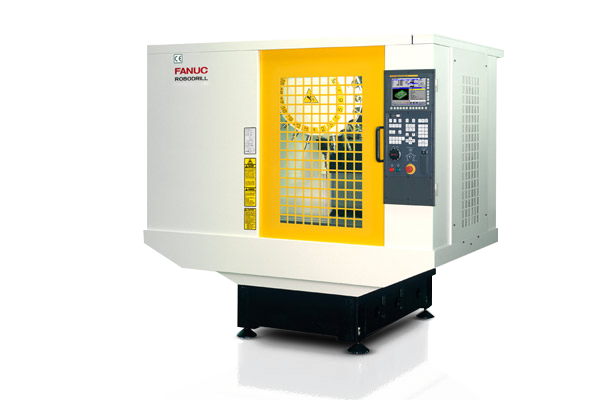

Robodrill
Vysokorýchlostné obrábacie centrá s vysokou presnosťou a spoľahlivosťou
- Max. otáčky vretena (ot./min)
- 10 000 – 24 000
- Výkon hlavného motora (kW)
- 7,5/5,5
- Napäťová sústava
- 200 VAC / 3 / 50 Hz
Prečo Robodrill
Kompaktné centrum, ktoré poháňa svetovú elektroniku
FANUC Robodrill je najrozšírenejšie kompaktné obrábacie centrum na svete — prakticky všetky zariadenia Apple sa obrábajú práve na Robodrilloch. Rýchlosť, presnosť a povestná bezporuchovosť v jednom stroji.
Výmena nástroja za 1,6 s
Revolverový zásobník na 21 nástrojov mení nástroj trieska–trieska za 1,6 sekundy. Menej prestojov, kratšie cykly, vyššia produktivita série.
Presnosť 0,002 mm
Opakovateľná presnosť nábehu do pozície 2 µm a vretená až do 24 000 ot/min zvládajú jemné dielce aj náročné merania.
CNC Fanuc 31iB5
Pokročilý riadiaci systém s AI konturingom a prípravou na Priemysel 4.0 je v základnej výbave — žiadne príplatky za riadenie.
Overený vo vlastnej výrobe
Robodrilly používame v našej výrobnej divízii od roku 2006. Bezporuchovosť, ktorú užívatelia popisujú, vieme potvrdiť z prvej ruky.
Použitie
Od jemných dielcov po kalené ocele
Robodrill bol vyvinutý pre výrobu jemných súčiastok z hliníka, kompozitných zliatin či grafitu — uplatní sa však aj pri výrobe foriem a obrábaní kalených dielcov. Univerzálne zvláda vŕtanie, závitovanie, frézovanie aj profilovanie.
- Elektronika a polovodiče — presné hliníkové diely v dlhých sériách.
- Medicína a hodinárstvo — jemná geometria s mikrónovou presnosťou.
- Automotive a letectvo — spoľahlivosť v plne automatizovaných bunkách.
- Nástrojárne — formy a kalené dielce s dokonalým povrchom.
24 000
ot/min — max. otáčky vretena
1,6 s
výmena nástroja trieska–trieska
54 m/min
rýchloposuvy vo všetkých osiach
0,002 mm
opakovateľná presnosť polohovania
Modely
Tri veľkosti pre rôzne dielce
Séria α-D21iB5 sa dodáva v troch veľkostiach pracovného priestoru — od kompaktnej S po dlhú L s pojazdom 700 mm v osi X. Všetky s vretenom č. 30 a rovnakou dynamikou.
α-D21SiB5
Short — 300 mm
Najkompaktnejší model so stolom 630 × 330 mm a nosnosťou 200 kg. Ideálny pre malé presné dielce a husté rozmiestnenie strojov.
α-D21MiB5
Medium — 500 mm
Zlatý stred so stolom 650 × 400 mm a nosnosťou 300 kg — najuniverzálnejšia voľba pre zmiešanú výrobu.
α-D21LiB5
Long — 700 mm
Stôl 850 × 410 mm pre dlhšie dielce alebo viacnásobné upnutie — viac kusov na jeden cyklus.
Automatizácia bez kompromisov: Robodrill má natívne rozhranie pre roboty FANUC — bezobslužná prevádzka 24/7 vrátane prediktívnej údržby a AI diagnostiky. Radi vám navrhneme celú robotizovanú bunku.
Časté otázky
Čo sa nás zákazníci pýtajú
Zvládne Robodrill aj ocele a kalené materiály?
Áno. Hoci je stroj preslávený obrábaním hliníka a ľahkých zliatin, s vhodným nástrojovým vybavením bez problémov obrába formy aj kalené dielce — presnosť polohovania 2 µm sa nemení.
Dá sa Robodrill rozšíriť o 4. a 5. os?
Áno, stroj je dostupný v konfigurácii s 3, 4 aj 5 súvisle riadenými osami. Otočno-sklopné stoly dodávame a integrujeme vrátane nastavenia riadiaceho systému.
Ako je to so servisom a náhradnými dielmi?
Servis zabezpečujeme priamo my — po slovensky a z Trenčína. Robodrilly prevádzkujeme vo vlastnej výrobe od roku 2006, takže diagnostiku a bežné zásahy riešime z vlastných skúseností a skladu dielov.
Prečo sa Robodrillu hovorí „stroj, ktorý vyrába iPhony“?
Kombinácia rýchlosti výmeny nástroja, presnosti a spoľahlivosti z neho urobila štandard v elektronickom priemysle — prakticky všetky zariadenia Apple prechádzajú pri výrobe Robodrillmi.
Parametre v štandardnej konfigurácii
| α-D21SiB5 | α-D21MiB5 | α-D21LiB5 | |
| Pojazd v osi x (mm) | 300 | 500 | 700 |
| Pojazd v osi y (mm) | 300(+100) | 400 | 400 |
| Pojazd v osi z (mm) | 330 | 330 | 330 |
| Rozmer pracovného stola (mm) | 630×330 | 650×400 | 850×410 |
| Maximálne zaťaženie stola (kg) | 200 | 300 | 300 |
| Max. otáčky vretena (ot./min) | 10 000 – 24 000 | ||
| Ukončenie vretena (BT alebo ISO) | No. 30 | No. 30 | No. 30 |
| Rýchloposuv v osiach (m/min) | 54 | 54 | 54 |
| Max. veľkosť posuvu (mm/min) | 30 000 | 30 000 | 30 000 |
| Počet nástrojov v zásobníku | 21 | 21 | 21 |
| Čas výmeny nástroja: trieska-trieska (s) | 1,6 | 1,6 | 1,6 |
| Výkon hlavného motora (kW) | 7,5/5,5 | ||
| Opakovateľná presnosť nábehu do pozície (mm) | 0,002 | 0,002 | 0,002 |
| Napäťová sústava | 200 VAC / 3 / 50 Hz | ||
| Spotreba stlačeného vzduchu (m³/min) | 0,13 | 0,13 | 0,13 |
| Doporučený výkon kompresora (Mpa) | 0,5 | 0,5 | 0,5 |
| Kapacita chladiacej nádrže (l) | 100 | 100 | 100 |
| Výška stroja (mm) | 2400 | 2400 | 2400 |
| Šírka stroja (mm) | 995 | 1565 | 2115 |
| Hĺbka stroja (mm) | 2210 | 2210 | 2210 |
| Hmotnosť stroja (kg) | 1950 | 2000 | 2100 |
| CNC systém | Fanuc 31iB5 | Fanuc 31iB5 | Fanuc 31iB5 |

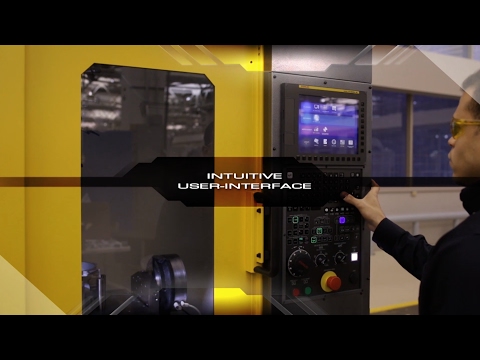

Stroj v reálnej prevádzke
FANUC ROBODRILL α-DiB5 – kompaktné obrábacie centrum, oficiálne video FANUC.
