UX500APC

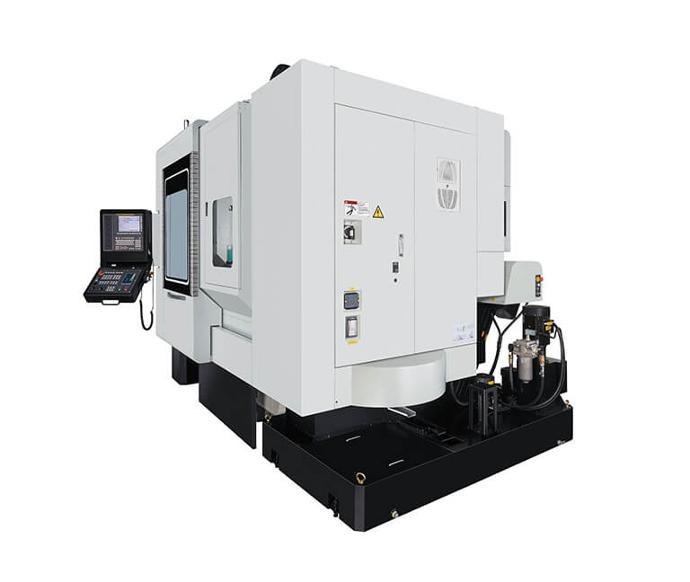

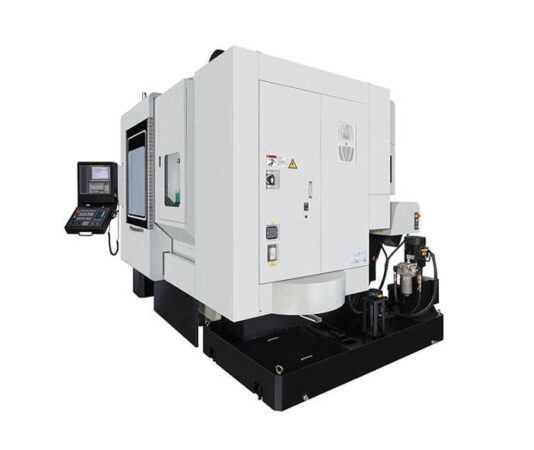

Päťosé obrábacie centrum Quaser UX500APC s otočno-sklopným stolom (osi B a C) a automatickým výmenníkom paliet — dve pracovné zóny umožňujú obrábať jednu paletu, kým sa druhá zakladá. Ideálne na sériovú a bezobslužnú (lights-out) výrobu; riadenie Fanuc, H

Pojazd X / Y / Z (mm)
712 / 508 / 515
Rozmer stola (mm)
□ 400
Max. otáčky vretena (ot/min)
9 000 – 15 000
Zásobník nástrojov
48 (štandard)
Cenová ponuka +421 907 720 678
Doprava a inštalácia v SR Odpoveď do 24 hodín

Prečo UX500APC

5-osé obrábanie bez prestojov

UX500APC spája päťosé obrábacie centrum UX500 s otočno-sklopným stolom (osi B a C) a automatickým výmenníkom paliet. Dve pracovné zóny umožňujú obrábať jednu paletu, kým obsluha zakladá druhú — stroj beží ďalej a využitie kapacity rastie.

Výmenník paliet

Automatický výmenník paliet skracuje prestoje pri zakladaní a vykladaní dielca — stroj obrába jednu paletu, kým sa druhá pripravuje.

Plné 5-osé obrábanie

Otočno-sklopný stôl s osami B a C spracuje zložité tvary z piatich strán v jedinom upnutí, bez prepínania obrobku.

Bezobslužná výroba

Modulárny systém umožňuje rozšíriť počet paliet a nástrojov — ideálne na sériovú a lights-out výrobu bez trvalej obsluhy.

Vreteno 15 000 ot/min

Otáčky 9 000 – 15 000 ot/min v kuželi ISO 40 pre presné 5-osé frézovanie hliníka aj ocele.

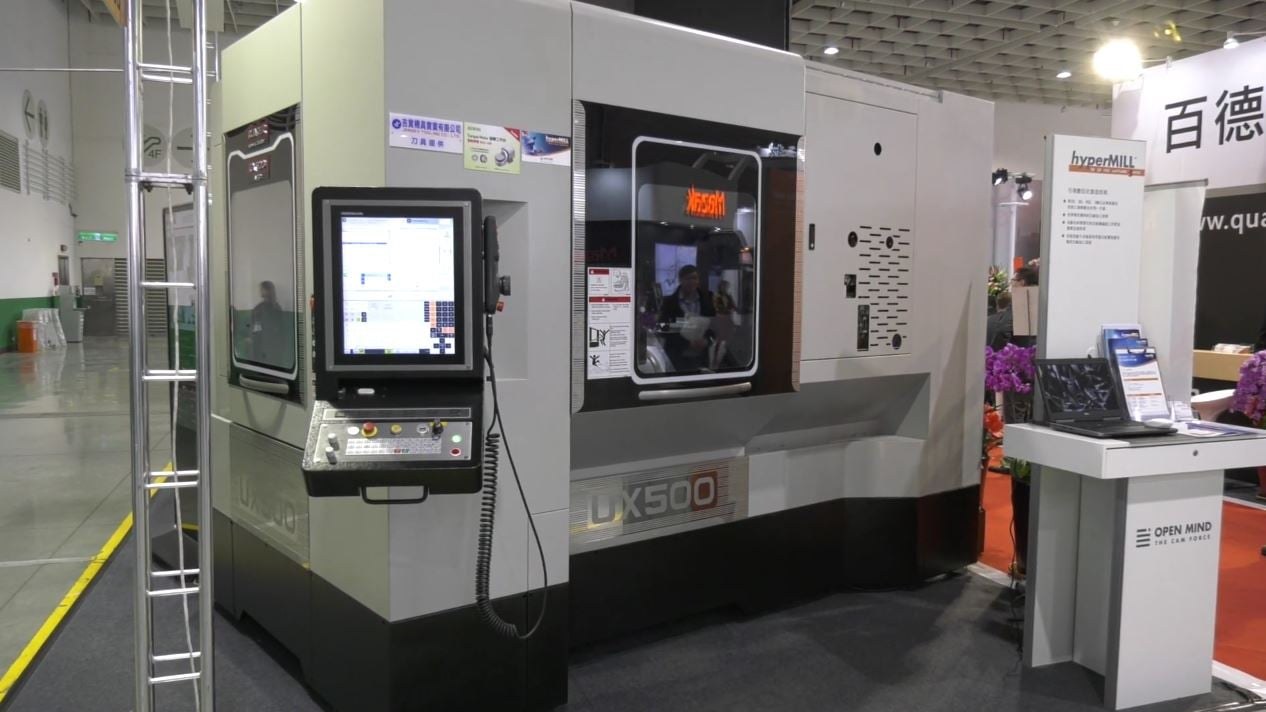

Quaser UX500APC — 5-osé obrábacie centrum s výmenníkom paliet

Použitie

Sériová a bezobslužná 5-osá výroba

Kombinácia piatich osí a paletizácie robí z UX500APC nástroj na opakovanú výrobu presných dielcov s minimálnou obsluhou — aj cez noc a víkendy.

  • Sériová výroba — opakované dielce v stálej kvalite pri vysokom využití stroja.
  • Lights-out prevádzka — bezobslužné obrábanie cez noc vďaka zásobe paliet a nástrojov.
  • Medicínska technika — presné komponenty z ťažkoobrobiteľných materiálov z piatich strán.
  • Subdodávky a automotive — zložité dielce s viacerými operáciami bez prepínania.

2

pracovné zóny (výmenník paliet)

712

mm — pojazd v osi X

15 000

ot/min — max. otáčky vretena

48

pozícií v zásobníku nástrojov

Automatizácia

Ako výmenník paliet zvyšuje výkon

Princíp dvoch pracovných zón je jednoduchý: kým stroj obrába, obsluha pripravuje ďalší dielec. Prestoje na zakladanie sa presúvajú mimo strojného času a výroba beží plynulejšie.

1

Obrábanie

Stroj obrába dielec na palete vo vnútornej pracovnej zóne v plných piatich osiach.

2

Príprava

Súčasne obsluha zakladá ďalší obrobok na paletu vo vonkajšej zakladacej zóne.

3

Výmena

Po dokončení sa palety automaticky vymenia a cyklus pokračuje bez čakania na obsluhu.

Servis po slovensky, z Trenčína: stroj u vás uvedieme do prevádzky, zaškolíme obsluhu a postaráme sa oň počas celej životnosti — vrátane nastavenia paletizácie, 5-osého riadenia a automatizácie na mieru.

Časté otázky

Čo sa nás zákazníci pýtajú

Ako funguje automatický výmenník paliet?

UX500APC má dve pracovné zóny. Kým stroj obrába dielec na jednej palete, obsluha zakladá ďalší obrobok na druhú. Po dokončení sa palety automaticky vymenia — prestoje na zakladanie tak nezaťažujú strojný čas.

Zvládne stroj bezobslužnú (lights-out) výrobu?

Áno. Vďaka výmenníku paliet a zásobníku na 48 nástrojov dokáže stroj obrábať sériu dielcov aj cez noc. Systém je modulárny — počet paliet a nástrojov je možné rozšíriť podľa objemu výroby.

Aké veľké dielce sa na UX500APC zmestia?

Swing dosahuje Ø 500 mm a max. obrobok Ø 500 × 350 mm pri nosnosti stola 200 kg. Otočno-sklopný stôl s osami B a C obrobí dielec z piatich strán v jednom upnutí.

Ako je to so servisom a uvedením do prevádzky?

Servis zabezpečujeme priamo my — po slovensky a z Trenčína, vrátane inštalácie paletizácie, nastavenia 5-osého riadenia, zaškolenia obsluhy a vzdialenej podpory.

Technické špecifikácie

Parametre v štandardnej konfigurácii

Na stiahnutie

Technické podklady a dokumenty

Quaser UX500 — produktový katalóg PDF · 6,7 MB
