UX630

Päťosé obrábacie centrum Quaser UX630 s otočno-sklopným stolom (os B ±120°, os C) a najväčším pracovným priestorom v rade UX — pojazd X 900 mm, swing Ø630 mm a nosnosť stola 500 kg. Riadenie Fanuc, Heidenhain alebo Siemens podľa výberu.

Pojazd X / Y / Z (mm)
900 / 700 / 610
Priemer stola (mm)
Ø 480
Max. otáčky vretena (ot/min)
12 000 – 18 000
Zásobník nástrojov
48 (štandard)
Cenová ponuka +421 907 720 678
Doprava a inštalácia v SR Odpoveď do 24 hodín

Prečo UX630

Najväčší 5-osý priestor v rade UX

UX630 je vrcholný model päťosej rady UX Quaser. Otočno-sklopný stôl s osami B a C spája obrábanie zložitých tvarov z piatich strán v jednom upnutí s najväčším pracovným priestorom rady — pojazd X 900 mm a swing Ø 630 mm.

Plné 5-osé obrábanie

Otočno-sklopný stôl s osou B ±120° a plynulou osou C spracuje zložité dielce z piatich strán v jedinom upnutí.

Veľký pracovný priestor

Pojazd X 900 mm, swing Ø 630 mm a obrobok až Ø 630 × 600 mm — priestor pre rozmerné 5-osé dielce.

Vysoká nosnosť stola

Nosnosť stola 500 kg zvládne aj ťažké oceľové a liatinové obrobky pri plnej dynamike piatich osí.

Vreteno 18 000 ot/min

Otáčky 12 000 – 18 000 ot/min v kuželi ISO 40 pre presné frézovanie hliníka aj ocele.

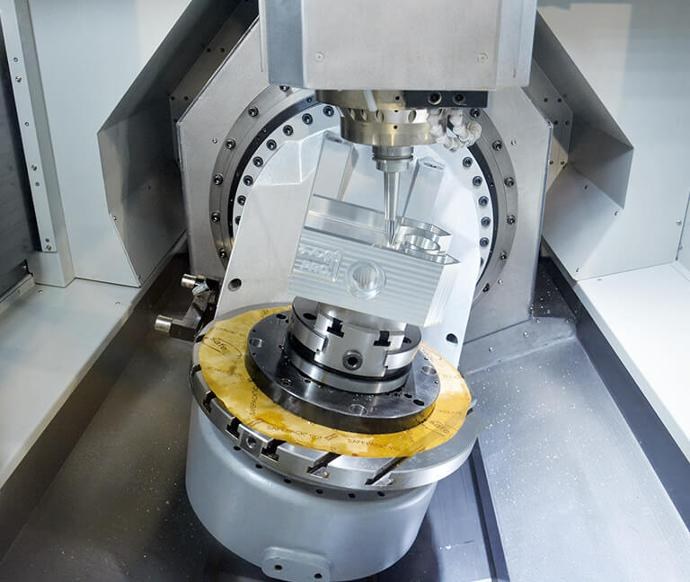

Quaser UX630 — 5-osé obrábacie centrum

Použitie

Zložité tvary a rozmanité 5-osé dielce

Vďaka veľkému swingu, osi B ±120° a nosnosti 500 kg zvládne UX630 náročné päťosé obrobky, ktoré by na menšie centrá nepasovali.

  • Letectvo a energetika — impelery, obežné kolesá a tvarovo zložité dielce z piatich strán.
  • Nástrojárne a formárne — formy a elektródy s presnými uhlami v jednom upnutí.
  • Medicínska technika — implantáty a presné komponenty z ťažkoobrobiteľných materiálov.
  • Strojárstvo a subdodávky — konštrukčné dielce s viacerými operáciami bez prepínania.

900

mm — pojazd v osi X

±120°

rozsah sklopenia osi B

Ø 630

mm — max. otočenie (swing)

500

kg — nosnosť stola

Rada UX

UX500, UX630 a verzie APC

Modely päťosej rady UX zdieľajú koncept otočno-sklopného stola s osami B a C. Líšia sa veľkosťou pracovného priestoru a možnosťou paletizácie — vyberte podľa svojich dielcov a objemu výroby.

UX500

Kompaktný 5-osý základ

Menší swing a stôl pre presné dielce v kuželi ISO 40. Základ rady s osami B a C.

UX630

Pojazd X 900 mm

Swing Ø 630 mm, nosnosť 500 kg. Najväčší 5-osý priestor rady pre rozmerné obrobky.

APC

Verzie s paletizáciou

UX500APC a UX630APC pridávajú automatický výmenník paliet pre sériovú a bezobslužnú výrobu.

Servis po slovensky, z Trenčína: stroj u vás uvedieme do prevádzky, zaškolíme obsluhu a postaráme sa oň počas celej životnosti — vrátane nastavenia 5-osého riadenia a automatizácie na mieru.

Časté otázky

Čo sa nás zákazníci pýtajú

Aký riadiaci systém si môžem vybrať?

UX630 dodávame s riadením Fanuc, Heidenhain alebo Siemens — vždy s plnou podporou 5-osej kinematiky a transformácií. Systém vyberáme podľa vašich zvyklostí a typu výroby.

Ako funguje 5-osé obrábanie na UX630?

Otočno-sklopný stôl sklápa obrobok v osi B v rozsahu ±120° a plynulo ho otáča v osi C. Nástroj tak dosiahne na dielec z piatich strán v jednom upnutí — bez prepínania a straty presnosti.

Aké veľké a ťažké obrobky stroj zvládne?

Swing dosahuje Ø 630 mm, max. obrobok Ø 630 × 600 mm a nosnosť stola je 500 kg. Vďaka tuhej konštrukcii zvládne aj silový záber do ocele a liatiny.

Dá sa UX630 automatizovať?

Áno. K dispozícii je verzia UX630APC s automatickým výmenníkom paliet pre bezobslužnú výrobu, prípadne integrácia robota. Servis a uvedenie do prevádzky zabezpečujeme priamo my — z Trenčína.

Technické špecifikácie

Parametre v štandardnej konfigurácii

Výrobca

Quaser

Quaser

QUASER patrí k najlepším výrobcom obrábacích strojov nielen v Ázii, ale na celom svete.

Profil výrobcu
