HX 504 – HX 505

Horizontálne centrum HX 504 svojou variabilitou prevedení uspokojí aj požiadavky náročných používateľov

Rozmer palety (mm)
500 × 500
Maximálna výška obrobku (mm)
800
Nosnosť stola (kg)
500
Pojazd X/Y/Z (mm)
762/640/800
Cenová ponuka +421 907 720 678
Doprava a inštalácia v SR Odpoveď do 24 hodín

Prečo HX 504 / HX 505

Horizontálna produktivita s dvomi paletami v štandarde

Rada HX od spoločnosti Quaser je navrhnutá s jediným cieľom — minimalizovať neproduktívne časy. Kým stroj obrába, obsluha pripravuje ďalší dielec na druhej palete. HX 504 a HX 505 pritom variabilitou prevedení uspokoja aj náročných používateľov.

Výmena palety za 10,5 s

Dve palety 500 × 500 mm s ramenovým meničom a opakovateľnou presnosťou výmeny 0,01 mm. Upínanie ďalšieho kusu prebieha súbežne s obrábaním.

Vreteno podľa aplikácie

HX 504 s kužeľom BBT40 a otáčkami podľa prevedenia 8 000 až 15 000 ot/min pre dynamické obrábanie. HX 505 s kužeľom BBT50 a momentom až 457 Nm pre silové rezy.

Zásobník až na 240 nástrojov

HX 504 štandardne 48 alebo 60 pozícií s rozšírením na 120 či 240, HX 505 od 40 po 150 pozícií. Systém „random“ s obojsmernou voľbou skracuje čas výmeny.

Presnosť 0,008/0,004 mm

Presnosť polohovania podľa ISO 230-2 0,008/0,004 mm a podľa JIS 6338 ±0,003/±0,002 mm na 300 mm. Stabilná stavba stroja drží presnosť aj v sériovej prevádzke.

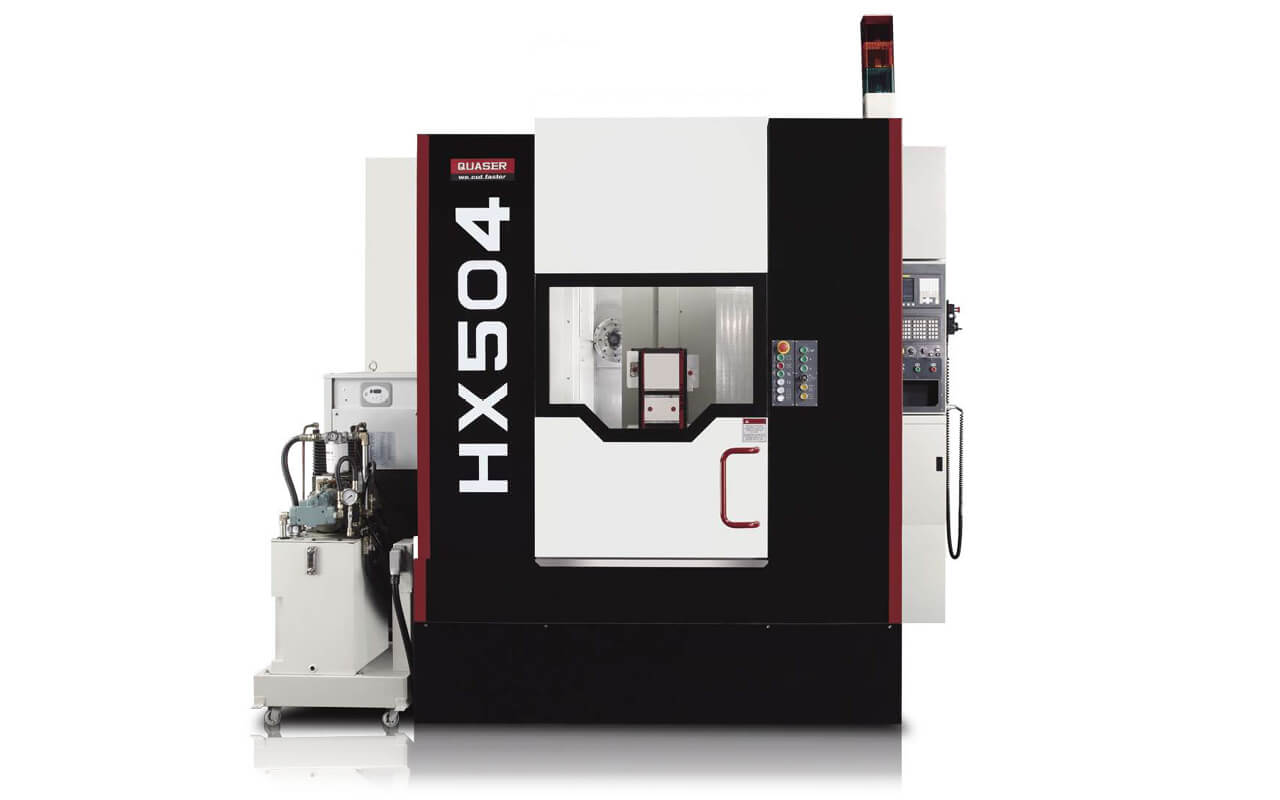

Quaser HX 504 — horizontálne obrábacie centrum

Použitie

Sériová výroba skriňových a prírubových dielcov

Horizontálna koncepcia s pojazdmi 762/640/800 mm zvládne obrobky do priemeru 762 mm (HX 504), resp. 800 mm (HX 505) a výšky 800 mm pri nosnosti stola 500 kg. Triesky padajú voľne dole, takže stroj je stavaný na dlhé série bez zásahov obsluhy.

  • Automotive — sériové obrábanie skríň prevodoviek a telies z viacerých strán na jedno upnutie.
  • Letectvo — presné dielce s polohovaním overeným podľa ISO 230-2 aj VDI 3441.
  • Energetika — silové obrábanie s vretenom BBT50 na verzii HX 505.
  • Zákazkové strojárstvo — rýchly prechod medzi zákazkami vďaka veľkému zásobníku nástrojov.

10,5 s

výmena palety ramenovým meničom

48 m/min

rýchloposuvy HX 504 v osiach X/Y/Z

15 000

ot/min — max. otáčky vretena HX 504

240

pozícií zásobníka nástrojov (opcia)

Prevedenia

Verzia A, verzia B alebo silnejší HX 505

HX 504 sa vyrába v dvoch základných prevedeniach štvrtej osi a obe sú dostupné aj vo výkonovej rade P (performance). Pre ťažšie rezy je tu HX 505 s vretenom BBT50.

HX 504 A

Indexovateľný stôl 1°

Štvrtá os s indexáciou po 1° — ekonomické riešenie pre viacstranné obrábanie skriňových dielcov v sérii.

HX 504 B

Plynulá 4. os 0,001°

Plynulo regulovateľné otáčanie stola s krokom 0,001° a otočením o 90° za 1,5 s — pre súvislé obrábanie v štyroch osiach.

HX 505

Vreteno BBT50, 457 Nm

Kužeľ BBT50 s ložiskami ø 100 mm, momentom až 457 Nm a nástrojmi do ø 110 mm a 20 kg — pre ťažké obrábanie ocelí a liatin. Dodáva sa s indexovateľným stolom (1°).

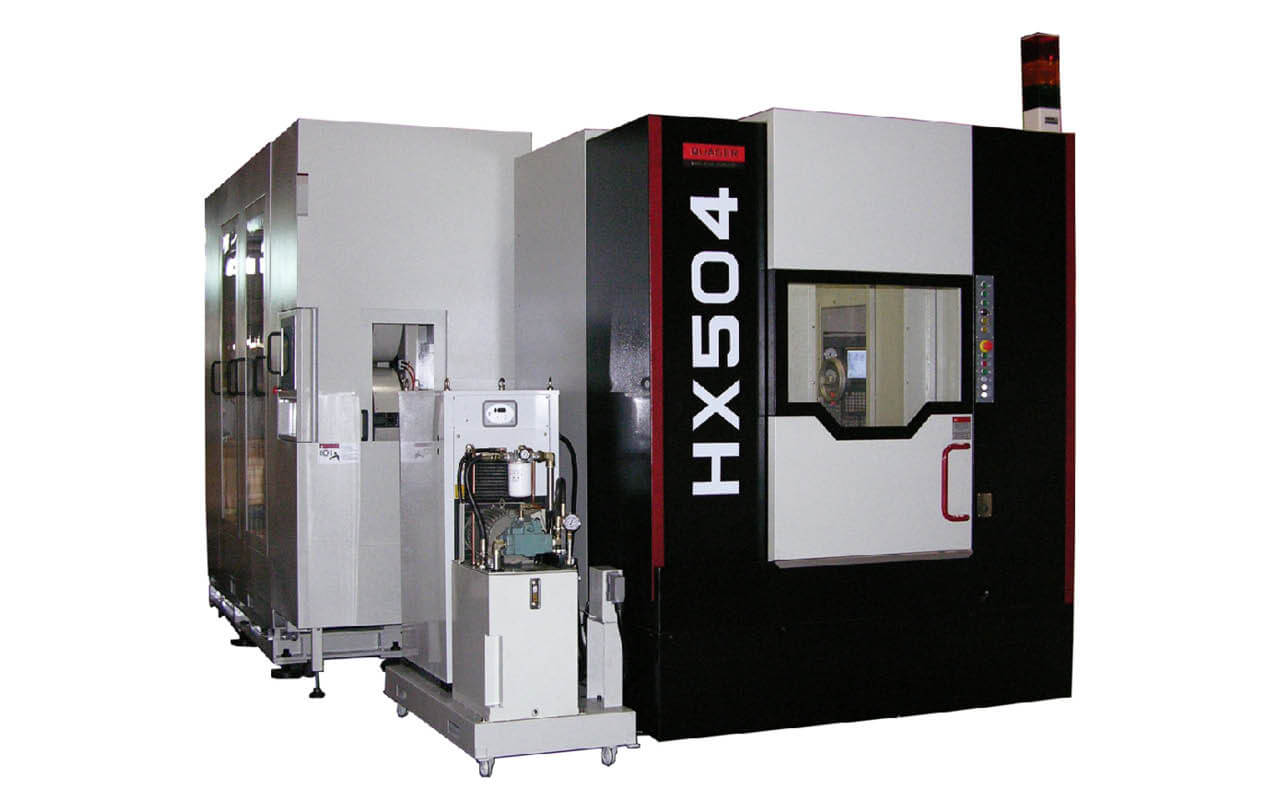

Riadenie podľa vašich zvyklostí: stroje dodávame s riadiacimi systémami FANUC 0i, HEIDENHAIN TNC620 alebo iTNC530. A keď séria narastie, rovnaká platforma existuje aj ako výrobná bunka HX 504 Cell s 8 alebo 14 paletami — radi vám navrhneme celé riešenie.

Časté otázky

Čo sa nás zákazníci pýtajú

Aký je rozdiel medzi verziou A a verziou B?

Verzia A má indexovateľný stôl s krokom 1° — polohuje sa medzi rezmi. Verzia B má plynulo regulovateľné otáčanie stola s rozlíšením 0,001°, takže štvrtá os môže byť súvisle riadená priamo počas obrábania. Verzia B má zároveň rýchlejšie otočenie o 90° (1,5 s oproti 2,5 s).

Kedy zvoliť HX 504 a kedy HX 505?

HX 504 s kužeľom BBT40 a otáčkami až 15 000 ot/min je voľba pre dynamické obrábanie hliníka a menších dielcov. HX 505 s kužeľom BBT50, momentom až 457 Nm a nástrojmi do ø 110 mm a 20 kg je stavaný na silové frézovanie a vŕtanie ocelí a liatin. Pracovný priestor majú takmer zhodný.

Čo znamená výkonová rada P?

Prevedenia A aj B stroja HX 504 sa dodávajú aj v rade P (performance) — s vyššími otáčkami vretena až 15 000 ot/min a rýchloposuvmi až 48 m/min. Odporučíme vám ju, ak je pre vás rozhodujúci čas cyklu.

Ako je to so servisom a uvedením do prevádzky?

Dodávku, inštaláciu, zaškolenie aj servis zabezpečujeme my — po slovensky a z Trenčína. Pomôžeme aj s voľbou prevedenia, technológiou upnutia a s nástrojovým vybavením pre vaše dielce.

Vlastnosti

Kľúčové prvky, ktoré robia rozdiel

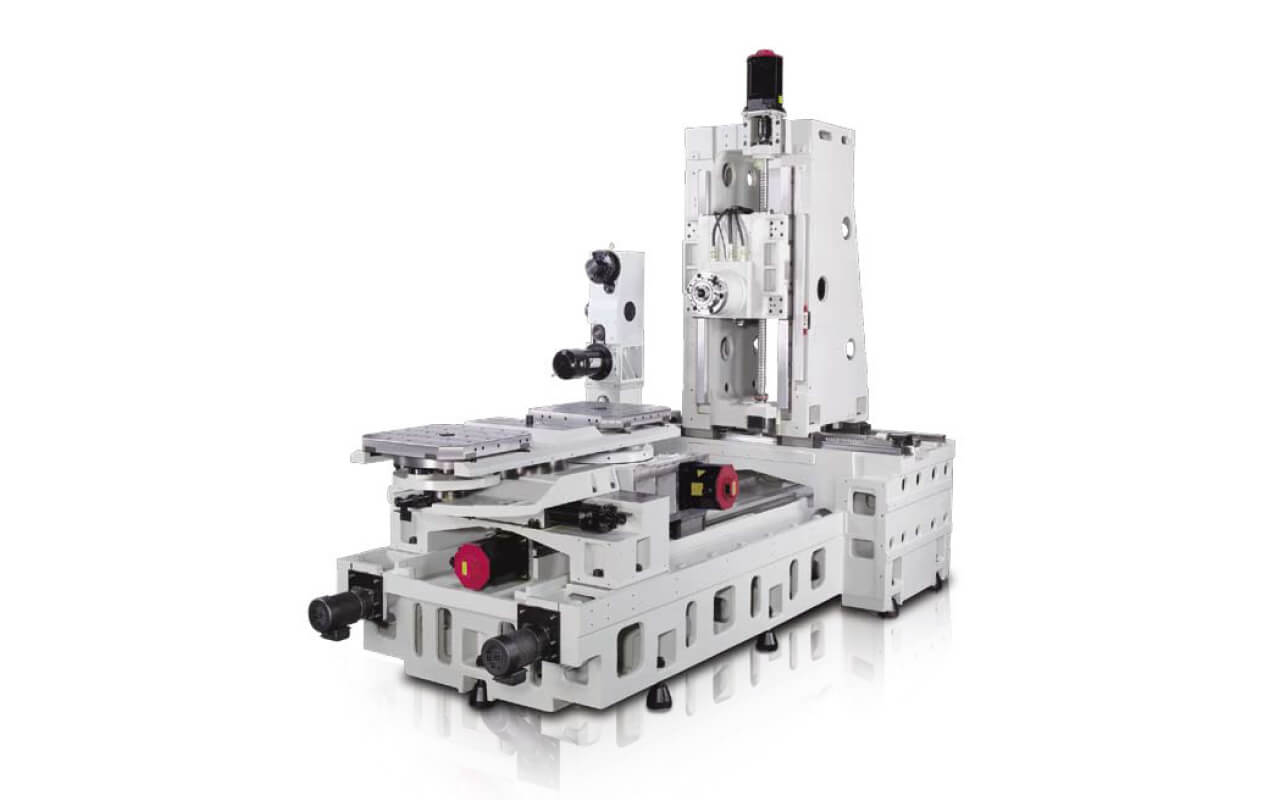

Výnimočné technické riešenie pohonu stola

Centrá majú výnimočné technické riešenie pohonu stola/palety: pohon unikátnym šnekovým systémom (paleta 500 × 500 mm). Pohon vyvinie moment 4000 Nm a spevňujúcu silu/moment 3700 Nm.

Mazanie ložísk

Priame vnútorné mazanie ložísk vretena prebieha v intervale 70 hodín. Vďaka tomuto systému nie je možné, aby sa do ložísk dostali nečistoty, ako sa môže stať pri mazaní olejovou hmlou. Štandardnou výbavou je systém vnútorného chladenia stredom vretena 20 bar. Opciou je chladenie stredom vretena 50 bar, s filtračnou jednotkou.

Pohon pracovných vretien

K dispozícii sú vretená hnané pomocou dvojitého kalibrovaného ozubeného remeňa s vyvažovaním pre otáčky.


Technické špecifikácie

Parametre v štandardnej konfigurácii

Video

Stroj v reálnej prevádzke

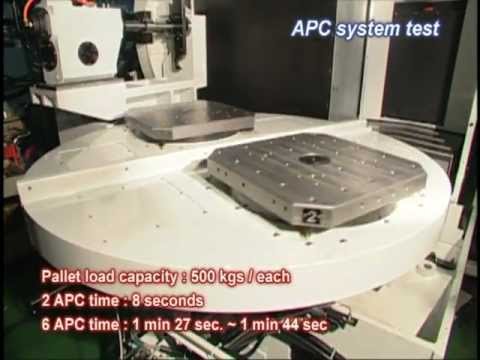

Quaser HX504 zo série HX504/HX505 – horizontálne obrábacie centrum v prevádzke.

Náhľad videa
Na stiahnutie

Technické podklady a dokumenty

Technický katalóg — HX 504 – HX 505 PDF · 7,1 MB
Quaser HX séria — produktový katalóg PDF · 3,2 MB
Výrobca

Quaser

Quaser

QUASER patrí k najlepším výrobcom obrábacích strojov nielen v Ázii, ale na celom svete.
