MF700

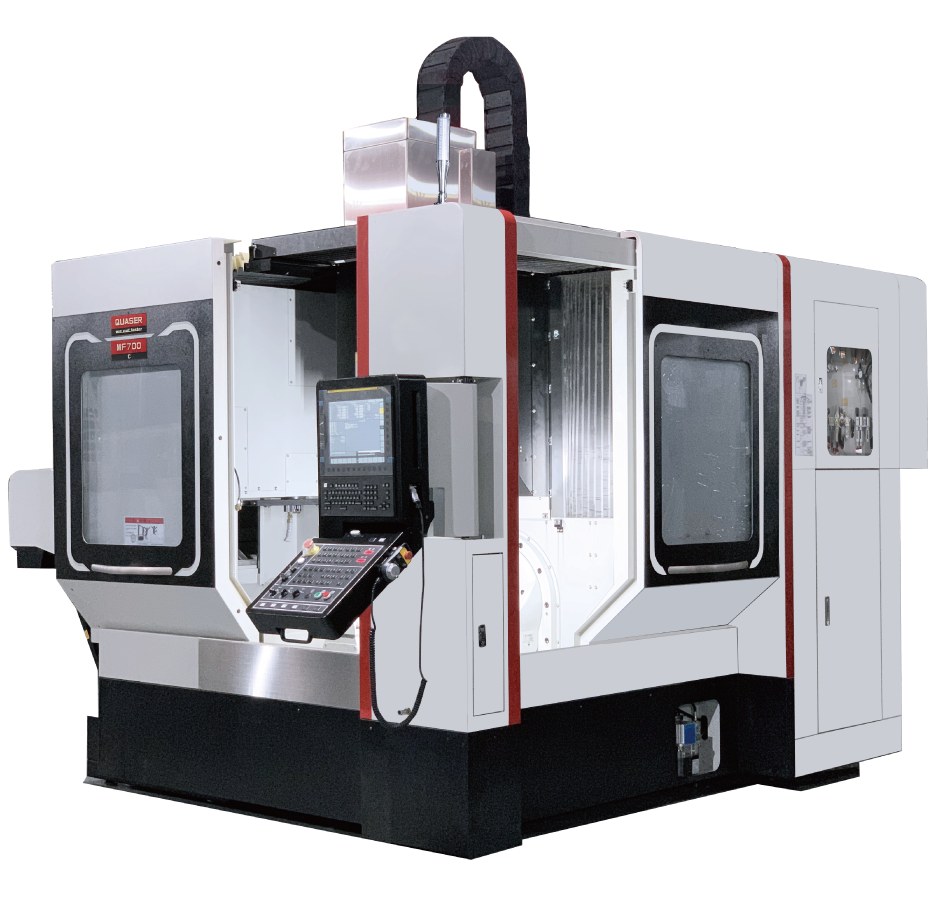

Päťosé obrábacie centrum Quaser MF700 s pohyblivým stĺpom a C-rámovou konštrukciou — otočno-sklopný stôl do priemeru 700 mm, nosnosť 500 kg a súvislé 5-osé obrábanie zložitých dielcov. Riadenie Fanuc, Heidenhain, Siemens alebo Mitsubishi podľa výberu.
- Pojazd X / Y / Z (mm)
- 820 / 570 / 530
- Nosnosť stola (kg)
- 500
- Vzdialenosť čela vretena od stola (mm)
- 115 – 645
- Kužeľ vretena
- BBT40 (ISO 40)
Prečo MF700
Päťosé centrum pre zložité dielce v jednom upnutí

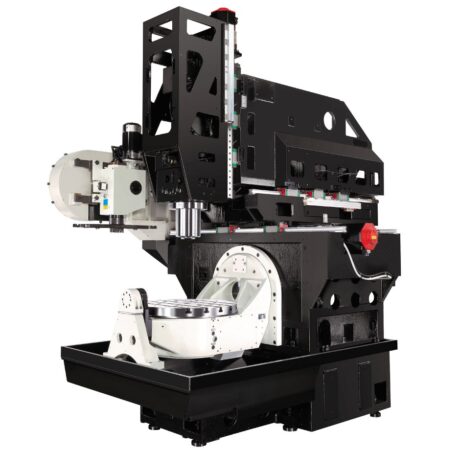

MF700 je 5-osé „multi-face“ centrum s pohyblivým stĺpom a C-rámovou konštrukciou. Oddelené lineárne a rotačné osi a otočno-sklopný stôl na stene stĺpu prinášajú vysokú tuhosť aj presnosť — pre súvislé 5-osé obrábanie tvarovo náročných dielcov.
Súvislé 5-osé obrábanie
Os B v rozsahu +110° ~ -90° a súvislá os C 360° obrobia tvarovo zložité dielce zo všetkých strán v jednom upnutí.
Tuhá C-rámová konštrukcia
Pohyblivý stĺp so širokým rozchodom a veľkými vodiacimi blokmi drží tuhosť a presnosť aj pri náročnom zábere.
Nosnosť stola 500 kg
Otočno-sklopný stôl Ø 650 mm unesie obrobok až Ø 700 × H 500 mm — rozmerné a ťažké dielce bez kompromisov.
Riadenie podľa výberu
Fanuc, Siemens, Heidenhain alebo Mitsubishi — vo verzii pre 5-osé polohovanie aj plné súvislé 5-osé obrábanie.
Použitie
Pre najnáročnejšie odvetvia
Súvislé 5-osé obrábanie a tuhá konštrukcia predurčujú MF700 na tvarovo zložité dielce s vysokými nárokmi na presnosť a kvalitu povrchu.
- Letecký priemysel — konštrukčné a tenkostenné dielce z hliníka aj titánu v jednom upnutí.
- Automotive — kované kolesá, prototypy a presné komponenty v opakovaných sériách.
- Medicínska technika — zložité implantáty a nástroje s kvalitným povrchom.
- Formy a nástrojárne — 5-osé obrábanie tvarových plôch s minimom prepnutí.
5
osí — súvislé obrábanie
700
mm — max. priemer obrobku
500
kg — nosnosť stola
36
m/min — rýchloposuv X / Y / Z
Rada MF
MF400, MF500 a MF700 — jedna platforma, tri veľkosti
Modely päťosej rady MF zdieľajú konštrukciu s pohyblivým stĺpom, vretená aj riadenie. Líšia sa veľkosťou otočno-sklopného stola a nosnosťou — vyberte veľkosť podľa svojich dielcov.
MF400
Stôl Ø 400 mm
Pojazd 410 / 610 / 510 mm, nosnosť 100 kg. Kompaktný model rady pre menšie dielce.
MF500
Stôl Ø 500 mm
Pojazd 550 / 630 / 610 mm, nosnosť 200 kg. Stredná veľkosť pre univerzálne nasadenie.
MF700
Stôl Ø 700 mm
Pojazd 820 / 570 / 530 mm, nosnosť 500 kg. Pre najväčšie a najťažšie 5-osé obrobky.
Servis po slovensky, z Trenčína: stroj u vás uvedieme do prevádzky, zaškolíme obsluhu a postaráme sa oň počas celej životnosti — vrátane automatizácie (paletový systém, robot EROWA či HALTER) na mieru.
Časté otázky
Čo sa nás zákazníci pýtajú
Aký riadiaci systém si môžem vybrať?
MF700 dodávame s riadením Fanuc, Siemens, Heidenhain alebo Mitsubishi. Pre 5-osé polohovanie sú k dispozícii systémy 0iMF Plus, 828D či M830, pre plné súvislé 5-osé obrábanie Fanuc 31iB5, Siemens 840D alebo Heidenhain TNC640.
Ako presné je 5-osé polohovanie stola?
Presnosť polohovania podľa ISO 10791-4 je 0,010 mm a opakovateľnosť 0,007 mm. Presnosť indexovania osí B/C je 20/20 s — s voliteľným uhlovým snímačom až 12/12 s a opakovateľnosť 4/4 s.
Koľko nástrojov sa zmestí do zásobníka?
Štandardom je zásobník na 48 nástrojov, voliteľne až 60, 90 alebo 120 pozícií. Max. priemer nástroja je 76,2 mm (125 mm pri voľných susedných pozíciách), dĺžka 300 mm a hmotnosť 7 kg.
Ako je to so servisom a automatizáciou?
Servis zabezpečujeme priamo my — po slovensky a z Trenčína, vrátane diagnostiky, kľúčových dielov skladom a vzdialenej podpory. Obidve bočné dvere sú pripravené na automatizáciu — paletový systém (Cell), robot EROWA alebo HALTER LoadAssistant.
Parametre v štandardnej konfigurácii
| Pojazd X / Y / Z (mm) | 820 / 570 / 530 |
| Otočno-sklopný stôl | Ø 650 mm, max. obrobok Ø 700 × H 500 mm |
| Max. otáčky vretena (ot/min) | 12 000 (voliteľne 15 000) |
| Zásobník nástrojov | 48 (štd.) / 60 / 90 / 120 |
| Os B (sklopná) / os C (otočná) | +110° ~ -90° / 360° (súvislá) |
| Nosnosť stola (kg) | 500 |
| Vzdialenosť čela vretena od stola (mm) | 115 – 645 |
| Kužeľ vretena | BBT40 (ISO 40) |
| Výkon vretena (kW, S6-25 %) | 18,5 |
| Krútiaci moment vretena (Nm, S6-25 %) | 118 |
| Rýchloposuv X / Y / Z (m/min) | 36 / 36 / 36 |
| Rýchloposuv B / C (ot/min) | 25 / 25 |
| Max. priemer nástroja (mm) | 76,2 (125 pri voľných pozíciách) |
| Max. dĺžka / hmotnosť nástroja | 300 mm / 7 kg |
| Presnosť polohovania / opakovanie (ISO 10791-4) | 0,010 mm / 0,007 mm |
| Objem nádrže chladiva (l) | 450 |
| Riadiaci systém | Fanuc / Siemens / Heidenhain / Mitsubishi |
| Príkon (kVA) | 30 – 40 |
| Pôdorys (mm) | 3 520 × 4 400 |
| Hmotnosť stroja (kg) | 10 500 – 11 520 |
