BMC-110R1

Kompaktná horizontálna vyvrtávačka s otočným stolom — vreteno ø 110 mm a kužeľ ISO 50 na malej ploche.

Cenová ponuka +421 907 720 678
Doprava a inštalácia v SR Odpoveď do 24 hodín

Prečo BMC-110R1

Najkompaktnejšia vyvrtávačka série BMC s plnou osou B

FEMCO vyrába horizontálne vyvrtávačky od roku 1978 ako jeden z prvých taiwanských výrobcov. BMC-110R1 je najmenší model stolovej série s otočným stolom (os B) — vreteno s priemerom 110 mm, kužeľ ISO 50 a liatinová stavba na malej pôdorysnej ploche. Obrobok obrobíte zo štyroch strán na jedno upnutie bez preupínania na iný stroj.

Otočný stôl s presnosťou 0,001°

Plnohodnotná os B využíva dve slimačné prevody na minimalizáciu vôle a rotačný snímač (rotary scale) — indexovanie stola s presnosťou 0,001° pre obrábanie zo všetkých strán.

Vreteno ø 110 mm, ISO 50

Prevodové vreteno s výsuvom 500 mm a motorom 22/26 kW pracuje v dvoch rozsahoch — od 8 ot/min pre ťažké rezy až po 2 500 ot/min pre dokončovanie.

Liatinová stavba

Všetky hlavné konštrukčné diely sú z kvalitnej liatiny — vysoká tuhosť, tlmenie vibrácií a teplotná stabilita pri dlhých ťažkých rezoch.

Odmeriavanie v štandarde

Lineárne snímače polohy na osiach X, Y a Z, dopravník triesok a riadiaci systém FANUC patria do základnej výbavy — bez príplatkov za presnosť.

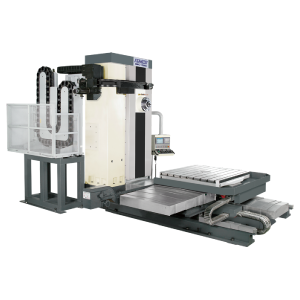

FEMCO BMC-110R1 — horizontálne vyvrtávacie a frézovacie centrum s otočným stolom

Použitie

Skrine, telesá a zvárané rámy na jedno upnutie

Stolová vyvrtávačka s otočnou osou B je ako stvorená pre dielce, ktoré treba obrobiť z viacerých strán — prevodovkové skrine, telesá ventilov a čerpadiel či zvárané konštrukcie. Stôl 1 120 × 1 250 mm unesie do 4 000 kg a pojazdy zvládnu aj rozmernejšie kusy.

  • Prevodovkové a hydraulické skrine — súosové vyvrtávanie otvorov s výsuvom vretena 500 mm.
  • Armatúry a čerpadlá — obrobenie prírub a tesniacich plôch zo štyroch strán vďaka osi B.
  • Zvárané rámy a základové dosky — ťažké obrábanie na tuhej liatinovej základni.
  • Kusová a malosériová výroba — presné delenie stola 0,001° pre viacpolohové operácie.

ø 110 mm

priemer vretena, kužeľ ISO 50

4 000 kg

nosnosť otočného stola (os B)

1 400 mm

pojazd v osi X (Y 1 390, Z 1 050 mm)

0,001°

presnosť delenia otočného stola

Výbava

Postavený na presné ťažké obrábanie

Vreteno pracuje v dvoch prevodových rozsahoch, os B stojí na dvojici slimačných prevodov a riadenie je od FANUC-u v základe. K dispozícii sú aj riadiace systémy Heidenhain a Siemens.

Os B

Dvojitý slimačný prevod

Dva slimačné prevody eliminujú vôľu a rotačný snímač zaisťuje delenie s presnosťou 0,001° — obrobenie zo štyroch strán bez straty presnosti.

Vreteno

Dva rýchlostné rozsahy

Nízky rozsah 8–454 ot/min pre ťažký záber, vysoký 455–2 500 ot/min pre dokončovanie. Motor 22/26 kW (trvalý/30 min) a výsuv vretena 500 mm.

Riadenie

FANUC v štandarde

Lineárne odmeriavanie na X/Y/Z, dopravník triesok a riadenie FANUC sú súčasťou dodávky. Na výber sú aj systémy Heidenhain a Siemens.

Dodávka na kľúč: stroj dovezieme, usadíme, zameriame geometriu a zaškolíme obsluhu. Servis a náhradné diely riešime priamo z Trenčína — po slovensky a bez prostredníkov.

Časté otázky

Čo sa nás zákazníci pýtajú

Čo znamená „R1“ v označení modelu?

Ide o najkompaktnejší model stolovej série BMC s otočným stolom (rotary table, os B). Oproti väčším modelom R2/R3 má menšie pojazdy a pôdorys, no zachováva plnú os B, vreteno ø 110 mm a kužeľ ISO 50.

Aký veľký a ťažký dielec stroj upne?

Otočný stôl má rozmer 1 120 × 1 250 mm a nosnosť 4 000 kg. Pojazdy sú 1 400 mm v osi X, 1 390 mm v osi Y a 1 050 mm v osi Z, čo pokrýva väčšinu skríň, telies a zváraných rámov.

Aké riadenie a odmeriavanie je v základe?

Štandardom je riadiaci systém FANUC, lineárne snímače polohy na osiach X, Y a Z a dopravník triesok. Na želanie dodáme aj Heidenhain alebo Siemens.

Ako prebieha inštalácia a servis?

Inštaláciu, geometrické zameranie aj zaškolenie zabezpečujeme my ako zastúpenie FEMCO. Servisní technici vyrážajú z Trenčína, komunikujete po slovensky a bežné diely držíme skladom.

Video

Stroj v reálnej prevádzke

FEMCO BMC-110R1 — horizontálna vyvrtávačka/obrábacie centrum pre veľké a ťažké obrobky.

Náhľad videa
Výrobca

FEMCO

FEMCO

FEMCO (Far East Machinery Co.) vyrába obrábacie stroje od roku 1978 a patrí k priekopníkom taiwanských horizontálnych vyvrtávačiek. Stolové vyvrtávacie a frézovacie centrá radu BMC stavia na tuhej liatinovej konštrukcii, výsuvnom pracovnom vretene a kuželi ISO 50.Stroje FEMCO pracujú v energetike, ťažkom strojárstve a vo výrobe foriem po celom svete…
