UX500

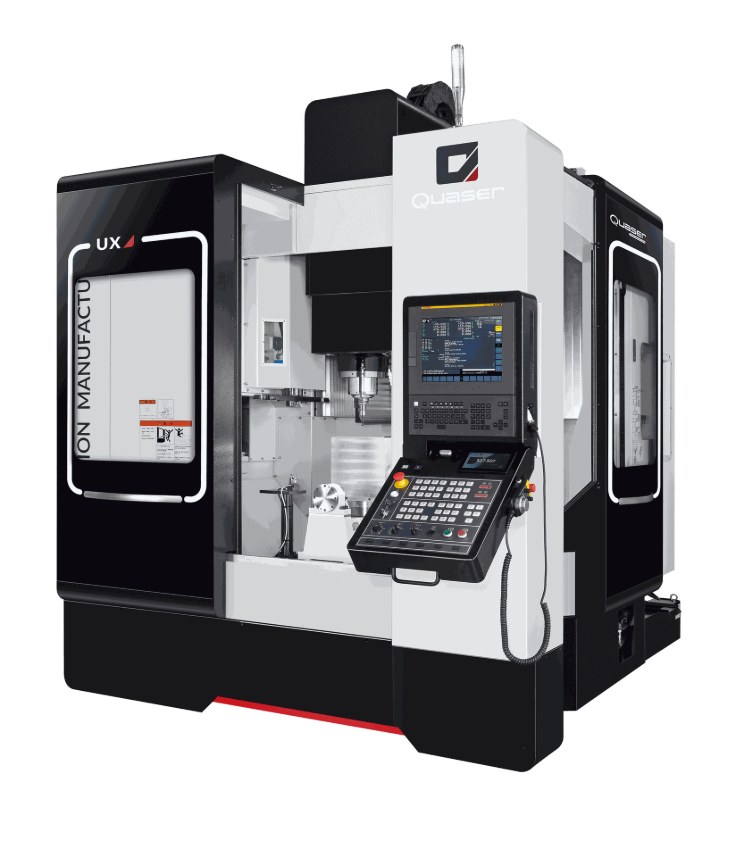

Päťosé „multi-face" obrábacie centrum Quaser UX500 — súvislé 5-osé obrábanie zložitých dielcov na jedno upnutie s výkyvnou B-osou (+30° až −120°) a súvislou otočnou C-osou (360°). Pojazd 712 / 540 / 515 mm, vreteno BBT40 do 12 000 ot/min. Riadenie Fanuc,
- Pojazd X / Y / Z (mm)
- 712 / 540 / 515
- Rozmer stola (mm)
- Ø 410
- Max. otáčky vretena (ot/min)
- 12 000
- Rozsah B-osi (výkyvná)
- +30° ~ −120°
Prečo UX500
Súvislé 5-osé „multi-face“ obrábanie na jedno upnutie
UX500 je päťosé obrábacie centrum so symetrickou konštrukciou a kompaktným pôdorysom. Výkyvná B-os a súvislá otočná C-os sprístupnia obrobku všetky strany naraz — zložité dielce pre letecký, automobilový a medicínsky priemysel obrobíte presne a na jedno upnutie.
Súvislé 5 osí
Výkyvná B-os v rozsahu +30° až −120° a súvislá otočná C-os 360° — obrábanie zložitých tvarov z viacerých strán bez prepínania.
Jedno upnutie
Obrobok do Ø 540 × 400 mm obrobíte kompletne na jedno upnutie — bez chýb z prepínania a s presnosťou po celom povrchu.
Vysoká tuhosť
Symetrická konštrukcia a kompaktný pôdorys 2 770 × 4 040 mm držia tuhosť a tepelnú stabilitu aj pri náročnom obrábaní.
Riadenie podľa výberu
Fanuc 0i-MF Plus, Heidenhain TNC620 / TNC640 alebo Siemens 828D — s 5-osými a 5-face funkciami pre plynulé súvislé obrábanie.
Použitie
Zložité dielce pre náročné odvetvia
Súvislé 5-osé obrábanie robí z UX500 nástroj pre presné, tvarovo zložité komponenty, kde záleží na povrchu aj rozmerovej stálosti na jedno upnutie.
- Letecký priemysel — tvarovo zložité dielce z ľahkých zliatin a ťažkoobrobiteľných materiálov.
- Automotive — prototypy, formy a presné komponenty v opakovaných sériách.
- Medicína — implantáty a nástroje s presnými plochami a nábehmi pod uhlom.
- Nástrojárne a presné strojárstvo — zložité tvarové plochy na jedno upnutie.
5
osí — súvislé „multi-face“ obrábanie
360°
súvislá otočná C-os
Ø 540
mm — max. priemer obrobku
36
m/min — rýchloposuv X / Y / Z
Konštrukcia
Tri piliere presnosti UX500
UX500 stavia súvislé 5-osé obrábanie na troch prvkoch: rotačno-výkyvnej kinematike stola, tuhej symetrickej konštrukcii a presnom odmeriavaní rotačných osí.
B + C
Výkyvno-otočný stôl

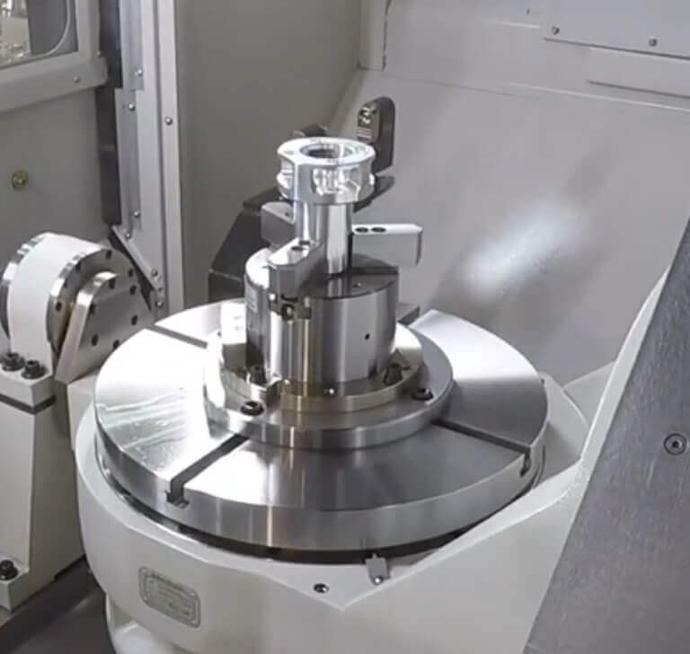

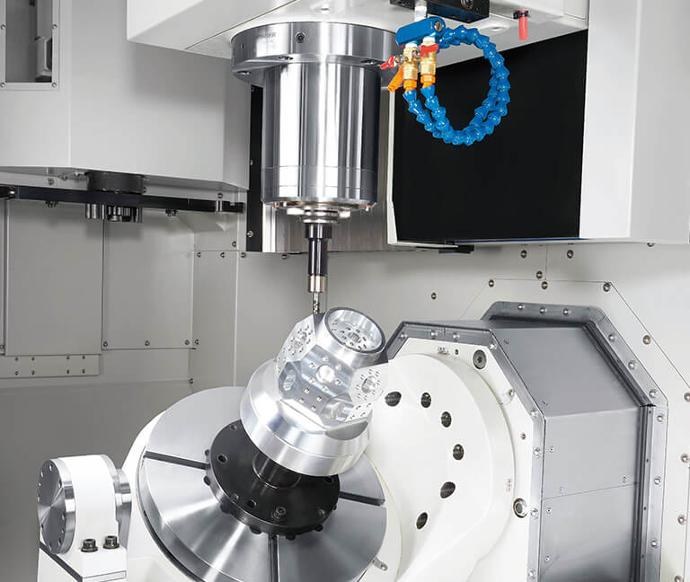

Výkyvná B-os +30° až −120° a súvislá otočná C-os 360°. Upínacia sila 2 500 Nm na B-osi a 1 600 Nm na C-osi drží obrobok pevne aj pri zábere.
BBT40
Vreteno a záber
Vreteno BBT40 do 12 000 ot/min s výkonom 18,5 kW a momentom 118 Nm. Dvojitý kontakt BBT pre tuhosť a presnosť pri dlhých nástrojoch.
±enc
Odmeriavanie a presnosť
Voliteľné rotačné enkodéry na B a C osi a lineárne odmeriavanie X / Y / Z pre stabilnú presnosť polohovania pri súvislom 5-osom obrábaní.
Servis po slovensky, z Trenčína: stroj u vás uvedieme do prevádzky, zaškolíme obsluhu na súvislé 5-osé obrábanie a postaráme sa oň počas celej životnosti — vrátane sondovania, meracích cyklov a automatizácie na mieru.
Časté otázky
Čo sa nás zákazníci pýtajú
Aký riadiaci systém si môžem vybrať?
UX500 dodávame s riadením Fanuc 0i-MF Plus (5 Face), Heidenhain TNC620 (5 Face) alebo TNC640 (5 Axes), prípadne Siemens 828D. Systém vyberáme podľa vašich zvyklostí a typu výroby — poradíme, ktorý sa oplatí.
Čím sa líši 5-osé obrábanie od 4. osi?
UX500 má výkyvnú B-os (+30° až −120°) aj súvislú otočnú C-os (360°). Obrobok tak sprístupníte zo všetkých strán a zložité tvary obrobíte na jedno upnutie — nielen indexovane, ale aj súvislým 5-osým pohybom.
Aký veľký obrobok stroj zvládne?
Stôl má priemer Ø 410 mm a maximálny obrobok je Ø 540 × 400 mm pri nosnosti 200 kg. Presné hranice závisia od kolíznej geometrie — radi ju s vami preveríme podľa vášho dielca.
Ako je to so servisom a náhradnými dielmi?
Servis zabezpečujeme priamo my — po slovensky a z Trenčína, vrátane diagnostiky, kľúčových dielov skladom a vzdialenej podpory. Postaráme sa aj o meracie sondy a kalibráciu rotačných osí.
Parametre v štandardnej konfigurácii
| Pojazd X / Y / Z (mm) | 712 / 540 / 515 |
| Rozmer stola (mm) | Ø 410 |
| Max. otáčky vretena (ot/min) | 12 000 |

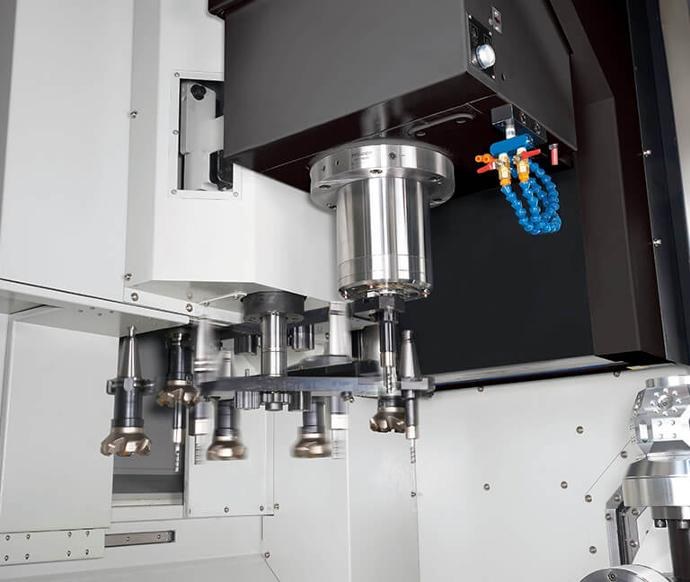

| Zásobník nástrojov | 30 (štd.) / 48 / 60 / 90 / 120 |
| Rozsah B-osi (výkyvná) | +30° ~ −120° |
| Rozsah C-osi (otočná) | 360° (súvislá) |
| Max. priemer obrobku (mm) | Ø 540 |
| Max. rozmer obrobku (mm) | Ø 540 × 400 |
| Nosnosť stola (kg) | 200 |
| Vzdialenosť čela vretena od stola (mm) | 150 ~ 665 |
| Kužeľ vretena | BBT40 |
| Výkon vretena (kW) | 18,5 (F) / 15 |
| Krútiaci moment vretena (Nm) | 118 (F) / 95,5 |
| Rýchloposuv X / Y / Z (m/min) | 36 / 36 / 36 |
| Rýchloposuv B / C (ot/min) | B 22,2 / C 22,2 |
| Guľôčková skrutka (mm) | Ø 40, stúpanie 12 |
| Max. priemer nástroja (mm) | Ø 76,2 (Ø 125 pri voľných pozíciách) |
| Max. dĺžka nástroja (mm) | 280 |
| Max. hmotnosť nástroja (kg) | 7 |

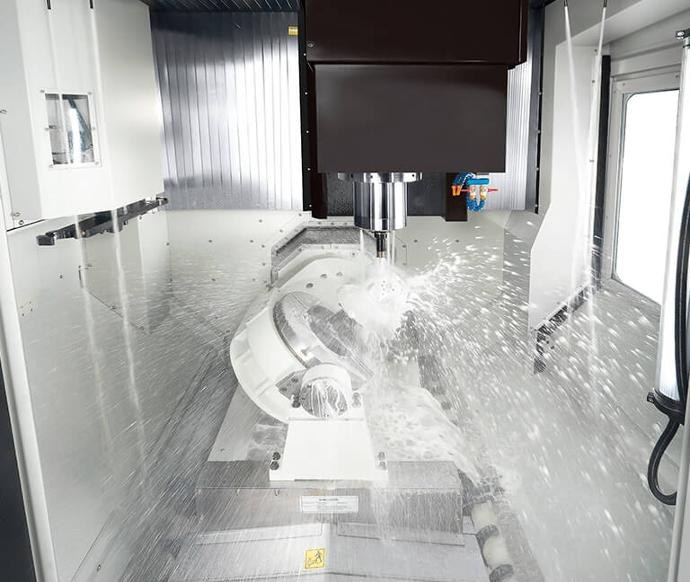

| Chladenie cez vreteno (bar) | voliteľne 20 |
| Objem nádrže chladiva (l) | 450 |
| Riadiaci systém | Fanuc / Heidenhain / Siemens |
| Príkon (kVA) | 25 – 30 |
| Rozmer stroja Š × H (mm) | 2 770 × 4 040 |
| Hmotnosť stroja (kg) | 8 430 – 9 750 |
