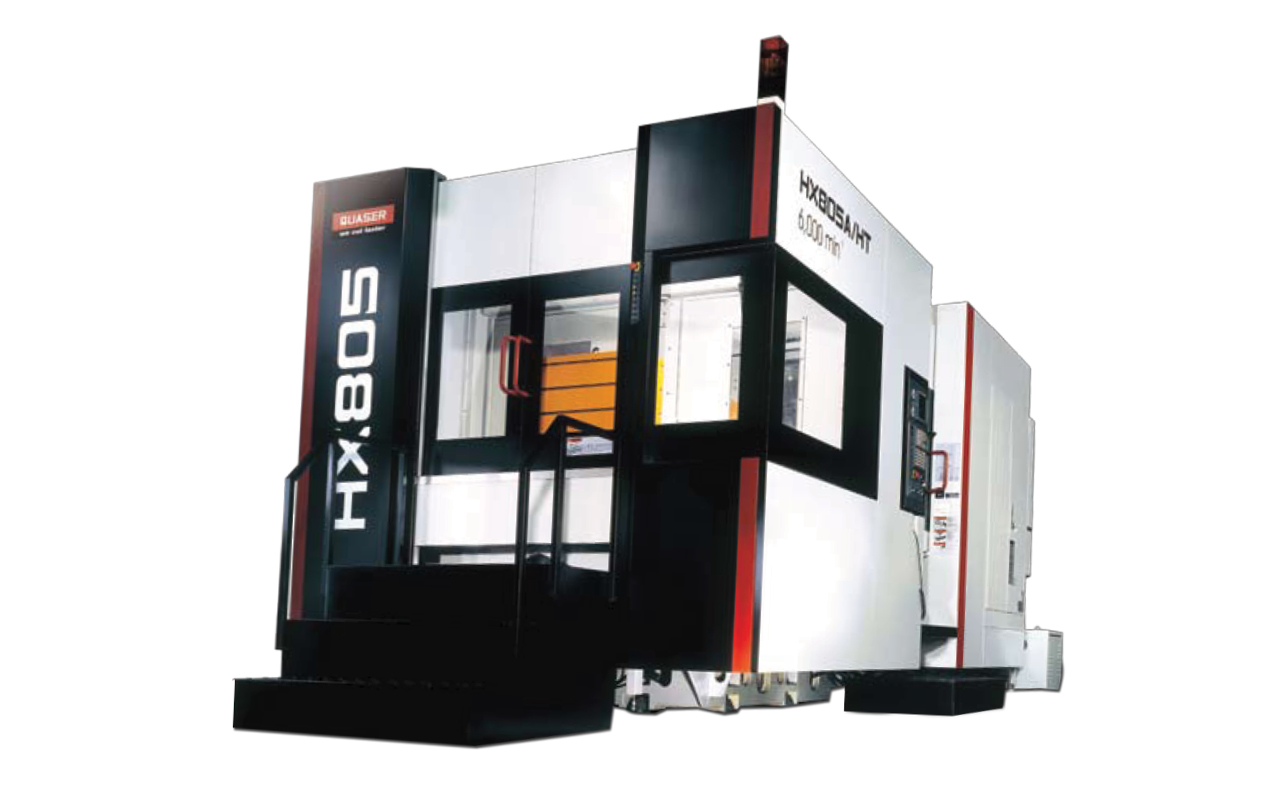

HX 805
Najväčšie horizontálne obrábacie centrum rady HX
Prečo HX 805
Najväčšie horizontálne centrum rady HX
HX 805 je vrcholom rady HX od firmy QUASER — paleta 800 × 800 mm, pojazdy 1200 × 1000 × 1000 mm a hmotnosť stroja 25 ton. Stavaný na sériovú výrobu veľkých a ťažkých dielcov, ktoré menšie centrá neupnú.
Jednodielne T-lôžko
Rovnako ako HX 635 stavia HX 805 na jednodielnom lôžku v tvare T — lepšie tlmenie previsov a nižšia deformácia než trojdielne lôžka konkurencie, čo je pri ťažkom hrubovaní kľúčové.
Upínanie 91 000 N
Štvrtá os používa systém veľkých kužeľov s upínacou silou 91 000 N — paleta drží aj pri prerušovanom reze a hlbokom hrubovaní bez straty presnosti.
1100 kg na palete
Zaťaženie stola 1100 kg a maximálna výška obrobku nad 1 m umožňujú upnúť veľké odliatky, telesá prevodoviek či zvarence a obrobiť ich na jedno upnutie.
Dve palety, výmena ramenom
Dvojpaletový systém s výmenou ramenom za 15 sekúnd — obsluha upína ďalší kus mimo stroja, kým vreteno pracuje. Vyššie nasadenie aj pri dlhých cykloch.
Použitie
Veľké dielce v sérii
HX 805 je navrhnutý tak, aby variabilitou prevedení uspokojil požiadavky náročných používateľov na veľké dielce. Paleta 800 × 800 mm a pojazdy 1200 × 1000 × 1000 mm posúvajú radu HX do kategórie ťažkého strojárstva.
- Ťažké strojárstvo — odliatky, telesá prevodoviek a zvarence do 1100 kg.
- Energetika — komponenty s dlhými cyklami a vysokým úberom materiálu.
- Automotive a formárne — veľké príruby a bloky s odvodom triesky nadol.
- Zákazková výroba — plynulá štvrtá os 0,001° pre viacstranné obrábanie.
800 × 800
mm — rozmer palety
91 000 N
upínacia sila štvrtej osi
1100
kg — zaťaženie stola
10 000
ot/min — max. otáčky vretena
Prevedenia
Dva varianty pohonu a osi B
HX 805 sa dodáva v prevedeniach A a B. Obe majú plynulú štvrtú os 0,001°; líšia sa pohonom vretena a rýchlosťou otočenia osi B.
HX 805 A
Prevodovka, 6000 ot/min
Pohon vretena remeňom + ZF prevodovka pre maximálny krútiaci moment 955 Nm — voľba pre ťažké hrubovanie a veľký úber. Výkon vretena 30 kW.
HX 805 B
Spojka, 10 000 ot/min
Priamy pohon vretena so spojkou a otáčkami 10 000 ot/min — pre vyššie rezné rýchlosti a dokončovanie. Výkon vretena 37 kW, rýchlejšie otočenie osi B.
Zásobník
60 nástrojov
Reťazový zásobník s kapacitou 60 nástrojov, náhodný výber „random“, max. priemer nástroja ø 120 mm (ø 230 mm pri vynechaní susednej pozície).
Riadenie a odmeriavanie: Stroj je dodávaný s riadiacim systémom Fanuc 18i. Vo verzii s lineárnymi enkodérmi dosahuje presnosť polohovania 0,008/0,004 mm podľa ISO 230-2/JIS. Vretenový kužeľ BBT/ISO DIN 50, priemer vretena ø 100 mm.
Časté otázky
Čo sa nás zákazníci pýtajú
Aký veľký dielec HX 805 obrobí?
Paleta má 800 × 800 mm, pojazdy sú 1200 (X) × 1000 (Y) × 1000 (Z) mm a stôl unesie 1100 kg. Maximálna výška obrobku je nad 1 m. To radí HX 805 medzi najväčšie centrá rady HX — vhodné pre veľké odliatky, telesá a zvarence.
Čím sa líši verzia A od B?
Verzia A má pohon vretena cez remeň a ZF prevodovku s maximálnymi 6000 ot/min a krútiacim momentom 955 Nm — pre ťažké hrubovanie. Verzia B má priamy pohon so spojkou a 10 000 ot/min pre vyššie rezné rýchlosti a dokončovanie. Obe majú plynulú štvrtú os 0,001°.
Ako drží paleta pri ťažkom reze?
Štvrtá os používa systém veľkých kužeľov s upínacou silou 91 000 N. Aj pri prerušovanom reze a veľkom úbere materiálu zostáva paleta pevne zaistená, takže sa neprejaví na presnosti dielca.
Zabezpečíte inštaláciu a servis?
Áno. Stroj s hmotnosťou 25 ton osadíme, vyrovnáme a odovzdáme vrátane zaškolenia obsluhy. Servis, záruku aj náhradné diely riešime priamo my — po slovensky a z Trenčína.
Parametre v štandardnej konfigurácii
| Technické špecifikácie | HX 805 A | HX 805 B | ||||||
| Pohon (ot/min) P – prevodovka, S – spojka | 6000 P | 10000 S | 6000 P | 10000 S | ||||
| Pojazd v osi X (mm) | 1200 | 1200 | ||||||
| Pojazd v osi Y (mm) | 1000 | 1000 | ||||||
| Pojazd v osi Z (mm) | 1000 | 1000 | ||||||
| Rozmery palety (mm) | 800 × 800 | 800 × 800 | ||||||
| Minimálne otočenie stola (°) | 0,001 | 0,001 | ||||||
| Vzdialenosť stredu vretena od palety (mm) | 30 ~ 1030 | 30 ~ 1030 | ||||||
| Vzdialenosť konca vretena od stredu palety (mm) | 100 ~ 1100 | 100 ~ 1100 | ||||||
| Zaťaženie stola (kg) | 1100 | 1100 | ||||||
| Rýchloposuv v osi X (m/min) | 40 | 40 | ||||||
| Rýchloposuv v osi Y (m/min) | 40 | 40 | ||||||
| Rýchloposuv v osi Z (m/min) | 40 | 40 | ||||||
| Rýchloposuv v osi B (s/90°) | 3 | 2,1 | ||||||
| Zrýchlenie v osiach X/Y/Z (m/s2) | 4/5/5 | 4/5/5 | ||||||
| Guličková skrutka | ø 45/P16 | ø 45/P16 | ||||||
| Presnosť polohovania ISO 230-2/JIS v X/Y/Z (mm) | 0,015 / 0,008 | 0,015 / 0,008 | ||||||
| 0,008/0,004 mm (lineárny enkodér) | 0,008/0,004 mm (lineárny enkodér) | |||||||
| Kužeľ vretena | BBT/ISO DIN 50 | BBT/ISO DIN 50 | ||||||
| Maximálne otáčky vretena (ot/min) | 6000 | 10000 | 6000 | 10000 | ||||
| Základné otáčky vretena (ot/min) | 300 | 460 | 300 | 460 | ||||
| Výkon vretena (kW) S6 – 40 % | 30 | 37 | 30 | 37 | ||||
| Krútiaci moment vretena (Nm) S6 – 40 % | 955 | 456 | 955 | 456 | ||||
| Pohon vretena | remeň + ZF prevodovka | priamy + spojka | remeň + ZF prevodovka | priamy + spojka | ||||
| Výber nástrojov | systém „random“ – náhodný výber | systém „random“ – náhodný výber | ||||||
| Priemer vretena (mm) | ø 100 | ø 100 | ||||||
| Počet nástrojov | 60 | 60 | ||||||
| Maximálny priemer nástroja (mm) | ø 120 | ø 120 | ||||||
| Maximálny priemer nástroja pri vynechanej susednej pozícii v zásobníku (mm) | ø 230 | ø 230 | ||||||
| Maximálna dĺžka nástroja (mm) | 600 | 600 | ||||||
| Maximálna hmotnosť nástroja (kg) | 25 | 25 | ||||||
| Počet paliet | 2 | 2 | ||||||
| Metóda výmeny paliet | rameno | rameno | ||||||
| Čas otočenia pracovného stola – výmeny paliet (s) | 15 | 15 | ||||||
| Opakovateľná presnosť výmeny paliet (mm) | 0,015 | 0,015 | ||||||
| Kapacita nádrže na chladivo (l) | 1200 | 1200 | ||||||
| Chladiaca tryska (l/min; bar) | 60; 4 | 60; 4 | ||||||
| Chladenie stredom vretena (l/min; bar) | 25; 20 | 25; 20 | ||||||
| Oplach vnútorného priestoru (l/min; bar) | 200; 1,5 | 200; 1,5 | ||||||
| Výška stroja (mm) | 3610 | 3610 | ||||||
| Zastavaná plocha stroja – Š × H (mm) | 3780 × 7900 | 3780 × 7900 | ||||||
| Hmotnosť stroja (kg) | 25000 | 25000 | ||||||
| Napájanie stroja (V/Hz) | 220/60 alebo 400/50 | 220/60 alebo 400/50 | ||||||
| Príkon stroja (kVA) | 70 | 70 | ||||||
Stroj v reálnej prevádzke

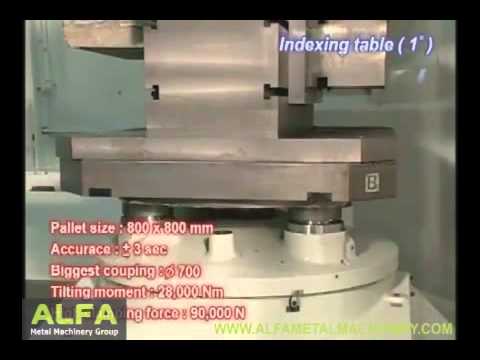

Quaser HX805 – veľké horizontálne obrábacie centrum, ukážka stroja.
