MV154APC

Vysoko produktívne vertikálne obrábacie centrum Quaser MV154APC s automatickým výmenníkom dvoch paliet (APC) — kým stroj obrába jednu paletu, druhá sa zakladá. Pojazd 700 / 500 / 560 mm, vreteno ISO 40 až 20 000 ot/min a výmena palety za 12 s. Riadenie Fa

Pojazd X / Y / Z (mm)
700 / 500 / 560
Rozmer palety (mm)
800 × 500
Max. otáčky vretena (ot/min)
9 000 – 20 000
Čas výmeny palety (s)
12 ± 0,2
Cenová ponuka +421 907 720 678
Doprava a inštalácia v SR Odpoveď do 24 hodín

Prečo MV154APC

Automatický výmenník paliet pre sériovú výrobu bez prestojov

MV154APC je vysoko produktívne vertikálne centrum s dvoma paletami v štandarde. Kým vreteno obrába jednu paletu, druhá sa mimo pracovného priestoru zakladá — neproduktívny čas klesá a stroj beží prakticky bez prestávok. Tuhá konštrukcia z jedného odliatku a rýchloposuv až 60 m/min z neho robia ideálny stroj pre automotive a IT priemysel.

2 palety, výmena za 12 s

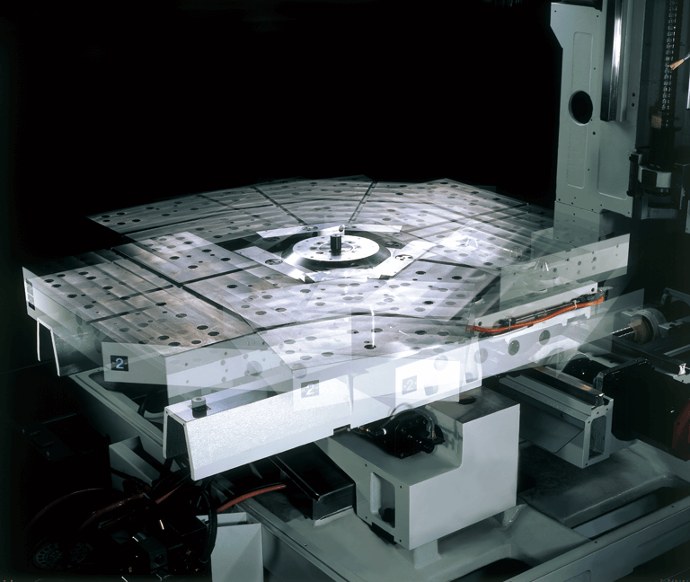

Kyvný automatický výmenník paliet (APC) vymení paletu za 12 s. Obsluha zakladá ďalší kus, kým stroj obrába — bez zastavenia vretena.

Rýchloposuv až 60 m/min

Zrýchlenie osí až 7 m/s² a výmena nástroja tríska–tríska za 4,7 s skracujú vedľajšie časy pri každom cykle sériovej výroby.

Tuhá konštrukcia z jedného odliatku

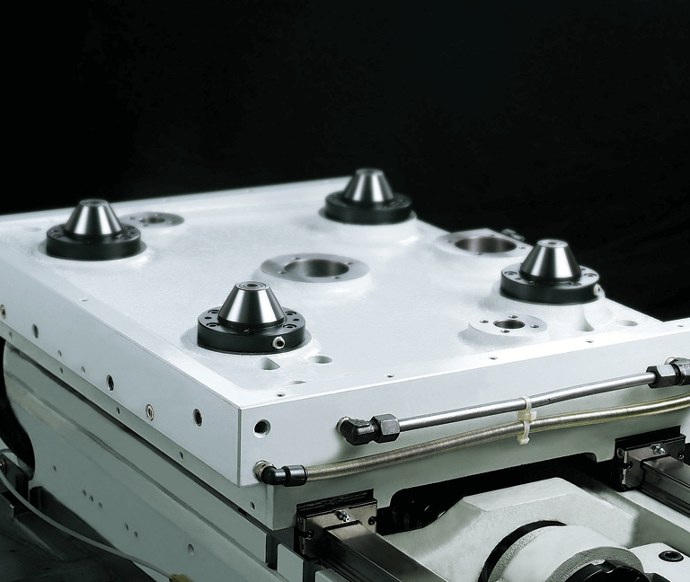

Rám z jedného kusa a hydraulické upnutie palety silou 45 000 N cez štyri kužeľové čapy zaisťujú tuhosť a opakovateľnosť aj pri dlhej prevádzke.

Vreteno až 20 000 ot/min

Kužeľ ISO 40 vo verziách 9 000 až 20 000 ot/min. Systém priebežného domazávania ložísk drží vreteno stabilné aj pri vysokých otáčkach.

Quaser MV154APC — vertikálne obrábacie centrum s automatickým výmenníkom paliet

Použitie

Sériová a bezobslužná výroba presných dielcov

Vďaka dvom paletám a krátkym vedľajším časom je MV154APC stavaný na opakované série a prevádzku s minimálnym zásahom obsluhy — vrátane bezobslužných zmien.

  • Automotive — presné komponenty a prípravky v opakovaných sériách s nízkym neproduktívnym časom.
  • IT a elektronika — dielce s tesnými toleranciami a kvalitným povrchom vo veľkých objemoch.
  • Subdodávky a strojárstvo — sériová výroba menších a stredných dielcov v jednom upnutí.
  • Bezobslužná prevádzka — zakladanie druhej palety počas obrábania umožňuje beh cez prestávky aj zmeny.

2

palety v štandarde (APC)

12

s — čas výmeny palety

60

m/min — rýchloposuv

20 000

ot/min — max. otáčky vretena

V čom je iný

Tri dôvody, prečo MV154APC zvyšuje produktivitu

Stroj spája automatickú paletizáciu, tuhú konštrukciu a rýchle vedľajšie časy do jednej platformy stavanej na sériovú produkciu.

01

APC paletizácia

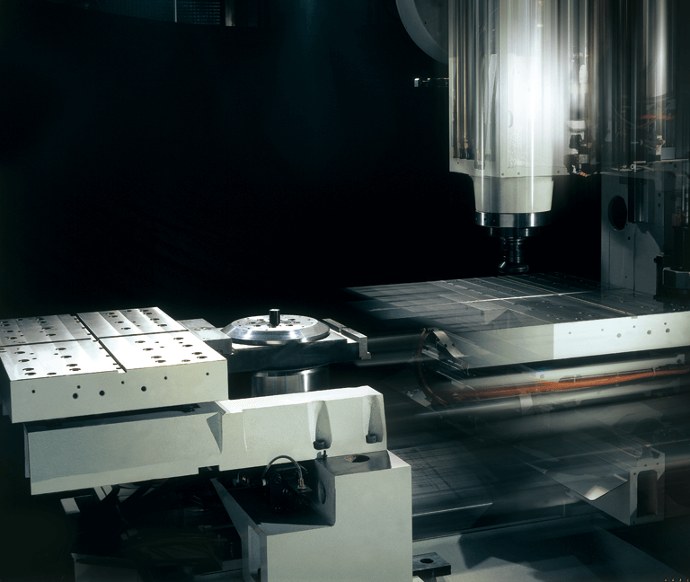

Dve palety 800 × 500 mm a kyvný výmenník za 12 s. Zakladanie prebieha mimo pracovného priestoru, takže vreteno takmer nezastaví.

02

Tuhá konštrukcia

Rám z jedného odliatku a hydraulické upnutie palety silou 45 000 N cez štyri kužeľové čapy prevzaté z horizontálnych centier Quaser.

03

Sériová produkcia

Verzie E, P a HS s vretenom 9 000 až 20 000 ot/min a zásobníkom 48 alebo 60 nástrojov s náhodným výberom pre dlhé bezzásahové behy.

Servis po slovensky, z Trenčína: stroj u vás uvedieme do prevádzky, zaškolíme obsluhu a postaráme sa oň počas celej životnosti — vrátane návrhu paletizácie a automatizácie na mieru vašej sériovej výroby.

Časté otázky

Čo sa nás zákazníci pýtajú

Ako funguje automatický výmenník paliet a čo mi prinesie?

MV154APC má v štandarde dve palety 800 × 500 mm a kyvný výmenník (APC), ktorý ich vymení za 12 s. Kým stroj obrába jednu paletu, obsluha zakladá a upína ďalší kus na druhú. Neproduktívny čas tak klesá na minimum — je to ideálne riešenie pre sériovú a bezobslužnú výrobu.

Aký riadiaci systém a vreteno si môžem vybrať?

Stroj dodávame vo verziách E, P a HS. Verzia E má riadenie Fanuc 0i, verzie P a HS Fanuc 31i s funkciou look-ahead. Vreteno v kuželi ISO 40 je k dispozícii od 9 000 do 20 000 ot/min podľa aplikácie.

Dá sa stroj rozšíriť o otočnú os alebo meranie nástrojov?

Áno. K dispozícii sú voliteľné otočné stoly Ø 255 mm (1 alebo 2 kusy), duálne meranie dĺžky nástroja, obrobková sonda cez jedno optické rozhranie aj hydraulická príprava upínacích prípravkov — všetko integrujeme vrátane nastavenia riadenia.

Ako je to so servisom a náhradnými dielmi?

Servis zabezpečujeme priamo my — po slovensky a z Trenčína, vrátane diagnostiky, kľúčových dielov skladom a vzdialenej podpory. Poradíme aj s návrhom paletizácie a automatizácie pre vašu sériovú výrobu.

Technické špecifikácie

Parametre v štandardnej konfigurácii

Na stiahnutie

Technické podklady a dokumenty

Quaser MV154APC — produktový katalóg PDF · 3,2 MB
