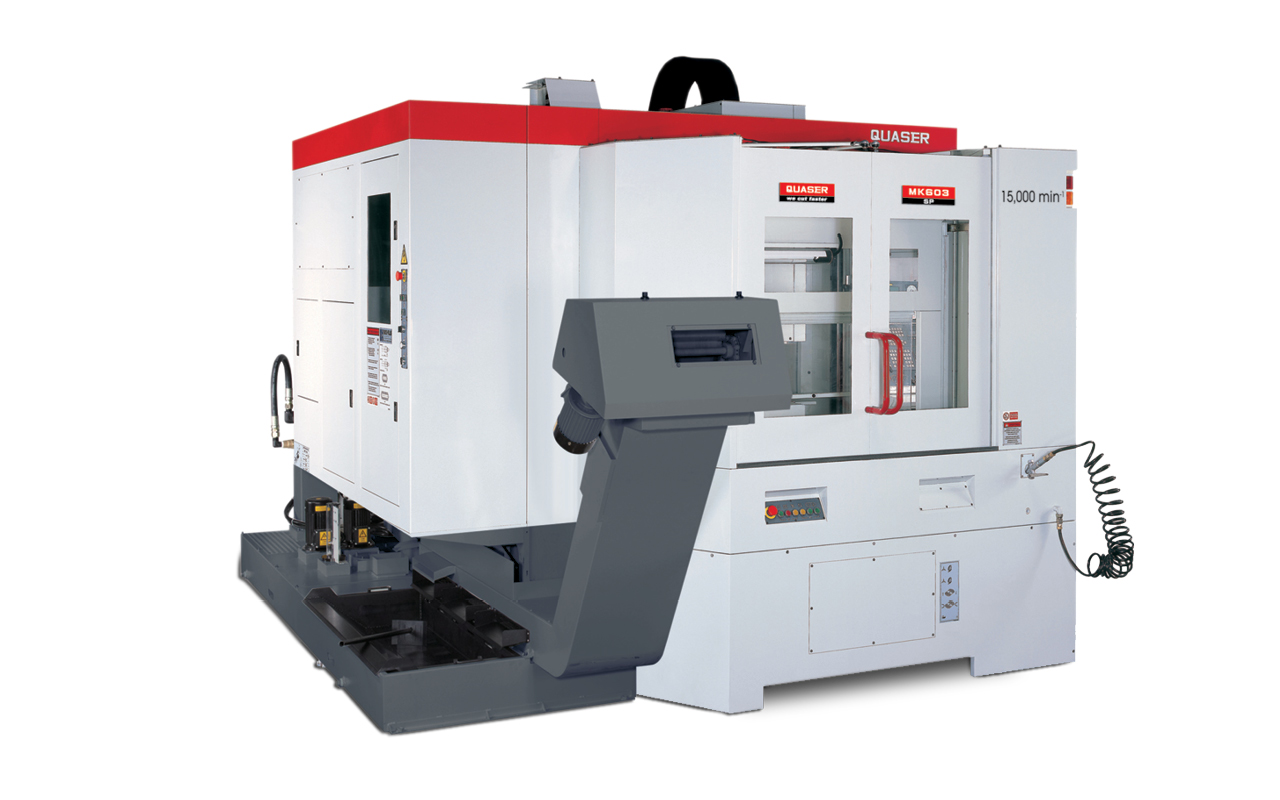

MK 603
Veľmi tuhé vertikálne obrábacie centrum s otočnou paletou
- Rozmery palety (mm)
- 1050 × 550 × 2
- Pojazd v osi X (mm)
- 1020
- Pojazd v osi Y (mm)
- 610
- Pojazd v osi Z (mm)
- 600
Prečo MK 603
Tuhé centrum s otočnou paletou pre sériovú výrobu
MK 603 vyniká vysokou tuhosťou skeletu a kompaktnosťou stavby aj v prevedení s otočnou paletou. Výrobca ho radí medzi vysoko produktívne centrá pre automobilový a elektronický priemysel — kým jedna paleta obrába, druhá sa mimo pracovného priestoru zakladá, takže stroj nestojí naprázdno.
Otočná paleta so spojkou ø 600
Verzia s dvoma paletami mení obrobky ramenom za 8 sekúnd s opakovateľnosťou 0,008 mm. Otáčanie zabezpečuje robustná spojka s priemerom 600 mm.
Spevnený stôl na 5000 kg
V pracovných pozíciách je stôl spevnený a okrem stredu podopretý v štyroch statických oporných bodoch — základ tuhosti pri ťažkých úberoch.
Vreteno SK 40 až 15 000 ot/min
Remeňové aj priamo hnané vreteno s výkonom do 30 kW a momentom až 187 Nm. Na výber otáčky 9000, 12 000 alebo 15 000 ot/min.
Prevedenia SE a SP
Ekonomický variant SE a výkonný SP s vyššou dynamikou a posuvovými silami — vždy s vysokou variabilitou výbav pod jednu aplikáciu.
Použitie
Produktívne obrábanie väčších dielcov v sérii
Kombinácia paletového systému, tuhého skeletu a pracovného priestoru s pojazdom X 1020 mm robí z MK 603 stroj pre sériovú a stredne veľkosériovú výrobu. Výrobca ho nasadzuje najmä v automobilovom a elektronickom priemysle.
- Automotive — sériová výroba komponentov s výmenou paliet počas obrábania.
- Elektronika a IT — presné dielce v dlhých sériách bez prestojov medzi kusmi.
- Ťažšie obrobky — max. hmotnosť obrobku 350 kg, max. priemer obrábania ø 1630 mm.
- Zmiešaná výroba — random zásobník na 48 (opcia 60) nástrojov skracuje čas výmeny.
1 050 × 550
mm — rozmery palety (2 palety)
8 s
čas otočenia a výmeny paliet
15 000
ot/min — max. otáčky vretena
ø 1 630 mm
max. priemer obrábania
Prevedenia
Dva varianty, jedna tuhá stavba
Stroj sa dodáva v ekonomickom prevedení SE a výkonnom SP, každé s výberom otáčok vretena /9, /12 alebo /15. K obrábaciemu centru sú k dispozícii vretená hnané remeňom alebo s priamym pohonom cez spojku.
MK 603 SE
Ekonomický variant
Rýchloposuv 32 m/min, vreteno s výkonom 22 kW a momentom až 187 Nm. Vyvážená voľba pre bežnú sériovú výrobu s dobrým pomerom ceny a výkonu.
MK 603 SP
Výkonný variant
Rýchloposuv 32, voliteľne 48 m/min, vyššie posuvové sily (až 11 520 N) a zrýchlenie do 5 m/s². Vreteno až 30 kW pre náročnejšie úbery a kratšie cykly.
/15D
Priamy pohon vretena
Vreteno s priamym pohonom cez spojku, 15 000 ot/min a momentom 150 Nm — tichší chod, menej vibrácií a kvalitnejší povrch pri dokončovaní.
Paletové obrábanie bez prestojov: otočná paleta necháva obsluhu zakladať ďalší kus, kým stroj obrába — ideálne pre bezobslužné bloky a nočné zmeny. Radi vám navrhneme celý paletový cyklus vrátane prípravkov a nastavenia riadenia.
Časté otázky
Čo sa nás zákazníci pýtajú
Ako funguje otočná paleta a čo prináša?
Stroj má dve palety s rozmerom 1050 × 550 mm. Kým jedna obrába v pracovnom priestore, druhú obsluha mimo zóny zakladá. Výmena prebieha ramenom za 8 sekúnd s opakovateľnou presnosťou 0,008 mm, takže medzi kusmi prakticky nevznikajú prestoje.
Aký je rozdiel medzi prevedením SE a SP?
SE je ekonomický variant s rýchloposuvom 32 m/min a vretenom 22 kW. SP je výkonnejší — voliteľne 48 m/min, vyššie posuvové sily aj zrýchlenie a vreteno do 30 kW. Obe sa dodávajú s otáčkami 9000, 12 000 alebo 15 000 ot/min.
Koľko nástrojov má zásobník a aké nástroje unesie?
Štandardne 48 nástrojov, voliteľne 60, s náhodným výberom „random“. Nástroj do priemeru ø 76,2 mm (pri vynechaní susednej pozície až ø 125 mm), dĺžky 300 mm a hmotnosti 7 kg.
Ako prebieha dodávka a servis?
Stroj dopravíme, nainštalujeme, vyladíme a zaškolíme obsluhu. Servis a náhradné diely riešime priamo my — po slovensky a z Trenčína, bez čakania na zahraničného technika.
Parametre v štandardnej konfigurácii
Možné prevedenia strojov
Tieto stroje sa dodávajú v dvoch prevedeniach:
E – ekonomický variant
P – výkonný variant
K obrábaciemu centru sú k dispozícii vretená hnané remeňom alebo vretená s priamym pohonom cez spojku.
| Technické údaje | MK 603 SE | MK 603 SP | |||||
| Variant | /9 | /12 | /15 | /9 | /12 | /15 | /15D |
| Rozmery palety (mm) | 1050 × 550 × 2 | ||||||
| Pojazd v osi X (mm) | 1020 | ||||||
| Pojazd v osi Y (mm) | 610 | ||||||
| Pojazd v osi Z (mm) | 600 | ||||||
| Konfigurácia povrchu | 128 – M12@ Pitch 100 grid | ||||||
| Maximálna hmotnosť obrobku (kg) | 350 | ||||||
| Zaťaženie stola (kg) | 300 × 2 (500 × 2 pri redukovaných parametroch) | ||||||
| Rýchloposuv v osiach X/Y/Z (m/min) | 32 | 32/opcia 48 | |||||
| Posuvová sila v osi X (N) | 6283 | 11520/8639 | |||||
| Posuvová sila v osi Y (N) | 6283 | 11520/8639 | |||||
| Posuvová sila v osi Z (N) | 11520 | 11520/8639 | |||||
| Zrýchlenie v osiach X/Y/Z (m/s2) | 2,7/3,0/3,4 | 4/5/5 (opcia 3,5/4,5/4,5 na 48 m/min) | |||||
| Guličková skrutka | ø 45/P12 | ø 45/P12/P16 | |||||
| Presnosť polohovania ISO 230-2 (mm) | 0,008/0,004 | ||||||
| Presnosť polohovania JIS 6338 (mm) | ± 0,003/± 0,002 | ||||||
| Presnosť polohovania VDI3441 (mm) | 0,008/0,004 | ||||||
| Kužeľ vretena | SK 40 | ||||||
| Typ vretena | DIN 69871/MAS 403 BT | ||||||
| Maximálne otáčky vretena (ot/min) | 9000 | 12000 | 15000 | 9000 | 12000 | 15000 | 15000 |
| Základné otáčky vretena (ot/min) | 1125 | 1500 | 1875 | 1125 | 1500 | 1875 | 1400 |
| Výkon vretena (kW) S6 – 40 % | 22 | 30 | 22 | ||||
| Krútiaci moment vretena (Nm) S6 – 40 % | 187 | 140 | 112 | 187 | 140 | 112 | 150 |
| Pohon vretena | remeň | priamy + spojka | |||||
| Priemer vretena (mm) | ø 70 | ||||||
| Výber nástrojov | systém „random“ – náhodný výber | ||||||
| Počet nástrojov | 48 štandard/60 opcia | ||||||
| Maximálny priemer nástroja (mm) | ø 76,2 | ||||||
| Maximálny priemer nástroja pri vynechanej susednej pozícii v zásobníku (mm) | ø 125 | ||||||
| Maximálna dĺžka nástroja (mm) | 300 | ||||||
| Maximálna hmotnosť nástroja (kg) | 7 | ||||||
| Čas indexácie nástroj/nástroj (s) | 2,5 | ||||||
| Čas indexácie trieska/trieska (s) | 6 | 6 pri 32 m/min alebo 5 pri 48 m/min | |||||
| Počet paliet | 2 | ||||||
| Metóda výmeny paliet | rameno | ||||||
| Čas otočenia pracovného stola – výmeny paliet (s) | 8 | ||||||
| Opakovateľná presnosť výmeny paliet (mm) | 0,008 | ||||||
| Max. priemer obrábania (mm) | ø 1630 | ||||||
| Kapacita nádrže na chladivo (l) | 580 (200 + 380) | ||||||
| Chladiaca tryska (l/min) | 60 | ||||||
| Chladenie stredom vretena (l/min; bar) | 25; 20 | ||||||
| Oplach vnútorného priestoru (l/min) | 60 | ||||||
| Výška stroja (mm) | 3300 | ||||||
| Zastavaná plocha stroja – Š × H (mm) | 2880 × 4860 | ||||||
| Hmotnosť stroja (kg) | 12000 | ||||||
| Napájanie stroja (V/Hz) | 400/50 | ||||||
| Príkon stroja (kVA) | 35 | 40 | |||||
Stroj v reálnej prevádzke
Quaser MK603 – obrábacie centrum s dvojpaletovým systémom, ukážka od ETG.
