HX 504 Cell

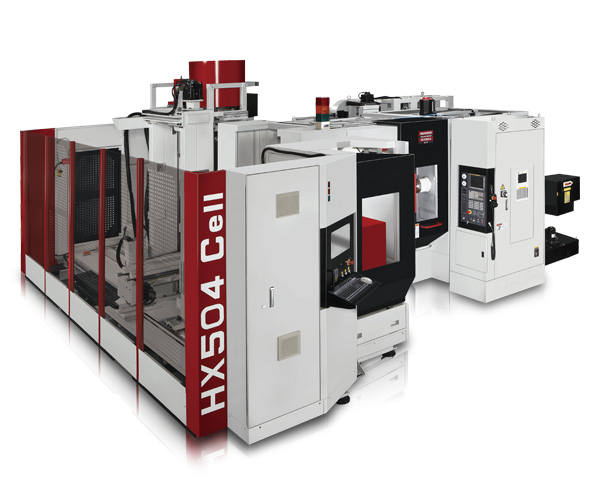

Horizontálne centrum HX 504 so zásobníkom paliet — stroj obrába, kým sa pripravujú ďalšie kusy.
- Rozmery palety (mm)
- 500 x 500
- ISO 230-2
- 0,008/0,004
- JIS 6338 (300 mm)
- ± 0,003/± 0,002
- VDI 3441
- 0,008/0,004
Prečo HX 504 Cell
Horizontálna bunka pre bezobslužnú sériu
HX 504 Cell je horizontálne obrábacie centrum rady HX doplnené o zásobník paliet — kompletná automatizovaná bunka. Kým vreteno obrába, paletový systém pripravuje ďalšie kusy, takže stroj beží aj v noci a cez víkendy bez obsluhy.
8 alebo 14 paliet
Integrovaný zásobník na 8 alebo 14 paliet 500 × 500 mm. Výmena palety za 10,5 sekundy s opakovateľnosťou 0,01 mm — dlhé bezobslužné behy bez zásahu obsluhy.
Až 240 nástrojov
Zásobník s kapacitou až 240 pozícií pokryje celý mix operácií pre bezobslužný beh — obojsmerná voľba, náhodný „random“ aj „fixed“ výber nástroja.
Rýchloposuv 48 m/min
Rýchloposuvy X/Y/Z až 48 m/min a výmena nástroja za 2,3 s skracujú vedľajšie časy — pri sériách sa každá ušetrená sekunda cyklu násobí.
Presnosť 0,008/0,004 mm
Presnosť polohovania podľa ISO 230-2 a VDI 3441 na úrovni 0,008/0,004 mm — stabilná kvalita dielca aj počas dlhých neobsluhovaných behov.
Použitie
Automatizovaná sériová výroba
HX 504 Cell so stolom 500 × 500 mm mieri na výrobu, kde sa rovnaké alebo príbuzné dielce opakujú v sériách a treba maximalizovať nasadenie stroja. Paletový zásobník premieňa horizontálne centrum na plnohodnotnú bunku pre nočnú a víkendovú prevádzku.
- Automotive — telesá, príruby a bloky v opakovaných sériách.
- Výroba komponentov — bezobslužný beh s viacerými upnutými kusmi na paletách.
- Zmiešaná výroba — rôzne dielce na paletách vďaka veľkému zásobníku nástrojov.
- Prevádzky s nedostatkom obsluhy — stroj beží aj mimo zmien.
8 / 14
počet paliet v zásobníku
240
max. počet nástrojov
48
m/min — rýchloposuv X/Y/Z
15 000
ot/min — max. otáčky vretena
Prevedenia
Varianty štvrtej osi a vretena
HX 504 Cell sa dodáva vo variantoch podľa presnosti štvrtej osi a otáčok vretena. Riadenie Fanuc alebo Siemens podľa vášho strojového parku.
Variant A
Indexácia 1°
Štvrtá os s indexáciou po 1° — pre polohové obrábanie strán dielca v automatizovanej bunke.
Variant B
Interpolácia 0,001°
Plynulá štvrtá os s krokom 0,001° pre súvislé štvorosé obrábanie zložitejších dielcov.
Vreteno
9000 – 15 000 ot/min
Kužeľ BBT40, otáčky vretena 9000, 12 000 alebo 15 000 ot/min podľa prevedenia — od univerzálneho obrábania po vysokorýchlostné dokončovanie.
Návrh celej bunky: HX 504 Cell dodávame ako hotové riešenie vrátane zásobníka paliet, nastavenia riadiaceho systému a zaškolenia na bezobslužnú prevádzku. Radi s vami prejdeme vaše dielce a navrhneme počet paliet aj obsadenie zásobníka nástrojov.
Časté otázky
Čo sa nás zákazníci pýtajú
Koľko paliet má zásobník a ako rýchlo sa menia?
Zásobník má 8 alebo 14 paliet 500 × 500 mm. Otočenie stola a výmena palety trvá 10,5 sekundy s opakovateľnou presnosťou 0,01 mm. To umožňuje pripraviť viac kusov dopredu a nechať stroj bežať aj mimo zmien.
Naozaj stroj zvládne bezobslužný nočný beh?
Áno — o to ide pri konfigurácii „Cell“. Kombinácia zásobníka paliet, zásobníka nástrojov až na 240 pozícií a stabilnej presnosti umožňuje dlhé neobsluhované behy. Rozsah bezobslužnej prevádzky navrhneme podľa vašich dielcov a taktu.
Aké riadenie a otáčky vretena sú k dispozícii?
Riadiaci systém Fanuc alebo Siemens podľa vášho parku. Vreteno s kužeľom BBT40 je dostupné v prevedeniach 9000, 12 000 alebo 15 000 ot/min — od univerzálnej výroby po vysokorýchlostné dokončovanie.
Postavíte a spustíte bunku u nás vo výrobe?
Áno. Bunku dodáme, osadíme, nastavíme a odovzdáme vrátane zaškolenia na bezobslužný režim. Servis, záruku aj náhradné diely riešime priamo my — po slovensky a z Trenčína.
Parametre v štandardnej konfigurácii
| Technické údaje | HX504 Cell var. A/B | HX505 Cell | |||
| Rozmery palety (mm) | 500 x 500 | ||||
| Max. obežný priemer (mm) | ø 762 | ø 800 | |||
| Max. výška obrobku (mm) | 740 | 740 | |||
| Pojazd v osi X (mm) | 762 | 762 | |||
| Pojazd v osi Y (mm) | 640 | 640 | |||
| Pojazd v osi Z (mm) | 810 | 800 | |||
| Minimálne otočenie stola (°) | 1 (variant A)/ 0,001 (variant B) | 1 | |||
| Vzdialenosť stredu vretena od palety (mm) | 85~725 (Remeň) 100~740 (Spojka) | 85~725 | |||
| Vzdialenosť konca vretena od stredu palety (mm) | 110~920 | 115~915 | |||
| Konfigurácia povrchu | 24-M16@pitch 100 mm grid | ||||
| Sila posunu X/Y/Z (N) | 8 639/8 639/8 639 (F) 10 603/14 137/10 603 (S) |
11 519/11 519/11 519 (F) 14 137/18 849/14 137 (S) |
|||
| Rýchloposuv X/Y/Z (m/min) | 48 | 32 | |||
| Rýchloposuv B (sec/90°) | 2,5/1,5 | 2,5 | |||
| Zrýchlenie X/Y/Z (m/s2) | 4/5/5 | 3/4/4 | |||
| Guličková skrutka (mm) | ø 45/16 | ø 45/12 | |||
| ISO 230-2 | 0,008/0,004 | ||||
| JIS 6338 (300 mm) | ± 0,003/± 0,002 | ||||
| VDI 3441 | 0,008/0,004 | ||||
| Kužeľ vretena | BBT40 | BBT40 | |||
| Maximálne otáčky vretena (ot/min) | 9000 | 12000 | 15000 | 6000 | 10000 |
| Základné otáčky vretena – F/S 1 (ot/min) | 1125/1500 | 1500/2000 | 1400/2000 | 750/1000 | 500/2000 |
| Prevodovka vretena | Remeň | Spojka | Remeň | Spojka | |
| Priemer ložísk vretena (mm) | ø 70 | ø 100 | |||
| Výber nástrojov | systém „random“ – náhodný výber, obojsmerná voľba; systém „fixed“ | ||||
| Pozície zásobníku | 240 | 150 | |||
| Maximálny priemer nástroja (mm) | ø 76,2 | ø 76,2 (60 & 240 ATC) ø 95 (120 ATC) |
|||
| Maximálny priemer nástroja pri vynechanej susednej pozícii v zásobníku (mm) | ø76,2/150 | ø110/220 | |||
| Maximálna dĺžka nástroja (mm) | 450 | 400 | |||
| Maximálna hmotnosť nástroja (kg) | 7 | 15 | |||
| Maximálna hmotnosť nástroja moment (Nm) | 10 | 25 | |||
| Čas výmeny nástroja | 2,3 | 3,4 | |||
| Počet paliet | 8/14 | ||||
| Čas otočenia pracovného stola – výmeny paliet (s) | 10,5 | ||||
| Opakovateľná presnosť výmeny paliet | 0,01 | ||||
| Kapacita nádrže (l) | 450 | ||||
| Chladiaca tryska – výkon čerpadla (l/min; bar) | 75; 3 | ||||
| Chladenie stredom vretena – výkon čerpadla (l/min; bar) | 25; 20 | ||||
| Oplach vnútorného priestoru – výkon čerpadla (l/min; bar) | 75; 3 | ||||
| Výška (mm) | 3300 | ||||
| Podlahová plocha stroja – Š × H (mm) | 6400 × 7150 (8APC + 240ATC) | ||||
| Hmotnosť (kg) | 25200 | ||||
| Hlavný zdroj energie (V/Hz) | 220/60 alebo 400/50 | ||||
| Spotreba energie (kVA) | 55 (F) 1 54 (S) 1 |
59 (F) 1 54 (S) 1 |
54 (F) 1 54 (S) 1 |
58 (F) 1 54 (S) 1 |
|
1 (F) – Fanuc, (S) – Siemens
